图片仅供参考，请以已选的规格为准
一般输送平皮带 高性价比 PVC材质 流水线 输送带 接驳型
条件筛选：
类型 水平输送带
用途 一般用
产品特性 水平输送稳定
滚轮面材质 聚酯织物
滚轮面纹理 布纹
输送面材质 PVC
种类筛选 平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 12 项未选择
代码
参数选型
厚度（底带）
容许应力
最小轮径
织物层数
输送面摩擦系数
输送面纹理
输送面颜色
连续使用温度
重量
产品选型
宽度W(mm)
10~1800
/1
内周长L(m)
0.5~20
/0.001
技术图档
3D预览
可选加工参数
产品简介
案例动画
产品问答
材质图
参数图
材质图
一般用：用于普通水平输送带。PVC材质适合做大宽幅输送带。
| 代码 | 输送面 |
滚轮面 |
织物 层数 |
总厚 |
重量 kg/㎡ |
最小滑轮 直径mm |
容许应力 (kg/cm) |
连续使用 温度(°C) |
内周 加导条 |
激光 打孔 |
||||
| 材质 | 纹理 | 颜色 | 摩擦系数 | 材质 | 纹理 | |||||||||
| EMB01 | PVC | 光面 | 绿色 | 0.5~0.6 | 聚酯 织物 |
布纹 | 1 | 1.0 | 1.0 | 10 | 4 | -15~80 | √ | √ |
| EMB02 | 2 | 1.6 | 1.8 | 30 | 8 | √ | √ | |||||||
| EMB03 | 2.0 | 2.2 | 40 | √ | √ | |||||||||
| EMB04 | 3.0 | 3.3 | 60 | √ | √ | |||||||||
| EMB09 | 0.7~0.8 | 3 | 4.0 | 4.3 | 80 | 12 | √ | √ | ||||||
| EMB10 | 5.0 | 5.5 | 140 | √ | √ | |||||||||
| EMB05 | 白色 | 0.5~0.6 | 2 | 2.0 | 2.2 | 40 | 8 | √ | √ | |||||
| EMB06 | 3.0 | 3.3 | 60 | √ | √ | |||||||||
| EMB07 | 灰色 | 2.0 | 2.2 | 40 | 6 | √ | √ | |||||||
| EMB11 | 蓝色 | 0.7~0.8 | 10 | -10~80 | √ | √ | ||||||||
| EMB14 | 亚光面 | 灰色 | 0.5~0.6 | 2.0 | 2.2 | 40 | 6 | -5~180 | √ | √ | ||||
| EMB15 | 红色 | 1 | 1.2 | 1.3 | 12 | 8 | √ | √ | ||||||
| EMB08 | 黄色 | 2 | 2.0 | 2.2 | 40 | 6 | √ | √ | ||||||
| EMB16 | 1 | 1.2 | 1.48 | 12 | 8 | √ | √ | |||||||
| EMB17 | 墨绿色 | 1.3 | 1.4 | 20 | 12 | √ | √ | |||||||
| EMB18 | 绿色 | 2 | 2.0 | 2.2 | 40 | 8 | √ | √ | ||||||
| EMB20 | 钻石纹 | 黑色 | 0.3~0.4 | 3.0 | 3.2 | 50 | 10 | -20~80 | √ | √ | ||||
| EMB22 | 绿色 | 3.0 | 3.2 | 60 | 10 | -15~80 | √ | √ | ||||||
| EMB23 | 竖条纹 | 黑色 | 1.4~1.6 | 2.5 | 2.5 | 55 | 16 | -20~60 | √ | √ | ||||
| EMB24 | 3.1 | 3.1 | 65 | 18 | √ | √ | ||||||||

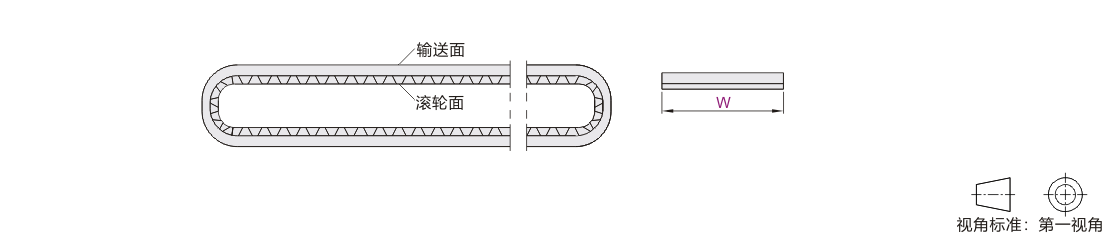

参数图
选型表
| 型号 | 皮带宽度W 最小单位1mm |
皮带内周长L(m) 最小单位0.001m |
| 代码 | ||
| EMB01 EMB09 EMB16 EMB23 EMB02 EMB10 EMB17 EMB24 EMB03 EMB11 EMB18 EMB04 EMB14 EMB20 EMB05 EMB15 EMB22 EMB06 |
20~1800 | 0.5~20 |
| EMB07 EMB08 |
10~1800 | 0.5~20 |
尺寸公差表
平皮带不含片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
| 601 | 800 | ±4 |
| 801 | 1800 | ±5 |
| 1801 | 2500 | ±6 |
● L公差
| 长度(mm) |
不加导条 公差 (mm) |
加导条 公差 |
|
| 起 | 止 | ||
| — | 2000 | ±10 | ±15 |
| 2001 | 7000 | ±20 | ±25 |
| 7001 | — | ±0.3% | ±0.35% |
适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
张紧力调整技术指引
-
