图片仅供参考，请以已选的规格为准
防跑偏平皮带 内周追加防跑偏导条 输送带 PU/PVC材质 接驳型
条件筛选：
类型 特殊功能带
产品特性 防跑偏导条型
输送面摩擦系数 无
种类筛选 平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
厚度（底带）
容许应力
最小轮径
滚轮面材质
滚轮面纹理
用途
织物层数
输送面材质
输送面纹理
输送面颜色
连续使用温度
重量
产品选型
宽度W(mm)
50~500
/1
内周长L(m)
0.5~20
/0.001
技术图档
3D预览
产品简介
案例动画
产品问答
材质图

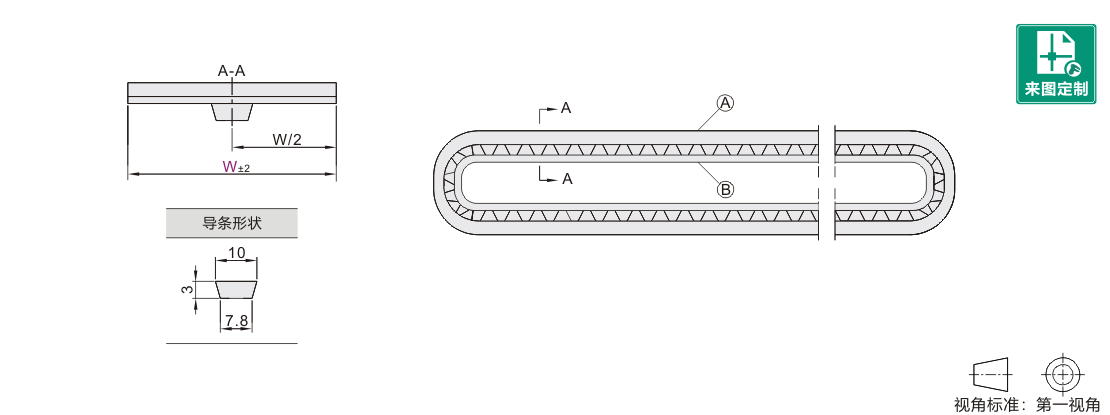

参数图
材质图
| 代码 |
用途 |
材质 |
花纹 |
颜色 |
厚度 |
容许应力 kg/cm |
最小 滑轮直径 |
连续使用 温度(℃) |
||
| A表面 | B背面 | A表面 | B背面 | |||||||
| EME01 | 平面用 | 聚氨酯 | 聚酯 | 亚光 | 布纹 | 绿色 | 1.4 | 8 | 30 | -15~80 |
| EME81 | 平滑 | 浸泡布 | ||||||||
| EME82 | 墨绿色 | 0.9 | 4 | 25 | ||||||
| EME83 | 白色 | |||||||||
| EME11 | 聚酯 | 布纹 | 1.3 | 8 | 40 | |||||
| EME84 | 滑动用 | 细纹理 | 浸泡布 | 绿色 | 0.6 | 4 | 25 | |||
| EME85 | 白色 | |||||||||
| EME86 | 1.3 | 8 | 40 | |||||||
| EME91 | 倾斜用 | 软质聚氨酯 | 竖条纹 | 绿色 | 1.4 | 4 | 35 | |||
| EME93 | 电子用 | 导电性聚氨酯 | 平滑 | 黑色 | 0.8 | 25 | ||||
| EME94 | 耐油用 | 聚氯乙烯 | 亚光 | 深藏青色 | ||||||
| EME21 | 耐油聚氨酯 | 平滑 | 藏青色 | 1.4 | 8 | 30 | ||||
| EME95 | 非粘接 | 聚氨酯 | 白色 | 0.8 | 4 | 25 | ||||
| EME96 | 保持型 | 热塑性聚氨酯 | 聚酯帆布 | 粗纹理 | 绿色 | 1.0 | 8 | 50 | ||
| EME97 | 防静电带 | 导电性聚氨酯 | 平滑 | 黑色 | 1.4 | 40 | -15~100 | |||
参数图
选型表
尺寸公差表
平皮带不含片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
| 601 | 800 | ±4 |
| 801 | 1800 | ±5 |
| 1801 | 2500 | ±6 |
● L公差
| 长度(mm) |
不加导条 公差 (mm) |
加导条 公差 |
|
| 起 | 止 | ||
| — | 2000 | ±10 | ±15 |
| 2001 | 7000 | ±20 | ±25 |
| 7001 | — | ±0.3% | ±0.35% |
适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
