        滑动型平皮带 摩擦系数低 输送带 浸透布/硅胶/PET/聚酯帆布材质 堆积排列 进口 接驳型

        条件筛选：

        类型 滑动用输送带
        用途 滑动用
        产品特性 表面低摩擦
        输送面摩擦系数 0.15~0.2
        种类筛选 平皮带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            厚度（底带）

            容许应力

            最小轮径

            滚轮面材质

            滚轮面纹理

            织物层数

            输送面材质

            输送面纹理

            输送面颜色

            连续使用温度

            重量

            产品选型

            宽度W(mm)

            10~1800
            /1

            内周长L(m)

            0.5~20
            /0.001

            技术图档

            3D预览

            可选加工参数

            产品简介

            案例动画

            产品问答

            材质图

            参数图

            材质图

            滑动用：实现输送物品排列、分类、堆积使用或从侧面投入的输送用途。摩擦系数低，可以轻松在输送带上移动物品的输送带。

            代码
            		 输送面 滚轮面 织物
            层数
            		 总厚
            		 重量
            kg/m2
            		 最小滑轮 容许应力
            kg/cm
            		 连续使用
            温度(°C)
            		 加导条 激光
            打孔
            材质 纹理 颜色 摩擦系数 材质 纹理
            EMF11 浸透布 细纹理 绿色 0.15~0.2 浸透布 细纹理 1 0.5 0.5 25 4 10~80 √ √
            EMF12 白色 √ √
            EMF17 墨绿色 2 0.9 1.0 10 5 -20~100 √ √
            EMF13 硅胶 浅绿色 硅胶 1.1 1.1 30 3.5 -10~80 × √
            EMF14 粗纹理 粗纹理 1.2 1.2 × √
            EMF15 PET 浸透布 绿色 PET 布纹 25 8 √ √
            EMF16 细纹理 白色 细纹理 1.3 1.3 30 -15~80 × √
            EMF18 聚酯
            帆布            		 绿色 聚酯
            帆布            		 1 0.8 0.7 25 6 -20~80 √ √
            EMF19 黑色 1.0 1.0 10 √ √



            激光打孔请致电怡合达或来图定制。

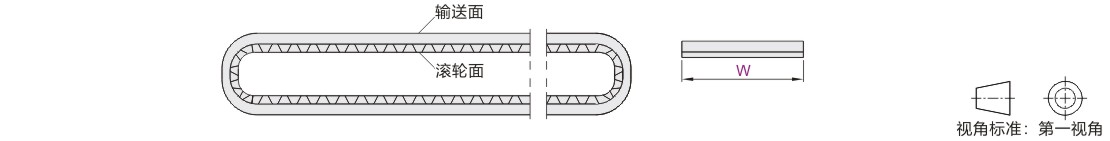

            参数图



            选型表

            型号 皮带周长L( m)
            最小单位0 .001m
            代码 皮带宽度W
            最小单位1mm
            EMF11
            EMF12            		 10~600 0.5 ~20
            EMF13
            EMF14            		 10~ 1500
            EMF15
            EMF16            		 10~ 1800
            EMF18 10~500
            EMF17
            EMF19            		 10~ 1200



            尺寸公差表



             平皮带不含片基带尺寸公差

            ● 厚度公差

            厚度
            (mm)            		 主体
            公差            		 搭接 齿接
            ~1 ±0.1 -0.2~+0.7 ±0.2
            1.1~1.5 ±0.2 -0.2~+0.5 ±0.3
            2.1~2.5 ±0.3
            2.6~3.0 -0.3~+0.5
            3.1~3.5 -0.4~+0.5
            3.6~4.0 ±0.4 -0.4~+0.6 ±0.4
            4.1~4.5 -0.4~+0.7
            4.6~ ±0.5



            ● W公差

            宽度(mm) 公差
            (mm)
            起 止
            3 10 ±0.5
            11 99 ±1
            100 400 ±2
            401 600 ±3
            601 800 ±4
            801 1800 ±5
            1801 2500 ±6



            ● L公差

            长度(mm)
            		 不加导条
            公差
            (mm)            		 加导条
            公差
            起 止
            — 2000 ±10 ±15
            2001 7000 ±20 ±25
            7001 — ±0.3% ±0.35%



            适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
