橡胶平皮带 片基带 聚酯带 传动/输送 NBR/橡胶材质 接驳型
条件筛选：
类型 片基带
产品特性 高强度、耐磨
种类筛选 平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 16 项未选择
代码
参数选型
厚度（底带）
容许应力
最小轮径
滚轮面材质
滚轮面纹理
用途
织物层数
输送面摩擦系数
输送面材质
输送面纹理
输送面颜色
连续使用温度
重量
产品选型
宽度W(mm)
3~1000
/1
内周长L(m)
0.5~20
/0.001
技术图档
3D预览
产品简介
案例动画
产品问答
材质图

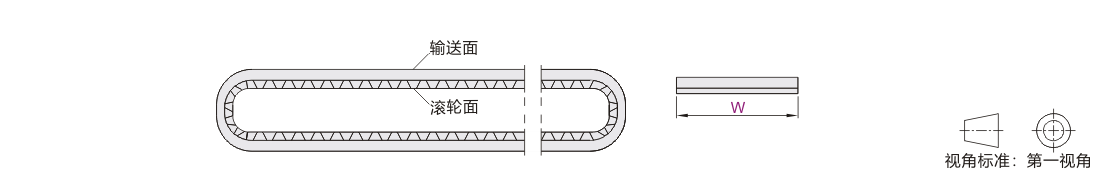

参数图
材质图
片基带：表面通常为橡胶，中间分尼龙片基层和聚酯片基层的平皮带。接驳方式为搭接的是尼龙片基带，接驳方式为齿接的就是聚酯片基带。
尼龙片基带拉力强、耐磨性能良好，传动带及窄带输送用，高强度高耐磨输送和传动的输送用途，
因结构原因尤其适合窄带用途，部分型号最小可加工宽度仅3mm，接驳方式为搭接。
尼龙受环境湿度和温度影响较大，存在热胀冷缩和吸水性，可能导致皮带使用过程中存在皮带硬化和长度变化的情况，
所以尼龙片基带不适用低温和湿度较大的环境。
聚酯片基带尺寸稳定性好（延伸系数小于5‰）强度高，具有良好的机械特性、物理稳定性、
耐腐蚀性、受环境影响较小，接驳方式是齿接，因结构原因适合宽带用途。
激光打孔请致电怡合达或来图定制
| 代码 | 用途 |
输送面 | 滚轮面 | 织物 层数 |
总厚 | 重量 kg/m² |
最小滑轮 直径mm |
容许应力 kg/cm |
连续使用 温度(°C) |
内周 加导条 |
激光 打孔 |
接驳 方式 |
||||
| 材质 | 纹理 | 颜色 | 摩擦系数 | 材质 | 纹理 | |||||||||||
| EMH01 | 输送 片基带 |
NBR |
微纹理 | 绿色 |
0.15~0.2 | NBR |
浸透布 | — | 0.7 | 0.7 | 20 | 5.5 | -20~100 | × | √ | 搭接 |
| EMH02 | 细纹理 | 1.25 | 1.25 | 40 | 8.5 | × | √ | |||||||||
| EMH11 | 微纹理 | 0.2~0.3 | 1.0 | 1.0 | 20 | 3.4 | × | √ | ||||||||
| EMH12 | 布纹 | 1.2 | 1.3 | 4.6 | -20~60 | × | √ | 齿接 | ||||||||
| EMH13 | 0.7~0.8 |
1.4 | 1.5 | 25 | 5 | × | √ | |||||||||
| EMH21 | 细纹理 |
1.5 | 1.8 | -20~100 |
× | √ | 搭接 |
|||||||||
| EMH22 | 2.3 | 2.6 | 60 | 7.5 | × | √ | ||||||||||
| EMH23 | 2.6 | 28 | 100 | 10 | × | √ | ||||||||||
| EMH24 | 1.4 | 1.6 | 15 | 6 | × | √ | 齿接 | |||||||||
| EMH25 | 0.4~0.5 | 1.5 | 1.8 | 25 | × | √ | ||||||||||
| EMH51 | 布纹 | 蓝色 | 0.6 | 2 | 2.25 | 2.4 | 60 | 11.5 | -20~80 |
× | √ | 搭接 | ||||
| EMH52 | 1.25 | 1.4 | 25 | 1.5 | × | √ | ||||||||||
| EMH53 | 1.4 | 1.6 | 35 | 2.6 | × | √ | ||||||||||
| EMH56 | 1.7 | 1.6 | 35 | 2.6 | × | √ | ||||||||||
| EMH54 | 橡胶 | 细纹理 | 浅绿色 | 0.7 | 橡胶 | 1 | 2.0 | 2.2 | 25 | 20 | × | √ | 齿接 | |||
| EMH55 | 3.0 | 2.6 | 50 | 25 | × | √ | ||||||||||
| EMH34 | 绿色 | 0.6~0.7 | — | 1.5 | 1.6 | 35 | 9 | -20~100 |
× | √ | ||||||
| EMH41 | 传动 片基带 | 1.5 | 1.6 | 35 | 2 | × | √ | 搭接 | ||||||||
| EMH42 | 2.0 | 2.2 | 75 | 7.5 | × | √ | ||||||||||
| EMH43 | 2.6 | 2.9 | 115 | 10 | × | √ | ||||||||||
| EMH44 | 3.0 | 3.6 | 125 | × | √ | |||||||||||
| EMH45 | 3.8 | 4.4 | 175 | 17.5 | × | √ | 齿接 | |||||||||
| EMH64 | 绿色 | 0.7 | 细布纹 | — | 2.0 | 2.2 | 80 | 13 | -20~80 | × | √ | 搭接 | ||||
| EMH71 | NBR | 布纹 |
绿色 |
0.5~0.6 | NBR | 布纹 | 1 | 0.8 | 0.8 | 15 | 6 | -20~70 |
× | √ | 齿接 | |
| EMH72 | 细布纹 |
1 | 1 | 25 | 8 | × | √ | |||||||||
| EMH73 | 1.2 | 1.2 | 25 | 9 | × | √ | ||||||||||
| EMH74 | 浅绿色 | 0.7~0.8 | 2.4 | 2.5 | 45 | 14 | × | √ | ||||||||
| EMH75 | 3.1 | 3.1 | 100 | 15 | × | √ | ||||||||||
| EMH76 | 深绿色 | 1.2 | 1.3 | 20 | 10 | × | √ | |||||||||
| EMH77 | 2 | 2.2 | 25 | 12 | × | √ | ||||||||||
参数图
选型表
尺寸公差表
片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1.0 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
● L公差
| 长度(mm) |
公差 (mm) |
|
| 起 | 止 | |
| — | 2000 | ±10 |
| 2001 | 7000 | ±25 |
| 7001 | — | ±0.35% |
适用:EMH系列及其它非标片基带。
