图片仅供参考，请以已选的规格为准
阪东 西格林 圆皮带 自由端型 专用接头 无结合型 PU/铝合金材质 光面 粗面
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
皮带外观
结合方式
颜色
种类筛选
圆皮带
中空圆皮带专用接头
产品选型
直径d(mm)
实际长度L(m)
1~20
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 颜色 | 材质 | 耐热温度 | |||
| EML01 | 自由端型 | 标准型 | 食品级 | 光面带 | 橙色 | 聚氨酯 | 70℃ |
| EML02 | 高张力型 | 一 | 粗面带 | 绿色 | |||
| EML03 | 中空型 | 食品级 | 光面带 | 橙色 | 80℃ | ||
| EML91 | 专用接头 | 中空型专用 | 一 | 铝合金 | 一 | ||
特点
● 自由端产品 (光面带、粗面带)以m为单位切断(发货时未进行无缝加工)。
● 中空型产品只需将专用接头插入圆皮带两端即可进行连接。
圆皮带长度选型注意事项 ：实际长度=理论长度 ×百分比系数，具体数值请参考参数表。

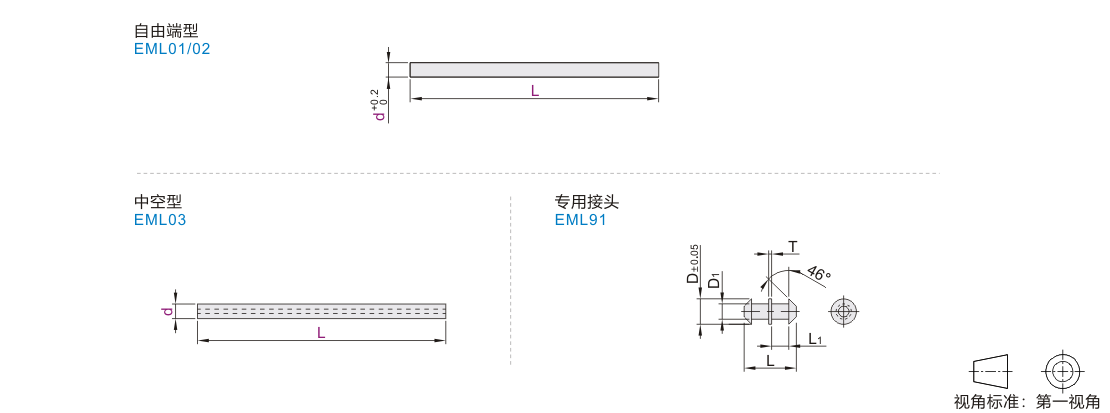

参数图
自由端型·标准型/高张力型
| 型号 | L(展开长度) 最小单位1m |
滑轮最小D | 8%张力(N) |
百分比系数 (参考值) |
|||
| 代码 | d | EML01 | EML02 | EML01 | EML02 | ||
| 光面带 EML01 粗面带 EML02 |
2 | 1~20 实际长度=理论长度×百分比系数 |
20 | 15 | 6 | 8 | L×0.93~0.94 |
| 3 | 30 | 20 | 13 | 18 | L×0.94~0.95 | ||
| 4 | 40 | 35 | 22 | 30 | L×0.95~0.96 | ||
| 5 | 50 | 42 | 35 | 50 | L×0.96~0.97 | ||
| 6 | 60 | 50 | 50 | 70 | |||
| 8 | 80 | 70 | 90 | 130 | L×0.97~0.98 | ||
| 10 | 90 | 80 | 140 | 200 | L×0.99 | ||
| 12 | 120 | 110 | 200 | 280 | |||
| 15 | 150 | — | 314 | — | |||
自由端型：中空型
| 型号 | L(展开长度) 最小单位1m |
最小滑轮 直径D |
5%张力 (N) |
百分比系数 (参考值) |
适用接头 代码 |
|
| 代码 | d | |||||
| 光面带 EML03 |
5 | 1~20 实际长度=理论长度×百分比系数 |
40 | 25 | L×0.96~0.97 | EML91 |
| 6 | 50 | 45 | ||||
| 8 | 70 | 76 | L×0.97~0.98 | |||
| 10 | 90 | 108 | L×0.99 | |||
专用接头
| 型号 |
D |
D1 | L |
L1 |
T |
适用圆皮带 代码 |
|
| 代码 | 适用圆皮带直径d | ||||||
| EML91 | 5 | 3.5 | 2.1 | 7.15 | 2.35 | 0.4 | EML03 |
| 6 | 4.2 | 2.6 | 8.45 | 2.9 | 0.4 | ||
| 8 | 5.35 | 3.7 | 11.85 | 3.8 | 0.6 | ||
| 10 | 6.7 | 4.7 | 14.8 | 4.8 | 0.6 | ||
-
