图片仅供参考，请以已选的规格为准
三之星 高性能平皮带 输送带 进口 TPU/PVC材质 普通水平输送 接驳型
条件筛选：
类型 水平输送带
用途 普通用
产品特性 水平输送稳定
输送面纹理 平面
种类筛选 高性能平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
厚度（底带）
容许应力
最小轮径
滚轮面材质
滚轮面纹理
织物层数
输送面摩擦系数
输送面材质
输送面颜色
连续使用温度
重量
产品选型
宽度W(mm)
10~1200
/1
内周长L(m)
0.5~20
/0.001
技术图档
3D预览
可选加工参数
产品简介
案例动画
产品问答
材质图
参数图
材质图
| 代码 |
输送面 |
滚轮面 |
织物 层数 |
总厚 |
重量 kg/㎡ |
最小滑轮 直径mm |
容许应力 kg/cm |
连续使用 温度(°C) |
内周 加导条 |
激光 打孔 |
||||
| 材质 | 纹理 | 颜色 | 摩擦系数 | 材质 | 纹理 | |||||||||
| EMS01 | TPU | 平面 | 绿色 | 0.8 | PET帆布 | 布纹 | 1 | 0.8 | 0.7 | 10 | 4 | -30~100 | √ | √ |
| EMS02 | 0.6 | TPU | 细布纹 | 1.1 | 1.0 | 15 | √ | √ | ||||||
| EMS03 | 天蓝色 | PET帆布 | 布纹 | 2 | 1.2 | 1.3 | 10 | 3 | √ | √ | ||||
| EMS04 | 黄绿色 | 1.4 | 1.5 | 25 | 8 | √ | √ | |||||||
| EMS05 | 绿色 | 1.7 | 1.9 | 50 | √ | √ | ||||||||
| EMS06 | PVC | 1.0 | PVC | 细布纹 | 2.3 | 2.6 | 40 | -10~80 | √ | √ | ||||
| EMS07 | PET帆布 | 布纹 | 3.2 | 3.7 | 75 | √ | √ | |||||||
| EMS08 | 3 | 4.7 | 5.0 | 100 | 18 | √ | √ | |||||||
| EMS09 | 白色 | √ | √ | |||||||||||
普通用：通用输送带，水平输送用。
激光打孔请致电怡合达或来图定制。

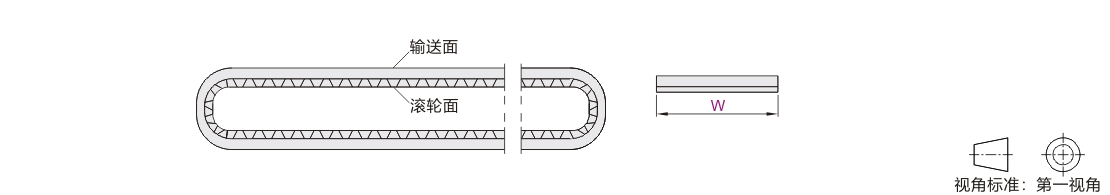

参数图
选型表
| 型号 |
皮带周长L(m) 最小单位0.001m |
|
| 代码 | 皮带宽度W 最小单位1mm |
|
| EMS01 EMS02 EMS03 EMS04 EMS05 EMS06 EMS07 EMS08 EMS09 |
10~1200 | 0.5~20 |
尺寸公差表
平皮带不含片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
| 601 | 800 | ±4 |
| 801 | 1800 | ±5 |
| 1801 | 2500 | ±6 |
● L公差
| 长度(mm) |
不加导条 公差 (mm) |
加导条 公差 |
|
| 起 | 止 | ||
| — | 2000 | ±10 | ±15 |
| 2001 | 7000 | ±20 | ±25 |
| 7001 | — | ±0.3% | ±0.35% |
适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
张紧力调整技术指引
-
