图片仅供参考，请以已选的规格为准
三之星 高性能平皮带 倾斜输送 防滑 高摩擦系数 接驳型 进口 PVC/TPE材质
条件筛选：
类型 倾斜输送带
用途 倾斜用
产品特性 倾斜输送稳定
滚轮面材质 PET帆布
滚轮面纹理 布纹
织物层数 2
种类筛选 高性能平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 12 项未选择
代码
参数选型
厚度（底带）
容许应力
最小轮径
输送面摩擦系数
输送面材质
输送面纹理
输送面颜色
连续使用温度
重量
产品选型
宽度W(mm)
10~1200
/1
内周长L(m)
0.5~20
/0.001
技术图档
3D预览
可选加工参数
产品简介
案例动画
产品问答

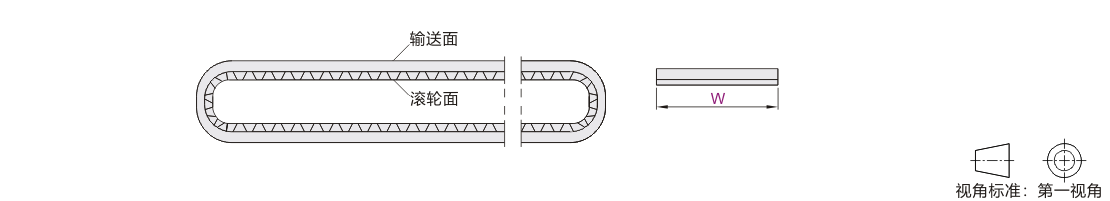

材质图
参数图
材质图
| 代码 |
输送面 |
滚轮面 |
织物 层数 |
总厚 |
重量 kg/㎡ |
最小滑轮 直径mm |
容许应力 kg/cm |
连续使用 温度(°C) |
内周 加导条 |
激光 打孔 |
||||
| 材质 | 纹理 | 颜色 | 摩擦系数 | 材质 | 纹理 | |||||||||
| EMS22 | PVC | 浅槽 | 灰色 | 1.2 | PET帆布 | 布纹 | 2 | 3.1 | 3.4 | 80 | 8 | -10~70 | √ | × |
| EMS24 | 草纹 | 灰色 | 1.1 | 5.5 | 6.5 | 12 | √ | × | ||||||
| EMS25 | TPE | 人字纹 | 绿色 | 2.0 | 3.2 | 2.7 | 40 | 8 | -10~60 | √ | √ | |||
倾斜用：有一定倾斜角度的输送用途及有急加速的用途。在特定的工况下，部分型号最大爬坡角度可达45。
激光打孔请致电怡合达或来图定制。
参数图
选型表
| 型号 |
皮带周长L(m) 最小单位0.001m |
|
| 代码 | 皮带宽度W 最小单位1mm |
|
| EMS22 EMS24 EMS25 |
10~1200 | 0.5~20 |
尺寸公差表
平皮带不含片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
| 601 | 800 | ±4 |
| 801 | 1800 | ±5 |
| 1801 | 2500 | ±6 |
● L公差
| 长度(mm) |
不加导条 公差 (mm) |
加导条 公差 |
|
| 起 | 止 | ||
| — | 2000 | ±10 | ±15 |
| 2001 | 7000 | ±20 | ±25 |
| 7001 | — | ±0.3% | ±0.35% |
适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
张紧力调整技术指引
-
