三之星 高性能平皮带 食品输送带 环保 TPU材质 抗菌 防霉 接驳型
品牌名称：
怡合达
条件筛选：
类型 食品输送带
用途 食品输送用
产品特性 安全环保无毒
滚轮面材质 PET帆布
滚轮面纹理 布纹
输送面摩擦系数 0.6
输送面材质 TPU
连续使用温度 -30~100℃
种类筛选 高性能平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
厚度（底带）
容许应力
最小轮径
织物层数
输送面纹理
输送面颜色
重量
产品选型
宽度W(mm)
10~1200
/1
内周长L(m)
0.5~20
/0.001
技术图档
3D预览
可选加工参数
产品简介
案例动画
产品问答
材质图
参数图
材质图
| 代码 |
输送面 |
滚轮面 |
织物 层数 |
总厚 |
重量 kg/㎡ |
最小滑轮 直径mm |
容许应力 kg/cm |
连续使用 温度(°C) |
内周 加导条 |
激光 打孔 |
||||
| 材质 | 纹理 | 颜色 | 摩擦系数 | 材质 | 纹理 | |||||||||
| EMS41 | TPU | 平面 | 白色 | 0.6 | PET帆布 | 布纹 | 1 | 0.8 | 0.7 | 10 | 4 | -30~100 | √ | √ |
| EMS42 | 天蓝色 | √ | √ | |||||||||||
| EMS43 | 白色 | 2 | 1.7 | 1.9 | 50 | 8 | √ | √ | ||||||
| EMS44 | 3 | 2.5 | 2.6 | 100 | 12 | √ | √ | |||||||
| EMS46 | 钻石纹 | 天蓝色 | 2 | 1.6 | 1.6 | 30 | 3 | √ | × | |||||
食品用：该用途平皮带针对食品输送特点优化，具有更强的抗菌、防霉、防起毛边的功能（符合MHLW370/FDA/EU10/2011等标准）。
激光打孔请致电怡合达或来图定制。

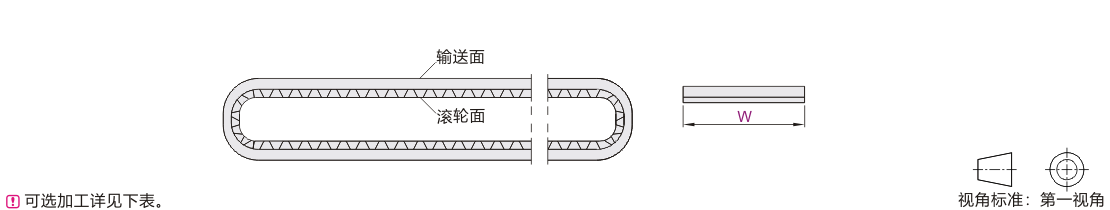

参数图
选型表
| 型号 |
皮带周长L(m) 最小单位0.001m |
|
| 代码 | 皮带宽度W 最小单位1mm |
|
| EMS41 EMS42 EMS43 EMS44 EMS46 |
10~1200 | 0.5~20 |
尺寸公差表
平皮带不含片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
| 601 | 800 | ±4 |
| 801 | 1800 | ±5 |
| 1801 | 2500 | ±6 |
● L公差
| 长度(mm) |
不加导条 公差 (mm) |
加导条 公差 |
|
| 起 | 止 | ||
| — | 2000 | ±10 | ±15 |
| 2001 | 7000 | ±20 | ±25 |
| 7001 | — | ±0.3% | ±0.35% |
适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
