图片仅供参考，请以已选的规格为准
不锈钢平皮带 主体SUS304H材质 食品输送 银白色 高强度 无伸缩性 高洁净度
条件筛选：
用途 无伸缩性高强度
表面电阻Ω 0.2
输送面材质 SUS304H
输送面纹理 平面
输送面颜色 银白
种类筛选 不锈钢平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
厚度（底带）
最小轮径
连续使用温度
重量
产品选型
宽度W(mm)
10~200
/1
内周长L(m)
0.5~10
/0.001
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 输送面 | 总厚 | 重量 kg/m² |
最小滑轮 直径mm |
表面电阻 Ω |
表面 摩擦系数 |
热膨胀系数 x10-6/℃ |
热传导系数 x10-6/℃ |
弹性张力系数 Kgf/mm² |
硬度 HV |
连续使用温度 ℃ |
||
| 材质 | 纹理 | 颜色 | |||||||||||
| EMT61 | SUS304H |
平面 |
银白 |
0.1 | 0.8 | Ø60 | 0.2 |
0.2~0.3 |
17.3 |
0.039 |
19300 |
400以上 |
-80~110 |
| EMT62 | 0.15 | 1.2 | Ø90 | -80~120 | |||||||||
| EMT63 | 0.2 | 1.6 | Ø125 | -80~130 | |||||||||
进口不锈钢平皮带：高强度、无伸缩性、无静电聚集、高洁净度等优点，适合食品、3C电子等传送、热封、薄片成型、成像应用。

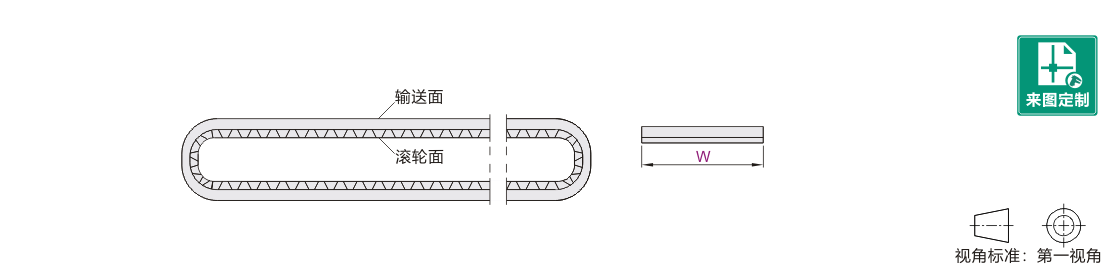

参数图
选型表
| 型号 |
周长L(m) 最小单位0.001m |
|
| 代码 | 皮带宽度W 最小单位1mm |
|
| EMT61 EMT62 EMT63 |
10~200 | 0.5~10 |
尺寸公差表
平皮带不含片基带尺寸公差
● 厚度公差
| 厚度 (mm) |
主体 公差 |
搭接 | 齿接 |
| ~1 | ±0.1 | -0.2~+0.7 | ±0.2 |
| 1.1~1.5 | ±0.2 | -0.2~+0.5 | ±0.3 |
| 2.1~2.5 | ±0.3 | ||
| 2.6~3.0 | -0.3~+0.5 | ||
| 3.1~3.5 | -0.4~+0.5 | ||
| 3.6~4.0 | ±0.4 | -0.4~+0.6 | ±0.4 |
| 4.1~4.5 | -0.4~+0.7 | ||
| 4.6~ | ±0.5 |
● W公差
| 宽度(mm) | 公差 (mm) |
|
| 起 | 止 | |
| 3 | 10 | ±0.5 |
| 11 | 99 | ±1 |
| 100 | 400 | ±2 |
| 401 | 600 | ±3 |
| 601 | 800 | ±4 |
| 801 | 1800 | ±5 |
| 1801 | 2500 | ±6 |
● L公差
| 长度(mm) |
不加导条 公差 (mm) |
加导条 公差 |
|
| 起 | 止 | ||
| — | 2000 | ±10 | ±15 |
| 2001 | 7000 | ±20 | ±25 |
| 7001 | — | ±0.3% | ±0.35% |
适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
-
