图片仅供参考，请以已选的规格为准
包胶滚轮 直柱型 带槽型 无轴承/带轴承型
条件筛选：
产品类型 带槽型
形状 直柱形
轴承材质 钢
尺寸选择 L尺寸指定
包胶范围 部分滚轮表面
是否包胶 包胶
滚轮（球）表面处理 无
衬层厚度 3
衬层尺寸选择 衬层厚度固定型
衬层硬度 邵氏A90
衬层（壳体）材质 聚氨酯(自然色)
种类筛选 滚轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
滚轮（球）材质
轴承
产品选型
外径D(mm)
内径d(mm)
长度L(mm)
10~100
/1
槽位置尺寸F(mm)
0~98
/1
槽宽T(mm)
0~98
/1
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
硬度 |
||
| 芯材 | 衬层 | 轴承 |
|||
| QAJ01 | 无轴承型 |
SUS304 | 聚氨酯 (自然色) |
— | 邵氏A90 |
| QAJ02 | 铝合金 | ||||
| QAJ21 | 带轴承型 | 钢 | |||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。

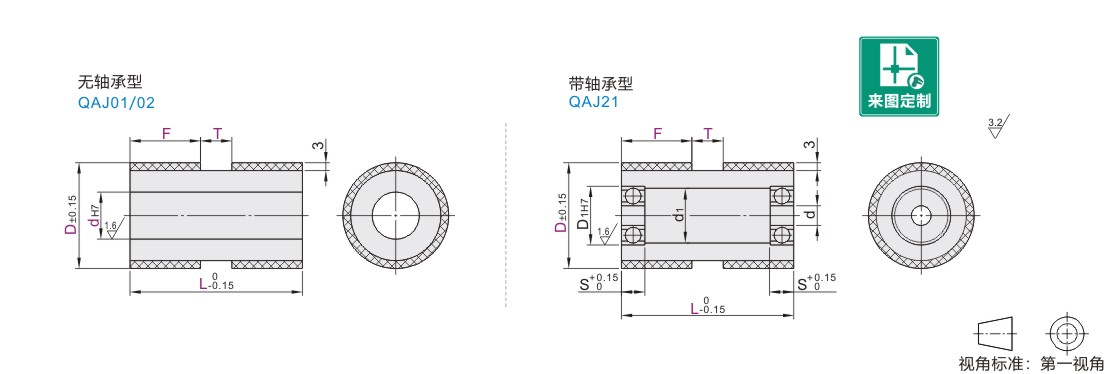

参数图
无轴承型
| 型号 |
dH7 |
最小单位1 |
||||||
| 代码 | D | L | F | T | ||||
| QAJ01 QAJ02 |
25 | 8 10 12 | 10~50 | 0~48 | 0~48 | |||
| 30 | 8 10 12 15 | |||||||
| 35 | 8 10 12 15 20 | |||||||
| 40 | 8 10 12 15 20 | |||||||
| 50 | 10 12 15 20 25 | 10~100 | 0~98 | 0~98 | ||||
| 60 | 10 12 15 20 25 30 | |||||||
| 80 | 10 12 15 20 25 30 | |||||||
带轴承型
| 型号 |
最小单位1 |
d |
D1(H7) |
d1 |
S |
使用轴承 |
|||
| 代码 |
D |
L |
F |
T |
|||||
| QAJ21 | 25 | 15~50 | 0~48 | 0~48 | 6 | 15 | 9.8 | 5 | 696ZZ×2 |
| 30 | 8 | 19 | 14.8 | 6 | 698ZZ×2 | ||||
| 35 | 10 | 22 | 17.8 | 6900ZZ×2 | |||||
| 40 | 20~ 100 | 12 | 28 | 23.8 | 8 | 6001ZZ×2 | |||
| 50 | 2~98 | 2~98 | 15 | 32 | 27.8 | 9 | 6002ZZ×2 | ||
-
