        导向轮 单/双列轴承 法兰型

        条件筛选：

        形状 法兰形
        是否包胶 不包胶
        种类筛选 导向轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 本体
            		 轴承
            		 挡圈
            材质 表面处理 硬度
            QBQ71 法兰型

            		 单列轴承 槽指定型 S45C — — 钢 弹簧钢
            QBQ73 发黑
            QBQ76 铝合金 本色阳极氧化 不锈钢
            QBQ61 槽固定型 S45C 无电解镀镍 SUJ2 弹簧钢
            QBQ62 SCM435 发黑 40~45HRC
            QBQ63 SUS304 — — SUS304 SUS304
            QBQ64 POM(黑色) SUJ2 弹簧钢
            QBQ91 双列轴承 S45C 无电解镀镍

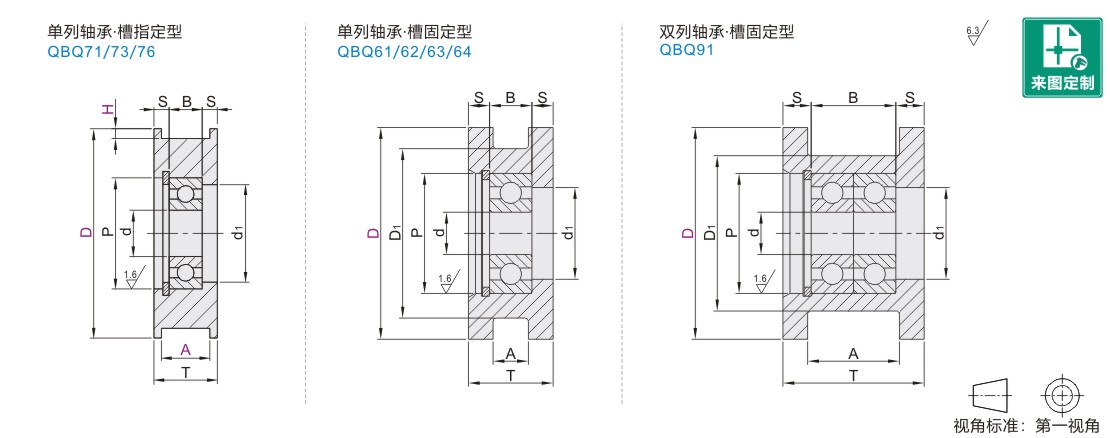

            参数图



            单列轴承·槽指定型

            型号 A H d d1 P T S B 使用轴承
            代码 D
            QBQ71
            QBQ73
            QBQ76            		 15 4 0.5  1  1.5  2 3 7.8 10 9 2.5 4 BAF623ZZ
            20 4 10.8 13 10 5 BAF624ZZ
            30 5 12.8 16 BAF625ZZ
            20 5 4 10.8 13 BAF624ZZ
            30 0.5  1  1.5  2  2.5  3 5 12.8 16 BAF625ZZ
            40 6 15.8 19 11 6 BAF626ZZ
            30 6 5 12.8 16 10 5 BAF625ZZ
            40 6 15.8 19 11 6 BAF626ZZ
            50 8 20.8 24 14 3 8 BAF628ZZ
            40 8 6 15.8 19 11 2.5 6 BAF626ZZ
            50 8 20.8 24 14 3 8 BAF628ZZ
            60 10 22.8 26 BAY6000ZZ



            单列轴承·槽固定型

            型号
            		 A
            		 D1
            		 d
            		 d1
            		 P
            		 T
            		 S
            		 B
            		 使用轴承
            代码 D
            QBQ61
            QBQ62
            QBQ63
            QBQ64            		 30 5 22 6 13 17 12 3 6 606ZZ
            40 7 30 8 18 22 16 4.5 7 608ZZ
            50 10 36 10 22 26 19 5.5 8 6000ZZ
            60 13 42 12 26 32 23 6.5 10 6201ZZ
            70 17 46 15 29 35 28 8.5 11 6202ZZ



            双列轴承·槽固定型

            型号 A D1 d d1 P T S B 使用轴承
            代码 D
            QBQ91 30 10 22 6 13 17 18 3 12 606ZZ×2
            40 14 30 8 18 22 23 4.5 14 608ZZ×2
            50 18 36 10 22 26 27 5.5 16 6000ZZ×2
            60 23 42 12 26 32 33 6.5 20 6201ZZ×2
            70 28 46 15 29 35 39 8.5 22 6202ZZ×2
