主体材质
主体表面处理
产品类型
轴承
轴承(环)材质
产品选型
D
A
d
图片仅供参考，请以已选的规格为准
导向轮 单/双列轴承 V型
条件筛选：
形状 V形
是否包胶 不包胶
种类筛选 导向轮
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 本体 | 轴承 | 挡圈 | ||||
| 材质 | 表面处理 | 硬度 | ||||||
| QBR01 | V型 | 单列轴承 | 钢丝绳用 | S45C | — | — | 钢 | 弹簧钢 |
| QBR02 | 发黑 | |||||||
| QBR03 | 无电解镀镍 | 不锈钢 | ||||||
| QBR06 | 铝合金 | 本色阳极氧化 | ||||||
| QBR41 | 槽钢用 | S45C | — | 弹簧钢 | ||||
| QBR42 | 发黑 | |||||||
| QBR43 | 无电解镀镍 | 不锈钢 | ||||||
| QBR21 | 轨道用 | SCM435 | 发黑 | 40~45HRC | SUJ2 | 弹簧钢 | ||
| QBR31 | 双列轴承 | S45C | 无电解镀镍 | — | ||||
| QBR32 | SCM435 | 发黑 | 40~45HRC | |||||
| QBR33 | SUS304 | — | — | SUS304 | SUS304 | |||

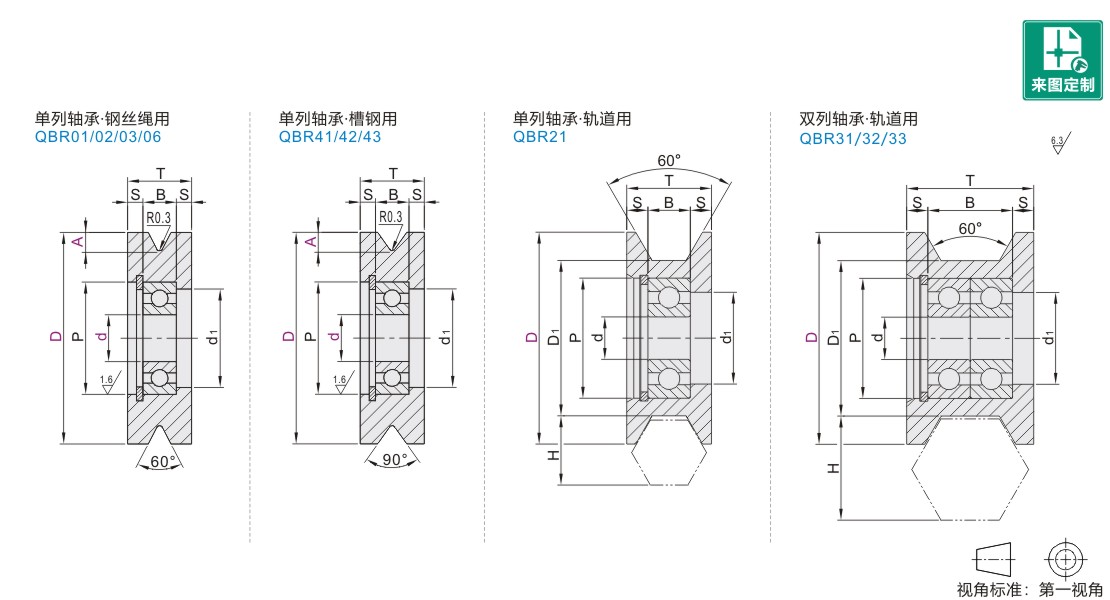

参数图
单列轴承·钢丝绳用
| 型号 |
A |
d |
d1 |
P |
T |
S |
B |
使用轴承 |
|
| 代码 | D | ||||||||
| QBR01 QBR02 QBR03 QBR06 |
20 | 4 | 3 | 8 | 10 | 10 | 3 | 4 | BAF623ZZ |
| 30 | 5 | 13 | 16 | 2.5 | 5 | BAF625ZZ | |||
| 40 | 6 | 16 | 19 | 12 | 3 | 6 | BAF626ZZ | ||
| 30 | 5 | ||||||||
| 40 | 8 | 21 | 24 | 14 | BAF628ZZ | ||||
| 7 | 8 | ||||||||
| 50 | 10 | 23 | 26 | BAY6000ZZ | |||||
| 9 | |||||||||
| 60 |
|||||||||
| 11 | 16 | 4 | |||||||
| 12 | 25 | 28 | 20 | 6 | BAY6001ZZ | ||||
| 100 | 16 | 4 | |||||||
单列轴承·槽钢用
| 型号 | A | d | d1 | P | T | S | B | 使用轴承 | |
| 代码 | D | ||||||||
| QBR41 QBR42 QBR43 |
20 | 3 | 3 | 7.8 | 10 | 10 | 3 | 4 | BAF623ZZ |
| 30 | 5 | 12.8 | 16 | 2.5 | 5 | BAF625ZZ | |||
| 40 | 5 | 8 | 20.8 | 24 | 14 | 3 | 8 | BAF628ZZ | |
| 50 | 10 | 22.8 | 26 | BAY6000ZZ | |||||
| 60 | 6 | 16 | 4 | ||||||
| 100 | 12 | 24.8 | 28 | BAY6001ZZ | |||||
单列轴承·轨道用
| 型号 | D1 | d | d1 | H | P | T | S | B | 使用轴承 | |
| 代码 | D | |||||||||
| QBR21 | 50 | 40 | 10 | 22 | 14 | 26 | 19 | 5.5 | 8 | 6000ZZ |
| 60 | 47 | 12 | 26 | 17 | 32 | 23 | 6.5 | 10 | 6201ZZ | |
双列轴承·轨道用
| 型号 | D1 | d | d1 | H | P | T | S | B | 使用轴承 | |
| 代码 | D | |||||||||
| QBR31 QBR32 QBR33 |
30 | 22 | 6 | 13 | 14 | 17 | 18 | 3 | 12 | 606ZZ×2 |
| 40 | 28 | 8 | 18 | 17 | 22 | 23 | 4.5 | 14 | 608ZZ×2 | |
| 50 | 34 | 10 | 22 | 19 | 26 | 24 | 4 | 16 | 6000ZZ×2 | |
| 60 | 41 | 12 | 26 | 24 | 32 | 32 | 6 | 20 | 6201ZZ×2 | |
| 70 | 46 | 15 | 29 | 30 | 35 | 39 | 8.5 | 22 | 6202ZZ×2 | |
-
