无动力传送轮 泛用型 弹簧压入式 内螺纹型 扁位型 低碳钢/不锈钢/铝合金
条件筛选：
产品类型 泛用型
种类筛选 无动力传送轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
尺寸选择
滚轮(球)材质
滚轮(球)表面处理
轴安装方式
产品选型
D
t
W
120~1900
/0.1
技术图档
3D预览
可选加工参数
案例动画
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||||
| 弹簧压入式 | 内螺纹型 | 扁位型 | 筒体 | 芯轴 | 筒体 | 芯轴 | ||
| QCC01 | QCC21 | QCC41 | 泛用型 | W尺寸指定型 | 钢制 | 碳钢 | 镀锌 | — |
| QCC11 | QCC31 | QCC51 | 不锈钢 | — | 镀锌 | |||
| QCC12 | QCC32 | QCC52 | 铝合金 | 本色阳极氧化 | — | |||
| QCC16 | QCC36 | QCC56 | W尺寸选择型 | 不锈钢 | — | 镀锌 | ||

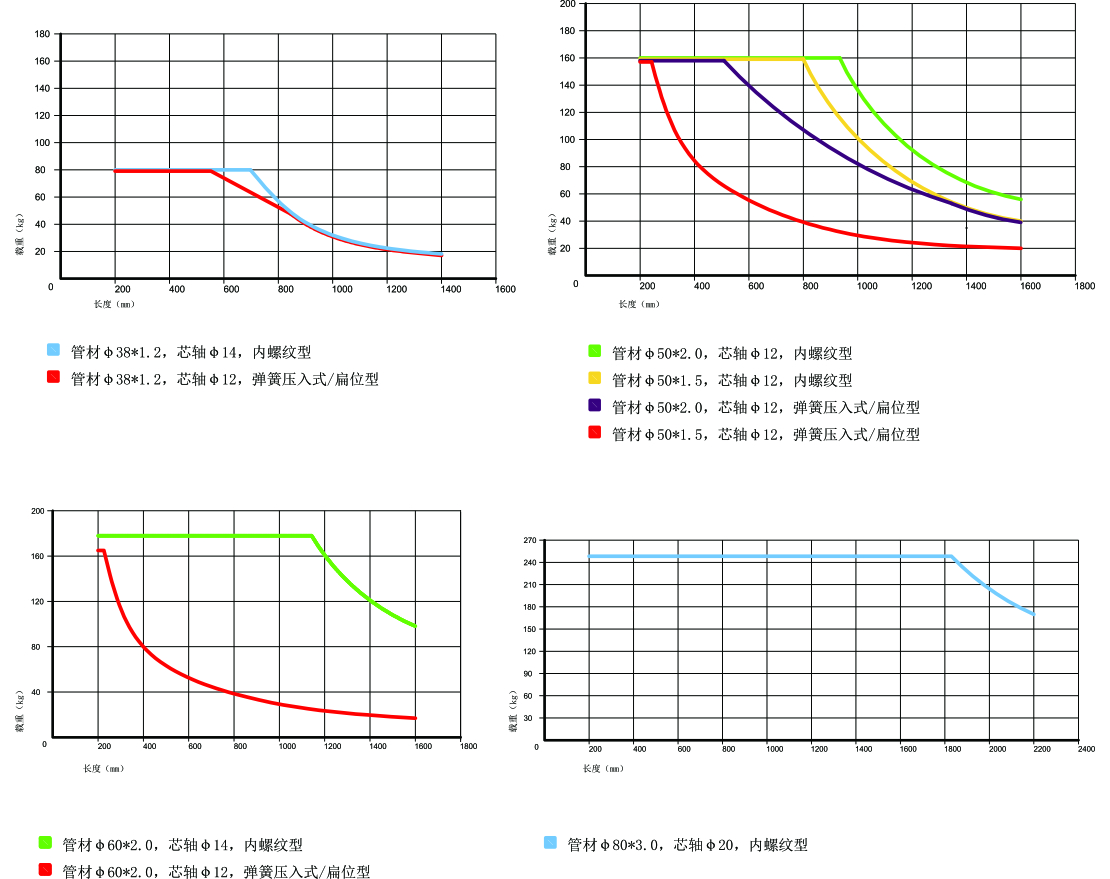

滚筒园跳动(径向)
| 滚筒长度W | 圆跳动 |
| 100~500 | 0.5 |
| 500.1~1000 | 0.6 |
| 1000.1~1600 | 1 |
| 1600.1~2000 | 1.2 |
| 2000.1~2500 | 1.6 |
参数图

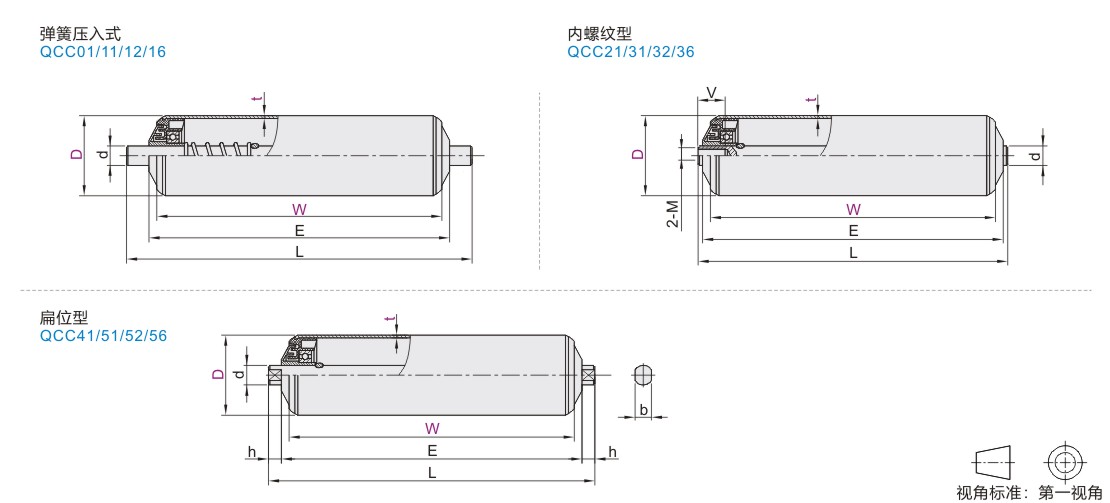

弹簧压入式·W尺寸指定型
| 型号 |
t |
W |
d 轴径 |
E |
L |
轴承 |
|
| 代码 | D | ||||||
| QCC01 | 38 | 1.2 | 135~1400 | 12 | W+9 | W+31 | 6002 |
| 50 | 1.5 | 145~1800 | |||||
| 2 | |||||||
| 60 | 2 | 135~1900 | |||||
| QCC11 | 38 | 1.2 | 135~1400 | 12 | W+9 | W+31 | 6002 |
| 50 | 1.5 | 145~1800 | |||||
| 60 | 2 | 135~1900 | |||||
| QCC12 | 50 | 1.5 | 135~1900 | ||||
| 60 | 2 | ||||||
| QCC16 | 38 | 1.2 | 135 150 200 250 300 350 400 450 500 550 600 650 700 750 800 |
12 | W+9 | W+31 | 6002 |
| 50 | 1.5 | 145 150 200 250 300 350 400 450 500 550 600 650 700 750 800 |
|||||
| 60 | 2 | 135 150 200 250 300 350 400 450 500 550 600 650 700 750 800 |
|||||
内螺纹型·W尺寸指定型
| 型号 |
t |
W |
d 轴径 |
E |
L |
M |
V |
轴承 |
|
| 代码 | D | ||||||||
| QCC21 | 38 | 1.2 | 120~1800 | 12 | W+9 | W+10 | M8 | 15 | 6002 |
| 50 | 1.5 | 120~1900 | |||||||
| 50 | 2 | ||||||||
| 60 | 2 | ||||||||
| 80 | 3 | 20 | W+11 | W+12 | M12 | 25 | 6205 | ||
| QCC31 QCC32 |
38* | 1.2 | 120~1800 | 12 | W+9 | W+10 | M8 | 15 | 6002 |
| 50 | 1.5 | 120~1900 | |||||||
| 60 | 2 | ||||||||
| QCC36 | 38 | 1.2 | 120 150 200 250 300 350 400 450 500 550 600 650 700 750 800 |
12 | W+9 | W+10 | M8 | 15 | 6002 |
| 50 | 1.5 | ||||||||
| 60 | 2 | ||||||||
带*不适用于QCC32。
扁位型·W尺寸指定型
| 型号 |
t |
W |
d 轴径 |
E |
L |
b |
h |
轴承 |
|
| 代码 | D | ||||||||
| QCC41 | 38 | 1.2 | 120~1800 | 12 | W+9 | W+31 | 10 | 11 | 6002 |
| 50 | 1.5 | 120~1900 | |||||||
| 50 | 2 | ||||||||
| 60 | 2 | ||||||||
| 80 | 3 | 20 | W+11 | W+41 | 16 | 15 | 6205 | ||
| QCC51 QCC52 |
38* | 1.2 | 120~1800 | 12 | W+9 | W+31 | 10 | 11 | 6002 |
| 50 | 1.5 | 120~1900 | |||||||
| 60 | 2 | ||||||||
| QCC56 | 38 | 1.2 | 120 150 200 250 300 350 400 450 500 550 600 650 700 750 800 |
12 | W+9 | W+31 | 10 | 11 | 6002 |
| 50 | 1.5 | ||||||||
| 60 | 2 | ||||||||
带*不适用于QCC52。
