查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
主体材质
主体表面处理
滚轮(球)材质
特征
产品选型
规格
图片仅供参考，请以已选的规格为准
钢制万向球 车削型 法兰式 向上使用型 带弹簧向上使用型
条件筛选：
产品类型 钢制
安装方式 法兰式
制作工艺 车削
种类筛选 万向球
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 主球材质 | 表面处理 | ||||
| 国标 | 相当 | 国标 | 相当 | 主体 | 主球 | |||
| QDE33 | 法兰式 | 向上使用型 | SUS304 | 9Cr18Mo | SUS440C | — | — | — |
| QDE34 | 带弹簧向上使用型 | 45 | S45C | GCr15 | SUJ2 | 镀铬 | ||
当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，
建议在使用的过程中定期维护。

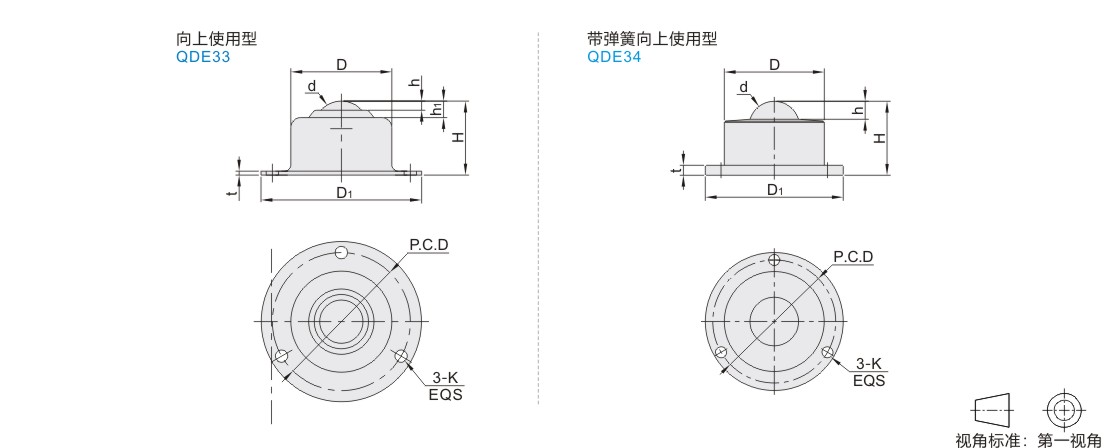

参数图
选型表
向上使用型
| 型号 |
D |
D1 |
d |
H |
h |
h1 |
t |
P.C.D |
K |
单体承重 （kg） |
容许荷重 （kg） |
本体重量 （g） |
|
| 代码 | 规格 | ||||||||||||
| QDE33 | 19 | 41 | 65 | 22.23 | 30 | 4 | 7 | 1.6 | 56 | 5 | 75 | 100 | 250 |
带弹簧向上使用型
| 型号 |
D |
D1 |
d |
H |
h |
t |
P.C.D |
K |
耐负载 N(kgf) |
|
| 代码 | 规格 | |||||||||
| QDE34 | 19 | 38 | 53 | 19.05 | 28 | 6 | 4.5 | 46 | 5 | 800(80) |
| 25 | 50 | 70 | 25.4 | 37 | 9 | 5 | 61.5 | 5.5 | 1500(150) | |
| 30 | 60 | 83 | 30.1625 | 44 | 10 | 6 | 73 | 6 | 2500(250) | |
-
