        钢制万向球 车削型 螺杆式 标准型 清洗液清洗/镀镍处理

        条件筛选：

        种类筛选 万向球
        产品类型 钢制
        安装方式 螺杆式
        特征 标准型
        制作工艺 车削
        滚轮(球)材质 SUJ2

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体材质
            		 主球材质
            		 封盖材质
            		 表面处理
            国标 相当 国标 相当 主体 主球
            QDE52 螺杆式 标准型 3Cr13 SUS420J2 GCr15 SUJ2 SUS304 清洗液清洗 一
            QDE53 15CrMo SCM415 S20C 镀镍
            QDE57 镀铬

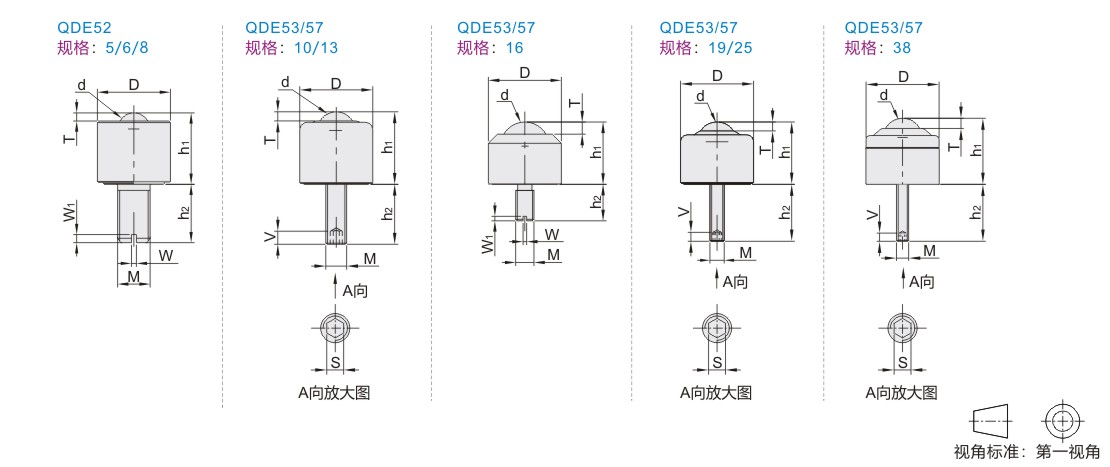

            参数图
            型号 D M   T d h1 h2 W W1 S V 单体载重
            (kg)            		 容许荷重
            (kg)            		 本体重量
            (g)
            代码 规格
            QDE52 5  13  6   1  4.76  9  15  1.2  1.5  一 一 10  15  10
            6  17    2  6.35  11  20  25  20
            8  18  8 7.94  14  18    2  30  40  30
            QDE53
            QDE57            		 10  23    2.1  11.11  20  20  一 一 4  5  40  50  60
            13  28  3.5  14.29  25  23  50  60  100
            16  24  6   4  15.875  20.5  12  1.2  1.5  一 一 70  80  120
            19  41  8   5  22.23  35  32  一 一 4  5  100  120  150
            25  52  10   6  25.4  45  40  5  6  150  180  200
            38  72  12 10 38.1  65  45  6  8  250  300  240
