        滚轮条 悬臂式 滚轮宽度9mm 钢/POM

        条件筛选：

        产品类型 悬臂式
        支架 无
        安装螺帽 标准螺帽
        种类筛选 滚轮条

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        可选加工参数

        案例动画

        材质图

        参数图

        材质图
        代码 类型 轮距P 材质 表面处理
        滚轮 框架 轴承/螺钉·螺帽 滚轮 轴承/螺钉·螺帽
        QJF01 悬臂式 30 钢 不锈钢 钢 铬酸盐光泽处理 铬酸盐光泽处理
        QJF06 POM(聚缩醛) —
        QJF11 35 钢 铬酸盐光泽处理
        QJF16 POM(聚缩醛) —



        注意事项：
         ● 安装孔数随全长L变化，详细见规格表。
        QJF01/11可定制包胶滚轮。

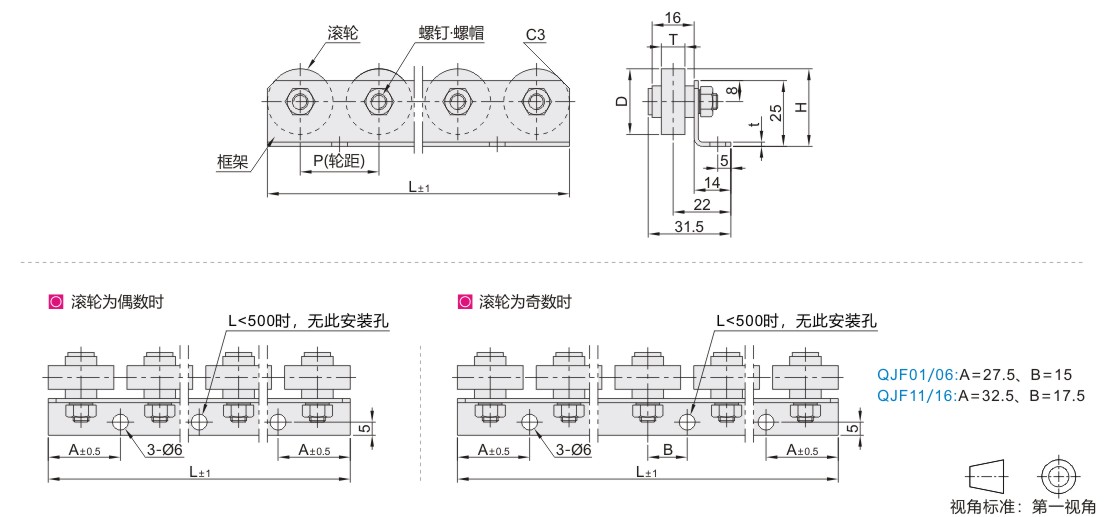

        参数图



        选型表

        型号 L 安装孔数 H D T t 耐负载
        (单个滚轮)
        代码 轮数量
        钢
        QJF01

        聚缩醛
        QJF06        		 3 85 2 29.5
        (30)        		 Ø25
        (Ø26)        		 9
        (7)        		 1.6 钢
        30kgf(294N)

        聚缩醛
        20kgf(196N)
        4 115
        5 145
        6 175
        7 205
        8 235
        9 265
        10 295
        11 325
        12 355
        13 385
        14 415
        15 445
        16 475
        17 505 3
        18 535
        19 565 钢
        30kgf(294N)

        聚缩醛
        20kgf(196N)
        20 595
        21 625
        22 655
        23 685
        24 715
        25 745
        26 775
        27 805
        28 835
        29 865
        30 895
        31 925
        32 955
        33 985
        钢
        QJF11

        聚缩醛
        QJF16        		 3 100 2 29.5
        (30)        		 Ø25
        (Ø26)        		 9
        (7)        		 1.6 钢
        30kgf(294N)

        聚缩醛
        20kgf(196N)
        4 135
        5 170
        6 205
        7 240
        8 275
        9 310
        10 345
        11 380
        12 415
        13 450
        14 485
        15 520 3
        16 555
        17 590
        18 625
        19 660 钢
        30kgf(294N)

        聚缩醛
        20kgf(196N)
        20 695
        21 730
        22 765
        23 800
        24 835
        25 870
        26 905
        27 940
        28 975



        ()内为聚缩醛尺寸。
