        轴承型直齿轮 内嵌轴承型 压力角20°

        条件筛选：

        齿轮形状 无轮毂
        齿面硬度 无
        种类筛选 轴承型直齿轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 表面处理
        本体 轴承
        VNM01 轴承型 相当于
        S45C        		 钢 —
        VNM02 发黑
        VNM03 无电解镀镍
        VNM04 MC尼龙 —



        轴承精度为JIS B1514 0级
        轴承采用压入式。
        怡合达不承诺轴承的品牌。

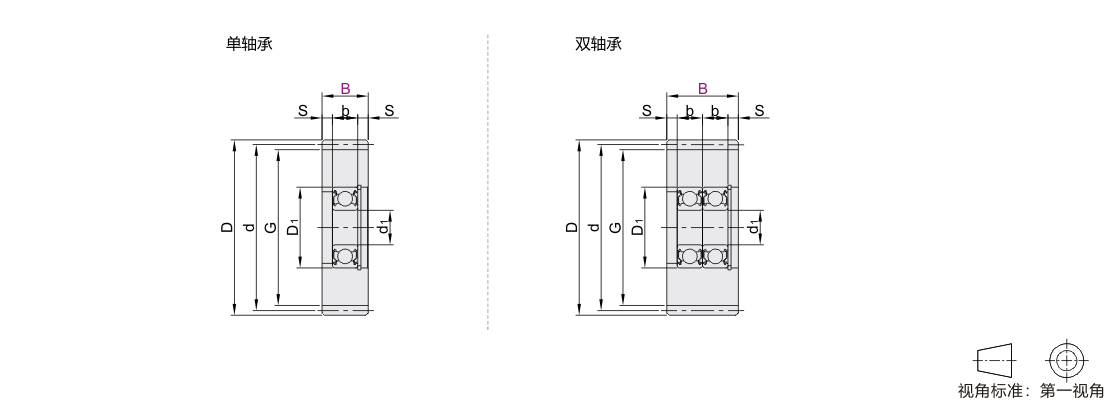

        参数图



        选型表

        型号 齿数 B d1 d D G VNM01/VNM02/VNM03 VNM04
        代码 模数 轴承型号×数量 D1 b S 轴承型号×数量 D1 b S
        VNM01
        VNM02
        VNM03
        VNM04        		 1.0 20 12 5 20 22 18 BAF695ZZ×1 13 4 4 — — — —
        24 8 24 26 22 BAF688ZZ×1 16 5 3.5
        25 25 27 23 BAF698ZZ×1 19 6 3 BAF678ZZ×1 12 3.5 4.25
        30 10 30 32 28 BAY6900ZZ×1 22 BAY6700ZZ×1 15 4 4
        35 35 37 33 BAY6900ZZ×1 22 6 3
        40 12 40 42 38 BAY6901ZZ×1 24 BAY6901ZZ×1 24
        48 48 50 46
        50 50 52 48
        60 60 62 58
        1.5 15 15 5 23 26 19 BAF695ZZ×2 13 4 3.5 — — — —
        16 8 24 27 20 BAF688ZZ×1 16 5 5
        20 10 30 33 26 BAY6900ZZ×1 22 6 4.5 BAY6700ZZ×2 15 4 3.5
        24 36 39 32 BAY6000ZZ×1 26 8 3.5 BAY6900ZZ×1 22 6 4.5
        25 38 41 34
        26 39 42 35
        28 12 42 45 38 BAY6001ZZ×1 28 BAY6001ZZ×1 28 8 3.5
        30 45 48 41
        40 60 63 56
        48 15 72 75 68 BAY6002ZZ×1 32 9 3 BAY6002ZZ×1 32 9 3
        50 75 78 71
        60 90 93 86
        2.0 15 20 8 30 34 26 BAF698ZZ×2 19 6 4 BAF678ZZ×2 12 3.5 6.5
        20 10 40 44 36 BAY6200ZZ×1 30 9 5.5 BAY6900ZZ×2 22 6 4
        24 12 48 52 44 BAY6201ZZ×1 32 10 5 BAY6201ZZ×1 32 10 5
        25 50 54 46
        30 15 60 64 56 BAY6202ZZ×1 35 11 4.5 BAY6202ZZ×1 35 11 4.5
        32 64 68 60
        36 72 76 68
        40 80 84 76
        48 20 96 100 92 BAY6004ZZ×1 42 12 4 BAY6004ZZ×1 42 12 4
        50 100 104 96
        60 25 120 124 116 BAY6005ZZ×1 47 BAY6005ZZ×1 47
