        链轮惰轮 双侧轴承型 双轴承 发黑处理

        条件筛选：

        轴承 双轴承
        轴承位置 两侧
        种类筛选 链轮惰轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 热处理 表面处理
          本体 轴承
          VLU01 双侧轴承型 S45C 钢 齿顶高频 发黑
          VLU11 SUS304 不锈钢 — —



          H值中带※号数据的链轮轮毂上有槽

          系列 齿数 S GD
          35     10  4.4  20
              12  26
              13  29
          40      10  5.2  27
              11  31
              12  35
          50     12  6.4 44
              13  49

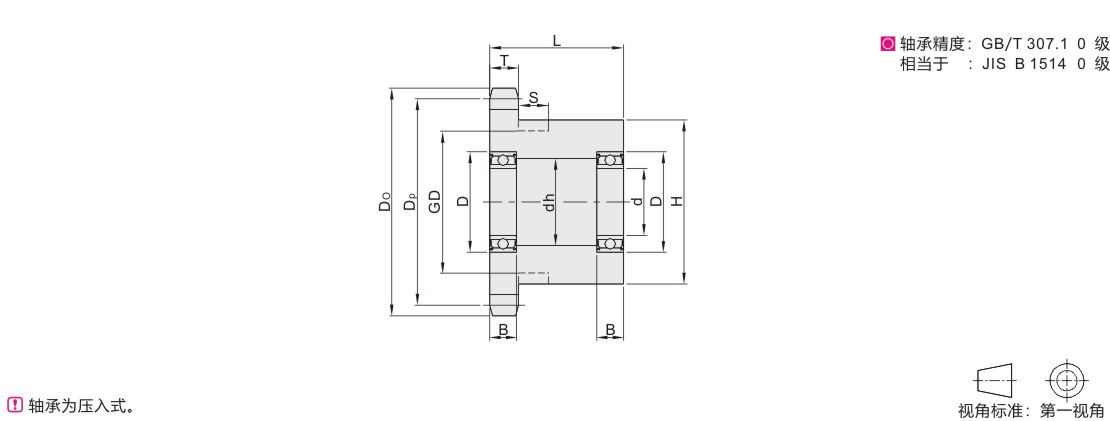

          参数图



          选型表

          型号 齿数
          		 Do
          		 Dp
          		 dh
          		 轮毂
          		 T
          		 轴承尺寸
          代码
          		 系列
          		 H
          		 L
          		 轴承型号×数量
          		 d
          		 D
          		 B
          		 动额定负载(Kn)
          钢 不锈钢
          VLU01
          VLU11          		 35 10 35 30.82 13 24.5※ 20 4.3 BAY6700ZZ×2 10 15 4 0.85 0.68
          12 41 36.8 18 30.5※ BAY6801ZZ×2 12 21 5 1.92 1.63
          13 44 39.8 32※
          14 47 42.81 21 BAY6901ZZ×2 24 6 2.89 2.45
          15 51 45.81 24 35 BAY6001ZZ×2 28 8 5.1 4.35
          16 54 48.82 37
          18 60 54.85 28 44 BAY6002ZZ×2 15 32 9 5.6 4.76
          20 66 60.89 50
          21 69 63.91 53
          22* 72 66.93 56 —
          25 81 76 34 53 22 BAY6904ZZ×2 20 37 6.4 5.42
          32 102 97.18
          40 10 47 41.1 18 32※ 22 7.2 BAY6801ZZ×2 12 21 5 1.92 1.63
          11 51 45.08 21 36※ BAY6901ZZ×2 24 6 2.89 2.45
          12 55 49.07 24 40※ BAY6001ZZ×2 28 8 5.1 4.35
          13 59 53.07 37
          14 63 57.07 42
          15 67 61.08 28 46 BAY6002ZZ×2 15 32 9 5.6 4.76
          16 71 65.1 50
          17 76 69.12 34 54 BAY6904ZZ×2 20 37 6.4 5.42
          18 80 73.14 57
          19 84 77.16 62
          20 88 81.18 36 67 25 BAY6905ZZ×2 25 42 7.05 5.6
          24 104 97.3 63
          25 108 101.33
          26 112 105.36
          30* 128 121.5 —
          50 12 69 61.34 29 50※ 25 8.7 BAY6202ZZ×2 15 35 11 7.75 6.5
          13* 74 66.34 51※ —
          14 79 71.34 52 6.5
          15 84 76.35 34 57 BAY6904ZZ×2 20 37 9 6.4 5.42
          17 94 86.39 67
          18 100 91.42 41 72 28 BAY6005ZZ×2 25 47 12 10.1 8.59
          20 110 101.48 73
          24 130 121.62 48 BAY6006ZZ×2 30 55 13 13.2 11.2
          28 150 141.79 49 BAY6907ZZ×2 35 10 9.55 9.27
          60 12* 83 73.6 29 51 32 11.7 BAY6202ZZ×2 15 35 11 7.75 —
          14* 95 85.61 40 62 BAY6204ZZ×2 20 47 14 12.8
          15* 101 91.62 68
          17* 113 103.67 45 73 BAY6205ZZ×2 25 52 15 14
          19* 126 115.74 55 83 40 BAY6206ZZ×2 30 62 16 19.5
          20* 132 121.78
          21* 138 127.82
          22* 144 133.86
          25* 162 151.99 60 BAY6207ZZ×2 35 72 17 25.7
          30* 193 182.25



          VLU11无带*号规格。
