        短节距输送链条 带附件单侧型/带附件双侧型 钢

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        特征 A系列链条
        种类筛选 链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          主体材质

          系列

          节距

          附件形式

          产品选型

          规格

          节数

          4~40000
          /2

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 系列
          		 ISO链号
          		 节距(P)
          		 附件
          		 材质
          带附件单侧型
          短节距输送链条          		 带附件双侧型
          短节距输送链条
          VMQ01 VMQ51 40系列 08A 12.7 全链节带附件 钢
          VMQ02 VMQ52 每2节带附件 钢
          VMQ03 VMQ53 不锈钢
          VMQ04 VMQ54 每4节带附件 钢
          VMQ11 VMQ61 50系列 10A 15.875 全链节带附件 钢
          VMQ12 VMQ62 每2节带附件 钢
          VMQ13 VMQ63 不锈钢
          VMQ14 VMQ64 每4节带附件 钢
          VMQ21 VMQ71 60系列 12A 19.05 全链节带附件 钢
          VMQ22 VMQ72 每2节带附件 钢
          VMQ23 VMQ73 不锈钢
          VMQ24 VMQ74 每4节带附件 钢
          VMQ31 VMQ81 80系列 16A
          25.4          		 全链节带附件 钢
          VMQ32 VMQ82 每2节带附件
          VMQ34 VMQ84 每4节带附件





          全链节带附件型，以及每2节带附件型，其总节数应为2的倍数；每4节带附件型，其总节数应为4的倍数。
          由于工艺以及不同批次原因，附件尺寸有一定公差，仅作为传送用途，请勿用于精准定位。详情参考GB/T 1243-2024。
          ※ 最末的链节可作为附带的接头链节。

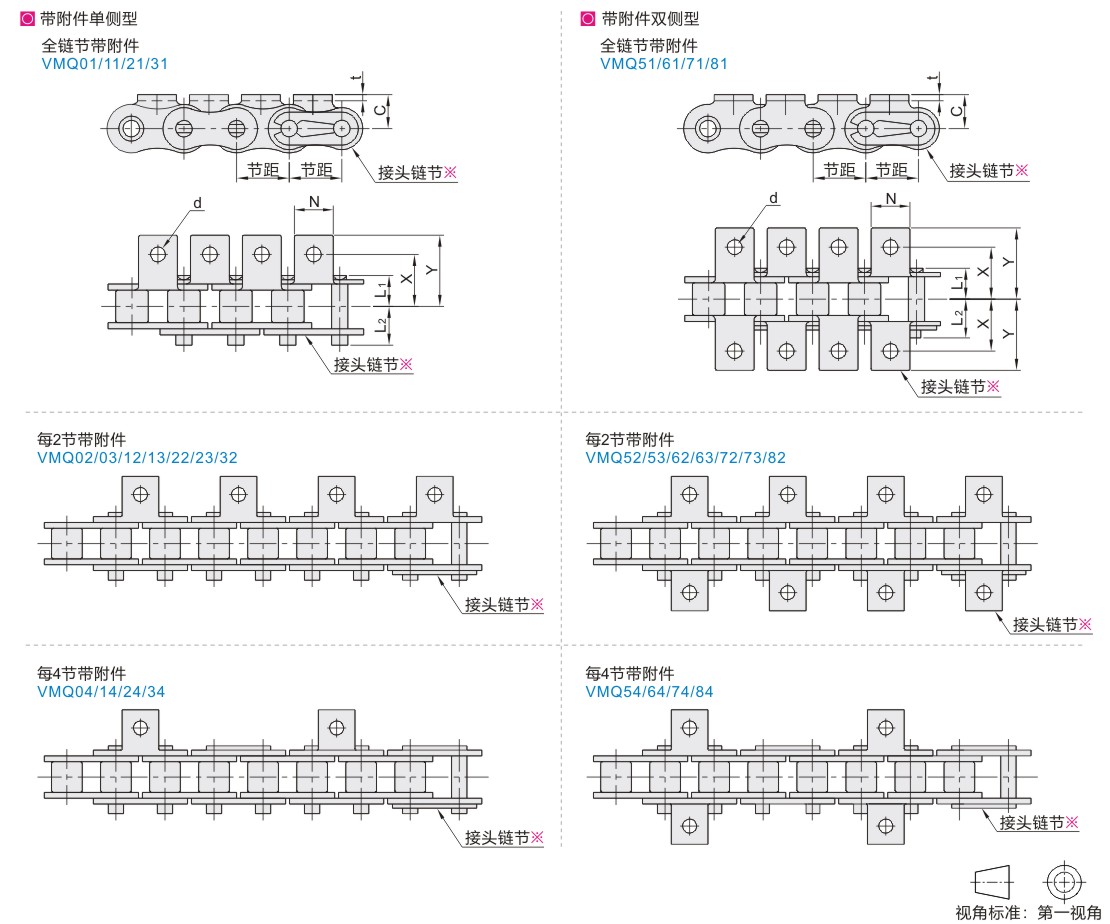

          参数图



          选型表

          型号 节数 销 板 附件 容许最大张力
          KN( kgf)
          代码 规格 L1 L2 t C X Y N d(min)
          40系列 VMQ01  VMQ02  VMQ03  VMQ04  VMQ51  VMQ52  VMQ53  VMQ54 40  4~ 8.07  9.48  1.5  7.9  12.7  17.4  9.5  3.6  2.75(280)
          50系列 VMQ11  VMQ12  VMQ13  VMQ14  VMQ61  VMQ62  VMQ63  VMQ64 50  10.17  11.63  2  10.3  15.9  22.3  12.7  5.5  4.41(450)
          60系列 VMQ21  VMQ22  VMQ23  VMQ24  VMQ71  VMQ72  VMQ73  VMQ74 60  12.7  14.2  2.4  11.9  19.05  27.2  15.9  5.5  6.28(640)
          80系列 VMQ31  VMQ32  VMQ34  VMQ81  VMQ82  VMQ84 80  16.15  19.25  3.2  15.9  25.4  35.2  19.1  6.8  10.69(1090)
