        短节距输送链条 带附件单侧型/带附件双侧型 双孔型 钢

        条件筛选：

        类型 浮球位置固定型
        主体材质 钢
        特征 A系列链条
        种类筛选 链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          系列

          节距

          附件形式

          产品选型

          规格

          节数

          4~10000
          /2

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 系列 ISO链号 节距(P) 附件 材质
          VMR02 带附件单侧型
          短节距输送链条          		 40系列 08A 12.7 每2节带附件 钢
          VMR04 每4节带附件
          VMR12 50系列 10A 15.875 每2节带附件
          VMR14 每4节带附件
          VMR22 60系列 12A 19.05 每2节带附件
          VMR24 每4节带附件
          VMR32 80系列 16A 25.4 每2节带附件
          VMR34 每4节带附件
          VMR52 带附件双侧型
          短节距输送链条          		 40系列 08A 12.7 每2节带附件
          VMR54 每4节带附件
          VMR62 50系列 10A 15.875 每2节带附件
          VMR64 每4节带附件
          VMR72 60系列 12A 19.05 每2节带附件
          VMR74 每4节带附件
          VMR82 80系列 16A 25.4 每2节带附件
          VMR84 每4节带附件





          由于工艺以及不同批次原因，附件尺寸有一定公差，仅作为传送用途，请勿用于精准定位。详情参考GB/T 1243-2024。

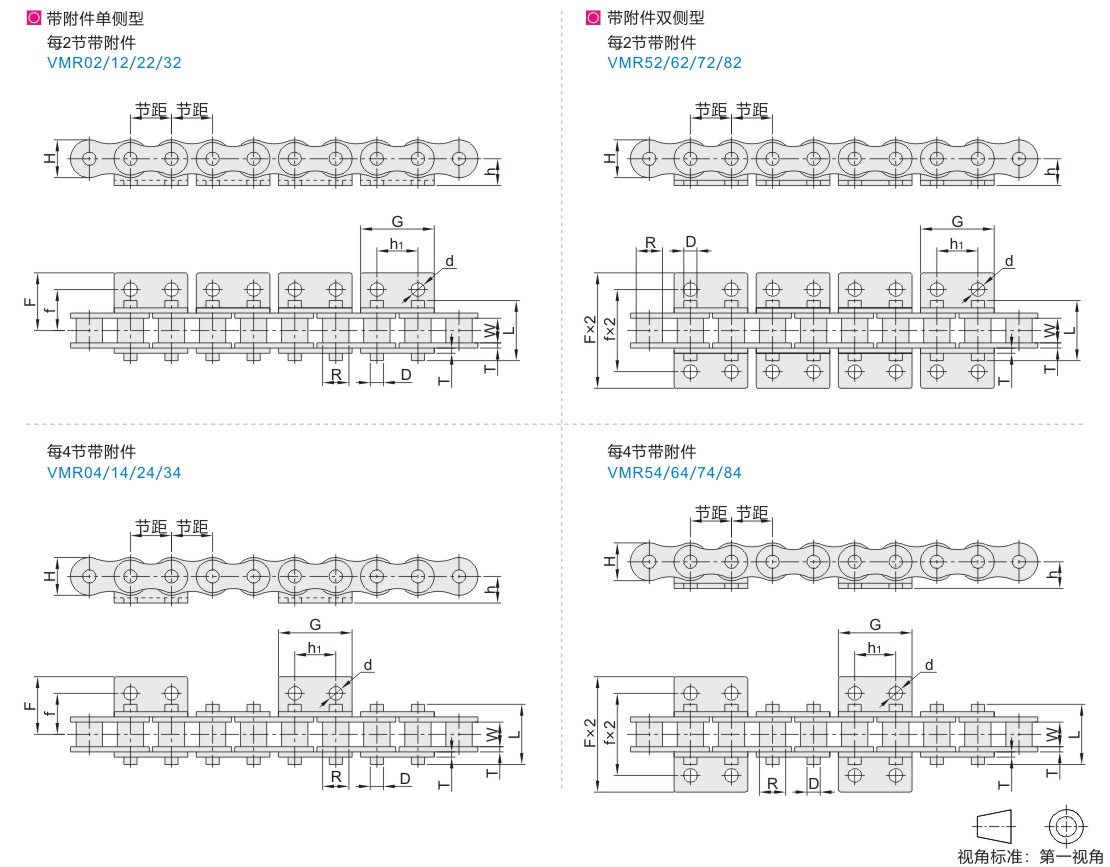

          参数图



          选型表

          型号 节数 内节内高 滚子 销轴 链节 附件 平均拉伸
          强度(KN)
          代码 规格 W R D L T H d(min) h f F G h1
          40系列  VMR02  VMR04  VMR52  VMR54 40 4~ 7.85 7.92 3.98 17.8 1.5 12.07 3.4 8.5 12.7 17.5 22.9 12.7 19.11
          50系列  VMR12  VMR14  VMR62  VMR64 50 9.4 10.16 5.09 21.8 2 15.09 5.5 10.5 15.88 22.6 28.8 15.88 29.4
          60系列  VMR22  VMR24  VMR72  VMR74 60 12.57 11.91 5.96 26.9 2.35 18.1 12.2 19.05 27 34.6 19.05 40.18
          80系列  VMR32  VMR34  VMR82  VMR84 80 15.75 15.88 7.94 33.5 3.2 24.13 6.8 16.18 25.4 34.8 46 25.4 73.5
