图片仅供参考，请以已选的规格为准
钢制平顶链 单铰链防滑型 冷轧奥氏体不锈钢
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
主体材质
产品名称
形状
系列
节距
产品选型
齿数
规格
孔径D(mm)
节数
1~9999
/1
技术图档
3D预览
产品简介
材质图
参数图
材质图
链条
| 代码 |
类型 |
材质 |
|
| VMX51 | 812系列 | 单铰链 | 冷轧奥氏体不锈钢 |
| VMX52 | 812F系列 | 单铰链防滑型 | 冷轧奥氏体不锈钢+丁腈橡胶 |
链轮/惰轮
| 代码 |
类型 |
材质 |
|
| VLX51 | 812系列 | 链轮 | 尼龙PA6 |
| VLX52 | 惰轮 | ||
应用：(812系列)适合应用在各种玻璃以及重负载之金属类输送带。
(812F系列)用于各种爬坡输送机 ，最适合纸箱传送。

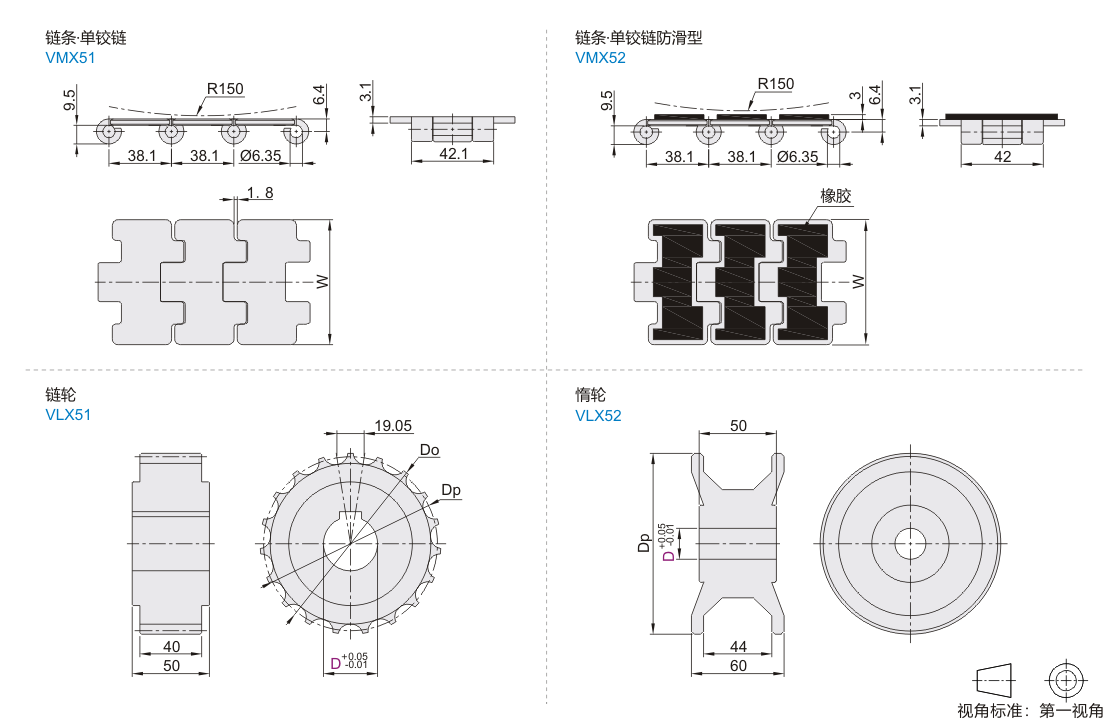

参数图
VMX51~52
| 型号 |
节数 |
节距 |
链板宽度 W |
工作载荷 (N) |
抗拉强度 (N) |
重量 (kg/m) |
|
| 代码 | 规格 | ||||||
| VMX51-812 VMX52-812F |
K325 | 1~ 最小单位1 |
38.1 | 82.6 | 3200 | 8000 | 2.4 |
| K450 | 114.3 | 3.2 | |||||
| K600 | 152.4 | 4.4 | |||||
| K750 | 190.5 | 4.9 | |||||
VLX51
| 型号 |
轴孔径 | 节距 |
分度圆直径 | 齿顶圆直径 | |
| 代码 | 齿数 | D | Dp | Do | |
| VLX51-812 |
19 | 25 30 35 |
38.1 |
115.7 | 117.0 |
| 21 | 127.8 | 129.0 | |||
| 23 | 25 30 35 40 |
139.9 | 140.7 | ||
| 25 | 152.0 | 153.0 | |||
VLX52
| 型号 |
轴孔径 | 分度圆直径 | |
| 代码 | 齿数 | D | Dp |
| VLX52-812 |
19 | 20 25 30 35 |
117.0 |
| 21 | 25 30 35 40 |
131.0 | |
| 23 | 143 | ||
| 25 | 155.0 | ||
-
