        链条张力调整器 高度指定型 S45C 发黑

        条件筛选：

        类型 高度指定型
        主体材质 钢
        表面处理 发黑
        种类筛选 带惰轮张力调整装置

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 3 项未选择

        重置

        代码

        产品选型

        系列

        齿数

        H

        25~60
        /1

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        安装版 惰轮轴 调整螺栓 螺帽 惰轮
        VSK01 高度指定型 SS400 S45C 发黑



        特点：可调节“推”、“拉”两个方向的张力，与惰轮成套组装发货。

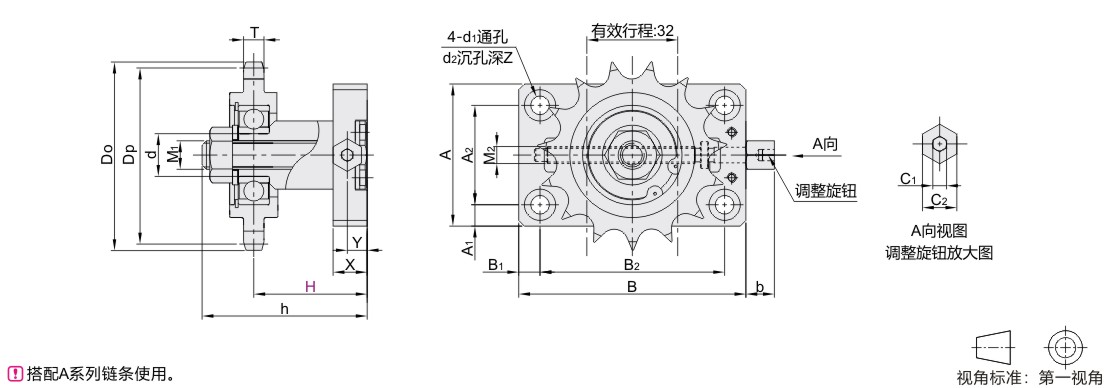

        参数图



        选型表

        型号
        		 齿数
        		 H
        最小单位1
        		 h
        (最大)
        		 M1
        		 M2
        		 d
        		 A
        		 A1
        		 A2
        		 B
        		 B1
        		 B2
        		 C1
        		 C2
        		 b
        		 d1
        		 d2
        		 Z
        		 X
        		 Y
        代码 系列
        VSK01 35 16 25~45 59.3 M8 M6 12 50 7.5 35 80 7.5 65 4 10 10.5 6.5 11 6.5 12 7
        18 63.3 M10 15
        40 13 30~50 64.3 M8 12
        15 68.3 M10 15
        19 74.3 M14 20 60 45 85 70
        50 13 35~55 73.3 M10 M8 15 60 10 40 90 10 70 5 13 15.5 8.5 14 8.5 16 8
        15 76.3 M12 17
        17 79.3 M14 20
        60 11 40~60 78.3 M10 15
        14 84.3 M14 20



         惰轮规格

        系列 齿数 轴径 Dp Do T 轴承型号
        35 16 12 48.82 54 4.3 6001ZZ
        18 15 54.85 60 6202ZZ
        40 13 12 53.07 59 7.2 6001ZZ
        15 15 61.08 67 6202ZZ
        19 20 77.16 84 6204ZZ
        50 13 15 66.34 74 8.7 6202ZZ
        15 17 76.35 84 6203ZZ
        17 20 86.39 94 6204ZZ
        60 11 15 67.62 76 11.7 6202ZZ
        14 20 85.61 95 6204ZZ
