      适用滚子链条公称尺寸

      图片仅供参考，请以已选的规格为准

        链条连接杆 张紧杆安装加长型 S45C 发黑

        条件筛选：

        主体材质 S45C
        形状 张紧杆安装加长型
        形式 组件
        种类筛选 链条连接杆

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 硬度
          连杆 螺帽 张紧杆 连杆/螺帽 张紧杆
          VSR21 张紧杆安装加长型 SUM22L SS400 S45C 发黑 — 35~40HRC

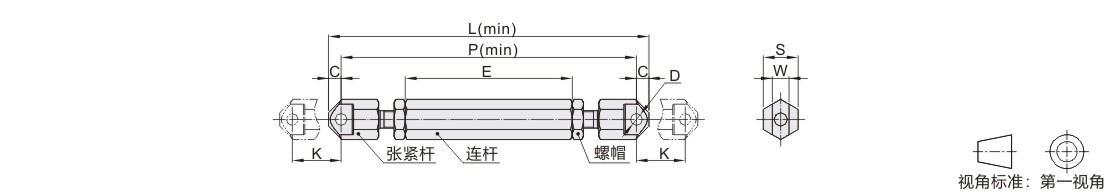

          参数图



          选型表

          型号
          		 L(min)
          		 P(min)
          		 C
          		 D
          		 E
          		 K
          		 W
          		 S
          		 重量
          (g)
          代码 适用滚子
          链条公称尺寸
          VSR21 25 102.6 96.6 3 2.4 69 22.4 4.8 7 57
          35 143 134 4.5 3.7 95 33 7.4 10 134
          40 175 163 6 4 115 39 11.2 13 283
          50 200 185 7.5 5.2 126 40 13.8 17 411
          60 275 257 9 6 185 66 17.8 19 918
          80 335 311 12 8 225 80 22.6 24 1741
