图片仅供参考，请以已选的规格为准
链条导向件 树脂型 超高分子量聚乙烯材质
条件筛选：
主体材质 超高分子量聚乙烯
孔加工 无孔
种类筛选 链条导向件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| VSW51 | 树脂型 | 凸型单排 | 超高分子量聚乙烯 |
| VSW52 | 凸型双排 | ||
| VSW61 | 凹型单排 | ||

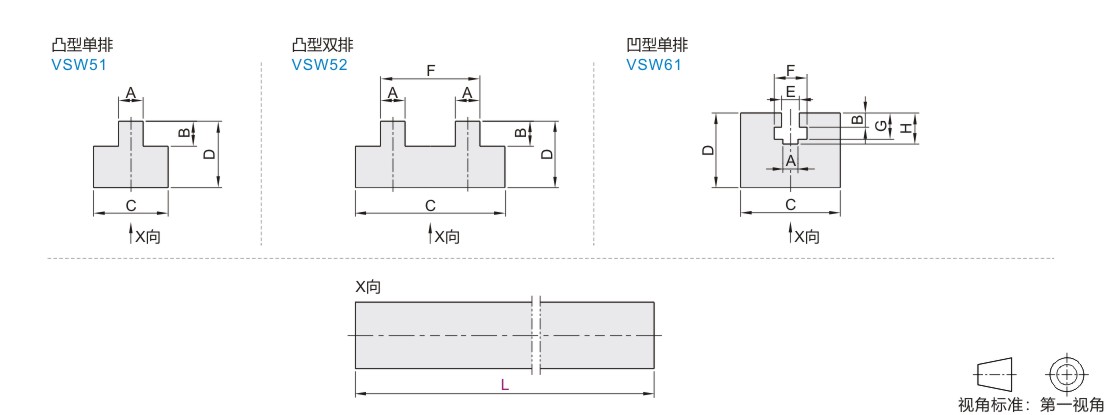

参数图
凸型/凹型单排
| 型号 |
L 选择 |
A |
B |
C |
D |
E |
F |
G |
H |
重量 (kg/m) |
|
| 代码 | 规格 | ||||||||||
| 凸型单排 VSW51 |
40 | 450 950 2000 |
7.4 | 2.4 | 20 | 10 | — | — | — | — | 0.16 |
| 50 | 8.8 | 2.8 | |||||||||
| 60 | 11.8 | 3.5 | 25 | 0.36 | |||||||
| 凹型单排 VSW61 |
40 | 450 950 2000 |
5.0 | 7.4 | 25 | 30 | 8.3 | 13.2 | 11.7 | 13.4 | 0.58 |
| 50 | 6.4 | 8.8 | 30 | 35 | 10.7 | 16.5 | 14.5 | 16.2 | 0.8 | ||
| 60 | 7.4 | 11.8 | 35 | 40 | 12.5 | 19.8 | 18.5 | 20.5 | 1.04 | ||
凸型双排
| 型号 |
L 选择 |
A |
B |
C |
D |
F |
重量 (kg/m) |
|
| 代码 | 规格 | |||||||
| 凸型双排 VSW52 |
35 | 450 950 2000 |
4.4 | 2.3 | 25 | 10 | 14.5 | 0.20 |
| 40 | 7.4 | 2.4 | 35 | 21.8 | 0.28 | |||
| 50 | 8.8 | 2.8 | 40 | 26.9 | 0.31 | |||
| 60 | 11.8 | 3.5 | 15 | 34.6 | 0.51 | |||
| 80 | 14.8 | 4.7 | 44 | 44 | 0.55 | |||
| 100 | 17.8 | 6.4 | 53 | 20 | 53 | 0.89 | ||
-
