图片仅供参考，请以已选的规格为准
平皮带用滑轮 圆弧型 无法兰型/带法兰型 标准型 本色阳极氧化处理
条件筛选：
类型 浮球位置固定型
形状 圆弧形
轮毂 无
种类筛选 平皮带用滑轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
材质
法兰
表面处理
轴孔形状
产品选型
外径D(mm)
圆孔孔径d(mm)
键槽孔孔径N(mm)
键槽孔孔径NK(mm)
长度L(mm)
20~100
/1
弧高H(mm)
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| ENE01 | 圆弧型 | 无法兰型 | 铝合金 | 喷细砂本色阳极氧化 |
| ENE06 | 蓝色POM | — | ||
| ENE02 | 带法兰型 | 铝合金 | 喷细砂本色阳极氧化 | |
POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度
皮带摩擦力等因素会造成磨损现象，如特殊环境工况请联系怡合达。 3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
键槽尺寸 N: 新JIS(B1301)键槽尺寸表
| NH7 | bJS9 | t公差 | |||
| 8 | +0.015 0 |
3 | ±0.0125 | 1.4 | +0.1 0 |
| 10 | |||||
| k10 | 4 | +0.0150 | 1.8 | ||
| 12 | +0.018 0 |
||||
| 15 | 5 | 2.3 | |||
| 20 | +0.021 0 |
6 | 2.8 | ||
| 25 | 8 | ±0.0180 | 3.3 | +0.2 0 |
|
| 30 | |||||

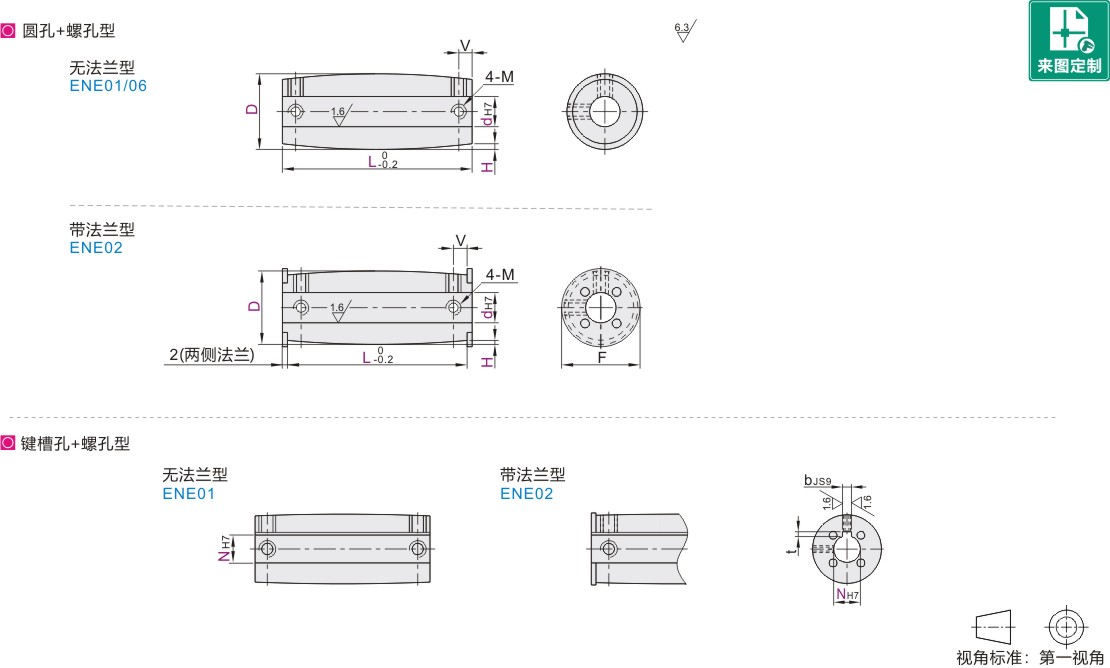

参数图
圆孔+螺孔型
| 型号 |
dH7 |
最小单位1 | H | M | V | F | ||||||||||||
| 代码 | D | L | ||||||||||||||||
| ENE01 ENE06 |
15 | 8 | 20~ 100 |
0.3
|
M4 | 3.5 | — | |||||||||||
| 20 | 8 | |||||||||||||||||
| 10 | ||||||||||||||||||
| ENE01 ENE02 ENE06 |
25 | 8 | 26 | |||||||||||||||
| 10 | ||||||||||||||||||
| 30 | 8 | 31 | ||||||||||||||||
| 10 | ||||||||||||||||||
| 12 | ||||||||||||||||||
| 35 | 10 | 36 | ||||||||||||||||
| 12 | ||||||||||||||||||
| 15 | ||||||||||||||||||
| 40 | 12 | 41 | ||||||||||||||||
| 15 | ||||||||||||||||||
| 20 | ||||||||||||||||||
| 50 | 15 | M5 | 4 | 51 | ||||||||||||||
| 20 | ||||||||||||||||||
| 25 | ||||||||||||||||||
| 60 | 20 | M6 | 4.5 | 61 | ||||||||||||||
| 25 | ||||||||||||||||||
| 30 | ||||||||||||||||||
| 80 | 25 | M8 | 6 | 81 | ||||||||||||||
| 30 | ||||||||||||||||||
| 35 | ||||||||||||||||||
键槽孔+螺孔型
| 型号 |
NH7 |
最小单位1 | H | M | V | F | ||||||||||||||
| 代码 | D | L | ||||||||||||||||||
| ENE01 | 15 | 8 | 20~100 |
0.3
|
M3 | 3.5 | — | |||||||||||||
| 20 | 8 | |||||||||||||||||||
| 10 K10 | ||||||||||||||||||||
| ENE01 ENE02 |
25 | 8 | 26 | |||||||||||||||||
| 10 K10 | ||||||||||||||||||||
| 30 | 8 | 31 | ||||||||||||||||||
| 10 K10 | ||||||||||||||||||||
| 12 | ||||||||||||||||||||
| 35 | 10 K10 | 36 | ||||||||||||||||||
| 12 | ||||||||||||||||||||
| 15 | M4 | |||||||||||||||||||
| 40 | 12 | M3 | 41 | |||||||||||||||||
| 15 | M4 | |||||||||||||||||||
| 20 | M5 | |||||||||||||||||||
| 50 | 15 | M4 | 4 | 51 | ||||||||||||||||
| 20 | M5 | |||||||||||||||||||
| 25 | ||||||||||||||||||||
| 60 | 20 | 4.5 | 61 | |||||||||||||||||
| 25 | M6 | |||||||||||||||||||
| 30 | ||||||||||||||||||||
| 80 | 25 | 6 | 81 | |||||||||||||||||
| 30 | ||||||||||||||||||||
-
