平皮带用滑轮 带肋槽型 L=40-100 标准型 本色阳极氧化处理
条件筛选：
类型 浮球位置固定型
材质 铝合金
形状 带肋槽直柱形
表面处理 喷细砂本色阳极氧化
法兰 无
轴孔形状 圆孔或键槽孔
种类筛选 平皮带用滑轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
重置
代码
产品选型
外径D(mm)
圆孔孔径d(mm)
键槽孔孔径N(mm)
键槽孔孔径NK(mm)
长度L(mm)
40~100
/1
槽顶宽X(mm)
7.0~15.0
/0.1
槽底宽Y(mm)
5.0~12.0
/0.1
槽深Z(mm)
4.0~7.0
/0.1
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| ENE11 | 带肋槽直柱型 | 无法兰型 | 铝合金 | 喷细砂本色阳极氧化 |
3D模型仅供参考 ，具体尺寸请以参数表为准 ，注意选型。
键槽尺寸 N: 新JIS(B1301)键槽尺寸表
| NH7 | bJS9 | t公差 | |||
| 8 | +0.015 0 |
3 | ±0.0125 | 1.4 | +0.1 0 |
| 10 | |||||
| k10 | 4 | +0.0150 | 1.8 | ||
| 12 | +0.018 0 |
||||
| 15 | 5 | 2.3 | |||
| 20 | +0.021 0 |
6 | 2.8 | ||
| 25 | 8 | ±0.0180 | 3.3 | +0.2 0 |
|
| 30 | |||||

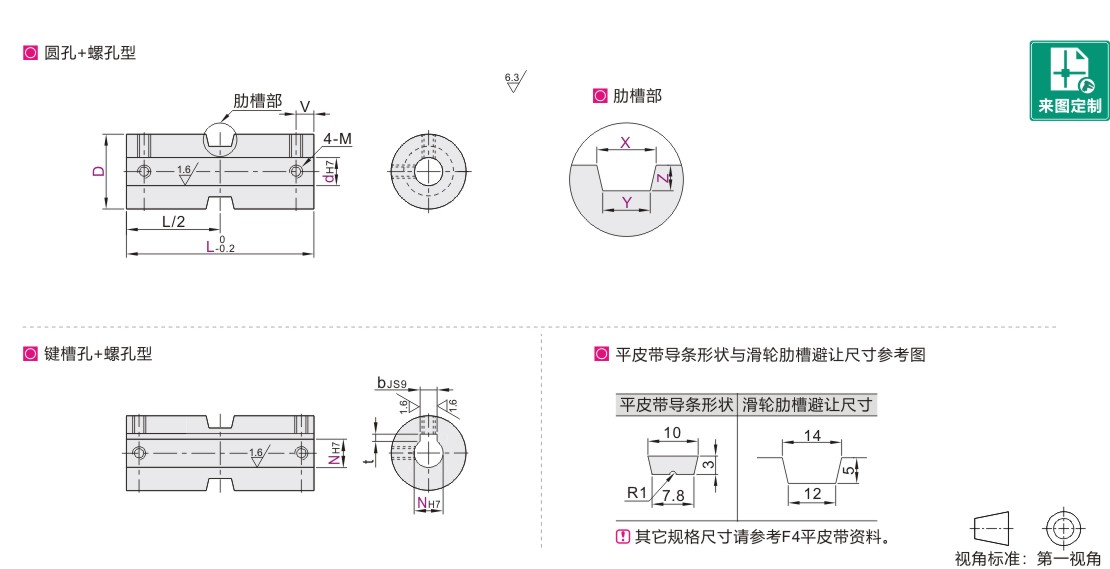

参数图
圆孔-螺孔型
| 型号 | dH7 | 最小单位1 | X | Y | Z | M | V | |||||||||||||||
| 代码 | D | L | ||||||||||||||||||||
| ENE11 | 30 | 8 | 40~100 | 7.0~15.0 | 5.0~12.0 | 4.0~7.0 | M4 | 3.5 | ||||||||||||||
| 10 | ||||||||||||||||||||||
| 12 | 4.0~6.0 | |||||||||||||||||||||
| 35 | 10 | 4.0~7.0 | ||||||||||||||||||||
| 12 | ||||||||||||||||||||||
| 15 | ||||||||||||||||||||||
| 40 | 12 | |||||||||||||||||||||
| 15 | ||||||||||||||||||||||
| 20 | ||||||||||||||||||||||
| 50 | 15 | M5 | 4 | |||||||||||||||||||
| 20 | ||||||||||||||||||||||
| 25 | ||||||||||||||||||||||
| 60 | 20 | M6 | 4.5 | |||||||||||||||||||
| 25 | ||||||||||||||||||||||
| 30 | ||||||||||||||||||||||
| 80 | 25 | M8 | 6 | |||||||||||||||||||
| 30 | ||||||||||||||||||||||
| 35 | ||||||||||||||||||||||
键槽孔-螺孔型
| 型号 | NH7 | 最小单位1 | X | Y | Z | M | V | ||||||||||||||||||
| 代码 | D | L | |||||||||||||||||||||||
| ENE11 | 30 | 8 |
D≤50时
|
7.0~15.0 | 5.0~12.0 | 4.0~7.0 | M3 | 3.5 | |||||||||||||||||
| 10 K10 | |||||||||||||||||||||||||
| 12 | 4.0~6.0 | ||||||||||||||||||||||||
| 35 | 10 K10 | 4.0~7.0 | |||||||||||||||||||||||
| 12 | |||||||||||||||||||||||||
| 15 | M4 | ||||||||||||||||||||||||
| 40 | 12 | M3 | |||||||||||||||||||||||
| 15 | M4 | ||||||||||||||||||||||||
| 20 | M5 | ||||||||||||||||||||||||
| 50 | 15 | M4 | 4 | ||||||||||||||||||||||
| 20 | M5 | ||||||||||||||||||||||||
| 25 | |||||||||||||||||||||||||
| 60 | 20 | 4.5 | |||||||||||||||||||||||
| 25 | M6 | ||||||||||||||||||||||||
| 30 | |||||||||||||||||||||||||
| 80 | 25 | 6 | |||||||||||||||||||||||
| 30 | |||||||||||||||||||||||||
-
