图片仅供参考，请以已选的规格为准
带轴平皮带用滑轮 直柱型/圆弧型/带肋槽型 L=25-100 带法兰型
条件筛选：
类型 浮球位置固定型
法兰 有
轴孔形状 带轴
种类筛选 平皮带用滑轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
形状
材质
表面处理
产品选型
外径D(mm)
轴径P(mm)
工作长度L(mm)
25~100
/1
台阶长度G(mm)
4~60
/1
台阶长度H(mm)
4~60
/1
弧高E(mm)
槽顶宽X(mm)
7~15
/0.1
槽底宽Y(mm)
5~12
/0.1
槽深Z(mm)
4~7
/0.1
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||||||||||||||||||||
| ENP51 | 带法兰型 | 直柱型 | S45C | 发黑 | |||||||||||||||||||
| ENP52 | 喷细砂无电解镀镍 | ||||||||||||||||||||||
| ENP56 | SUS304 | — | |||||||||||||||||||||
| ENP61 | 圆弧型 | S45C | 发黑 | ||||||||||||||||||||
| ENP62 | 喷细砂无电解镀镍 | ||||||||||||||||||||||
| ENP66 | SUS304 | — | |||||||||||||||||||||
| ENP71 | 带肋槽直柱型 | S45C | 发黑 | ||||||||||||||||||||
| ENP72 | 喷细砂无电解镀镍 | ||||||||||||||||||||||
| ENP76 | SUS304 | — | |||||||||||||||||||||
如对防锈有要求 ，请优先选用不锈钢材质或无电解镀镍产品。 3D模型仅供参考 ，具体尺寸请以参数表为准 ，注意选型。

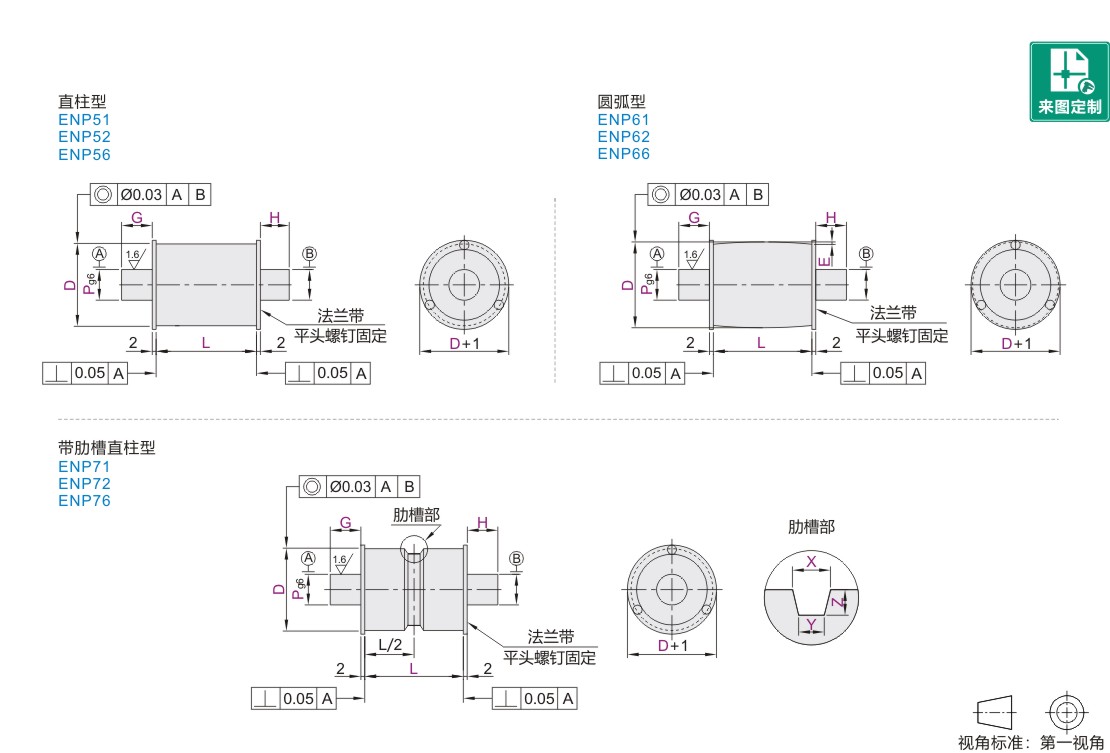

参数图
ENP51~66
| 型号 | Pg6 | L 最小单位1 |
G·H 最小单位1 |
E | ||||||||||||||||
| 代码 | D | 仅圆弧型 | ||||||||||||||||||
| 直柱型 ENP51 ENP52 ENP56 圆弧型 ENP61 ENP62 ENP66 |
20 | 6 | 25~100 | 4≤G·H≤60 G·H≤P×5 圆弧型D50~80为 8≤G·H≤60 |
0.3 0.5 |
|||||||||||||||
| 8 | ||||||||||||||||||||
| 30 | 8 | |||||||||||||||||||
| 10 | ||||||||||||||||||||
| 12 | ||||||||||||||||||||
| 35 | 10 | |||||||||||||||||||
| 12 | ||||||||||||||||||||
| 15 | ||||||||||||||||||||
| 40 | 12 | |||||||||||||||||||
| 15 | ||||||||||||||||||||
| 20 | ||||||||||||||||||||
| 50 | 15 | |||||||||||||||||||
| 20 | ||||||||||||||||||||
| 25 | ||||||||||||||||||||
| 60 | 20 | |||||||||||||||||||
| 25 | ||||||||||||||||||||
| 30 | ||||||||||||||||||||
| 80 | 25 | |||||||||||||||||||
| 30 | ||||||||||||||||||||
| 35 | ||||||||||||||||||||
ENP71~76
| 型号 | Pg6 | L 最小单位1 |
G·H 最小单位1 |
X | Y | Z | ||||||||||||||||||||||
| 代码 | D | 最小单位0.1 | ||||||||||||||||||||||||||
| ENP71 ENP72 ENP76 |
20 | 6 | 50~100 | 4≤G·H≤60 G·H≤P×5 |
7.0~15.0 | 5.0~12.0 | 4.0~5.0 | |||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||
| 30 | 8 | 4.0~7.0 | ||||||||||||||||||||||||||
| 10 | ||||||||||||||||||||||||||||
| 12 | ||||||||||||||||||||||||||||
| 35 | 10 | |||||||||||||||||||||||||||
| 12 | ||||||||||||||||||||||||||||
| 15 | ||||||||||||||||||||||||||||
| 40 | 12 | |||||||||||||||||||||||||||
| 15 | ||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||
| 50 | 15 | |||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||
| 25 | ||||||||||||||||||||||||||||
| 60 | 20 | |||||||||||||||||||||||||||
| 25 | ||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||
| 80 | 25 | |||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||
| 35 | ||||||||||||||||||||||||||||
-
