        圆皮带用滑轮 U形槽 分离式夹紧固定型

        条件筛选：

        固定方式 分离式夹紧
        形状 U槽形
        轮毂 有
        种类筛选 圆皮带用滑轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            ENS21 夹紧型 U形槽 45 S45C 发黑
            ENS31 铝合金 喷细砂本色阳极氧化



            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
            沉孔d1处会破壁，不影响使用。

            M=M3时，d1=Ø6.5 d2=Ø3.5
            M=M4时，d1=Ø8    d2=Ø4.5

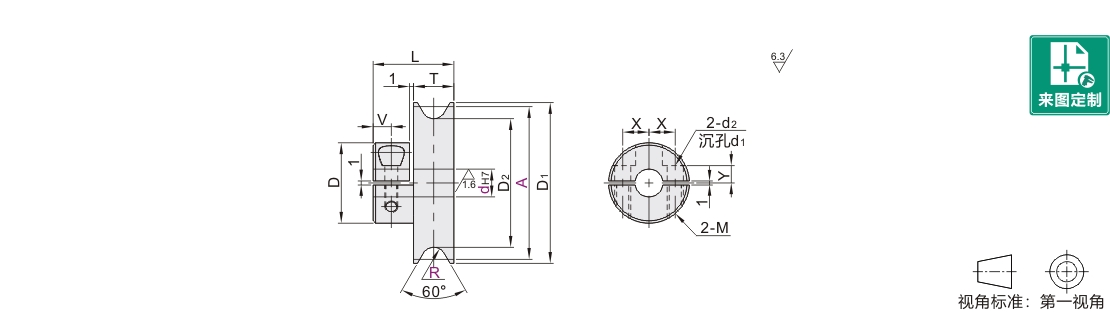

            参数图



            选型表

            型号
            		 R
            		 dH7选择
            		 D
            		 D1
            		 D2
            		 L
            		 T
            		 V
            		 X
            		 Y
            		 M
            		 适用
            皮带
            直径
            代码 A
            ENS21
            ENS31            		 20 1 4  5 16 22 18 11 5 2.5 5 3 M3 2
            30 4  5  6  6.35  8 20 32 28 7 3.5
            40 42 38
            30 1.5 4  5  6  6.35  8 20 32 27 16 10 7 3.5 M3 3
            40 42 37
            45 4  5  6  6.35  8  10  11  12 25 47 42 20 4.5 9 4.5 M4
            60 62 57
            23 2 4  5  6  6.35  8 20 25 19 16 2.5 7 3.5 M3 4
            28 30 24
            30 32 26
            40 42 36
            45 4  5  6  6.35  8  10  11  12 25 47 41 20 4.5 9 4.5 M4
            48 50 44
            60 62 56
            80 82 76
            28 2.5 4  5  6  6.35  8 20 30 23 16 2.5 7 3.5 M3 5
            40 4  5  6  6.35  8  10  11  12 25 42 35 20 4.5 9 4.5 M4
            48 50 43
            50 52 45
            60 62 55
            75 77 70
            80 82 75
            28 3 4  5  6  6.35  8 20 30 22 16 2.5 7 3.5 M3 6
            38 4  5  6  6.35 40 32 20 4.5 6.5 4.5 M4
            48 4  5  6  6.35  8  10  11  12 25 50 42 9
            50 52 44
            58 60 52
            60 62 54
            75 77 69
            95 97 89
            100 102 94
