        圆皮带用惰轮 U形槽 加宽型 标准型/外螺纹型

        条件筛选：

        类型 经济型
        形状 U槽加宽形
        壁厚 标准型
        种类筛选 圆皮带用惰轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品问答

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体
            		 外螺纹
            		 轴承
            材质
            		 表面处理
            		 材质
            		 表面处理
            		 材质
            经济款 标准款 国标 相当 国标 相当
            E-ENY01 ENY01 加宽型 标准型 45 S45C 发黑 — — — 钢
            E-ENY02 ENY02 喷细砂无电解镀镍
            E-ENY11 ENY11 铝合金 喷细砂本色阳极氧化
            E-ENY21 ENY21 0Cr18Ni9 SUS304 — 不锈钢
            E-ENY51 ENY51 外螺纹型 45 S45C 发黑 45 S45C 发黑 钢
            E-ENY52 ENY52 喷细砂无电解镀镍 无电解镀镍
            E-ENY61 ENY61 铝合金 喷细砂本色阳极氧化 0Cr18Ni9 SUS304 —
            E-ENY71 ENY71 0Cr18Ni9 SUS304 — 不锈钢



            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
            特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

            轴承为粘接式。
            外螺纹部销为粘接。
            经济型产品轴承采用经济型优选轴承。



            轴承精度：GB/T 307.1 0 级
                相当于：JIS B 1514 0 级

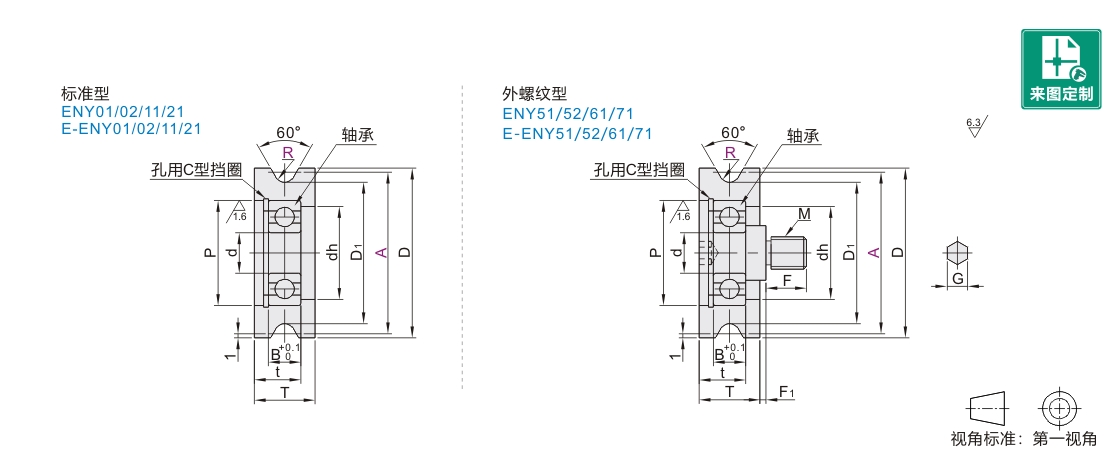

            参数图



            选型表

            型号
            		 R
            		 d
            		 P
            		 dh
            		 D
            		 D1
            		 T
            		 t
            		 B
            		 使用轴承
            		 M
            		 G
            		 F
            		 F1
            		 适用
            圆皮带直径
            代码 A

            标准款


            标准型
            ENY01
            ENY02
            ENY11
            ENY21


            外螺纹型
            ENY51
            ENY52
            ENY61
            ENY71


            经济款



            标准型
            E-ENY01
            E-ENY02
            E-ENY11
            E-ENY21


            外螺纹型
            E-ENY51
            E-ENY52
            E-ENY61
            E-ENY71

            		 (15) 1 3 10 8 17 13 10 6.5 4 BAF623ZZ — — — — 2
            (20) 5 16 13 22 18 7.5 5 BAF625ZZ
            (30) 32 28 12 9
            (20) 1.5 4 13 11 22 17 10 7.5 BAF624ZZ 3
            30 6 19 16 32 27 12 9 6 BAF626ZZ M6 3 10 1
            (23) 2 5 16 13 25 19 10 7.5 5 BAF625ZZ — — — — 4
            28 6 19 16 30 24 12
            		 9
            		 6
            		 BAF626ZZ M6 3 10 1
            30 32 26
            40 10 26 23 42 36 15 11.5 8 BAY6000ZZ M8 5 12 1.5
            48 12 28 25 50 44 BAY6001ZZ M10 6 15
            60 62 56
            (23) 2.5 5 16 13 25 18 10 7.5 5 BAF625ZZ — — — — 5
            28 6 19 16 30 23 12 9 6 BAF626ZZ M6 3 10 1
            40 10 26 23 42 35 15 11.5 8 BAY6000ZZ M8 5 12 1.5
            48 50 43
            50 12 28 25 52 45 BAY6001ZZ M10 6 15
            60 62 55
            28 3 6 19 16 30 22 12 9 6 BAF626ZZ M6 3 10 1 6
            38 10 26 23 40 32 15 11.5 8 BAY6000ZZ M8 5 12 1.5
            48 12 28 25 50 42 BAY6001ZZ M10 6 15
            50 52 44
            60 62 54
            80 82 74
            100 102 94
            50 4 52 42 15 1.5 8
            60 62 52
            80 82 72
            100 15 32 28 102 92 16 12.5 9 BAY6002ZZ 1
            120 122 112
            60 5 12 28 25 62 50 15 11.5 8 BAY6001ZZ 15 1.5 10
            80 82 70
            100 15 32 28 102 90 16 12.5 9 BAY6002ZZ 1
            120 122 110
            140 142 130



            带( )的尺寸不适用于外螺纹型。
