        怡合达自营 三相三线开环步进驱动器 步距角1.2° 电压AC18~80V 驱动电流0~5.9A 适用ZJT55 86系列步进电机 开环控制

        品牌名称：

        怡合达

        条件筛选：

        电压 AC18~80V
        线制 三线
        电源 三相
        驱动电流 0~5.9A
        控制方法 开环控制
        步距角 1.2°
        种类筛选 步进驱动器

        产品型号：

        ZJX55

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 步距角 适用步进电机
            ZJX55 三相三线开环步进驱动器 1.2° ZJT55（86系列）



            应用
            雕刻机、激光设备、标贴机、电子设备、广告设备、包装设备。
            特点
            新一代32位DSP控制技术，高性价比，平稳性佳，噪音，振动性能优越；
            设有16档等角度恒力矩细分，最高分辨率60000步/转；
            电流控制平滑，精准，电机发热小；
            低频小细分时具有极佳的平稳性；
            步进脉冲停止超过200ms时，电机电流减半；
            光隔离差分信号输入，抗干扰能力强；
            最高脉冲响应频率可达350KHZ；
            驱动电流有效值在5.9A以下可调；
            具有过压、欠压、过流保护等出错保护功能；
            体积小巧，是一款经济、小巧的步进驱动器，体积为151x94x54mm³;
            净重：0.5kg。

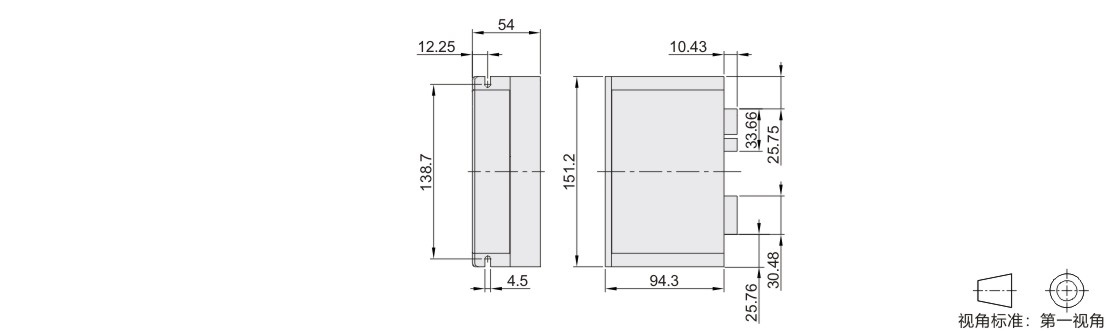

            参数图



            选型表

            型号 电压 驱动电流 线制 细分 驱动器极性
            代码
            ZJX55 AC18~80V 0~5.9A 3 16档
            最高分辨率
            60000步/转            		 双极

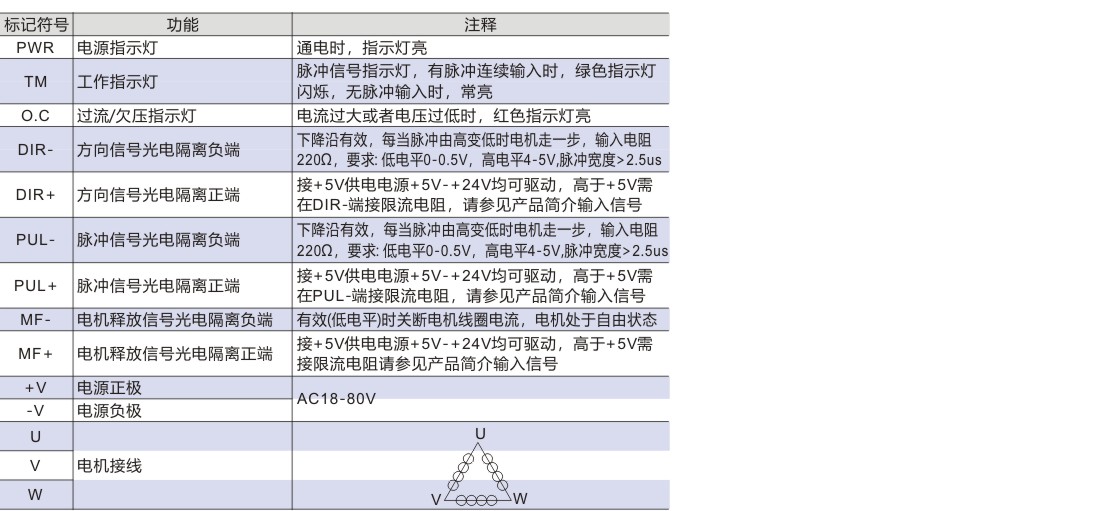

            指示灯引脚功能说明



            注意
            输入电压不要超过AC80V；
            输入控制信号电平为5V，当高于5V时需要接限流电阻（接法见产品简介）；
            过流(电流过大或电压过小)时故障指示灯O.C灯闪烁，请检查电机接线及其它短路故障或
               是否电压过低，若是电机接线及其它短路故障，排除后需要重新上电恢复；
            驱动器械通电时绿色指示灯PWR亮；
            有脉冲输入时，TM指示灯闪烁；无脉冲输入时，TM指示灯常亮。

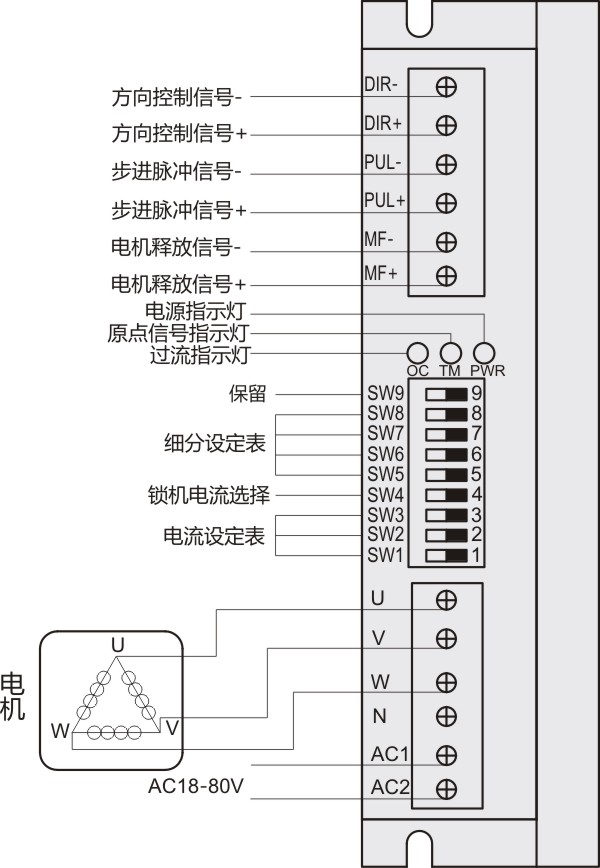

            驱动器接线示意图

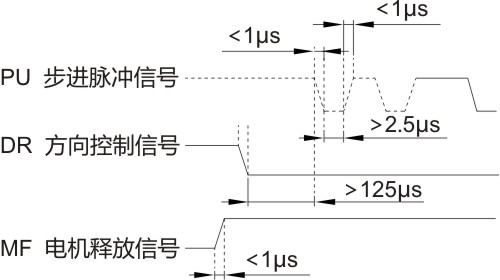

            输入信号波形时序图





            细分设定表

            PU/Rev 400 500 600 800 1000 1200 2000 3000 4000 5000 6000 10000 12000 20000 30000 60000
            SW8 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
            SW7 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
            SW6 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
            SW5 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF



            SW9：保留



            电流表

            RMS Default 2.3 2.9 3.5 4.1 4.6 5.2 5.9
            peak Default 3.2 4.0 4.9 5.7 6.4 7.3 8.3
            SW3 ON ON ON ON OFF OFF OFF OFF
            SW2 ON ON OFF OFF ON ON OFF OFF
            SW1 ON OFF ON OFF ON OFF ON OFF



            SW4：OFF=半流锁机，ON=全流锁机
