        怡合达自营 经济型刹车调速电机 减速机 电机法兰尺寸104 功率140W GU组合型

        品牌名称：

        怡合达

        条件筛选：

        电机法兰尺寸 104
        电机类型 经济型刹车调速电机
        适用减速机载荷 GU型
        适用减速机形状 标准型
        种类筛选 调速电机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

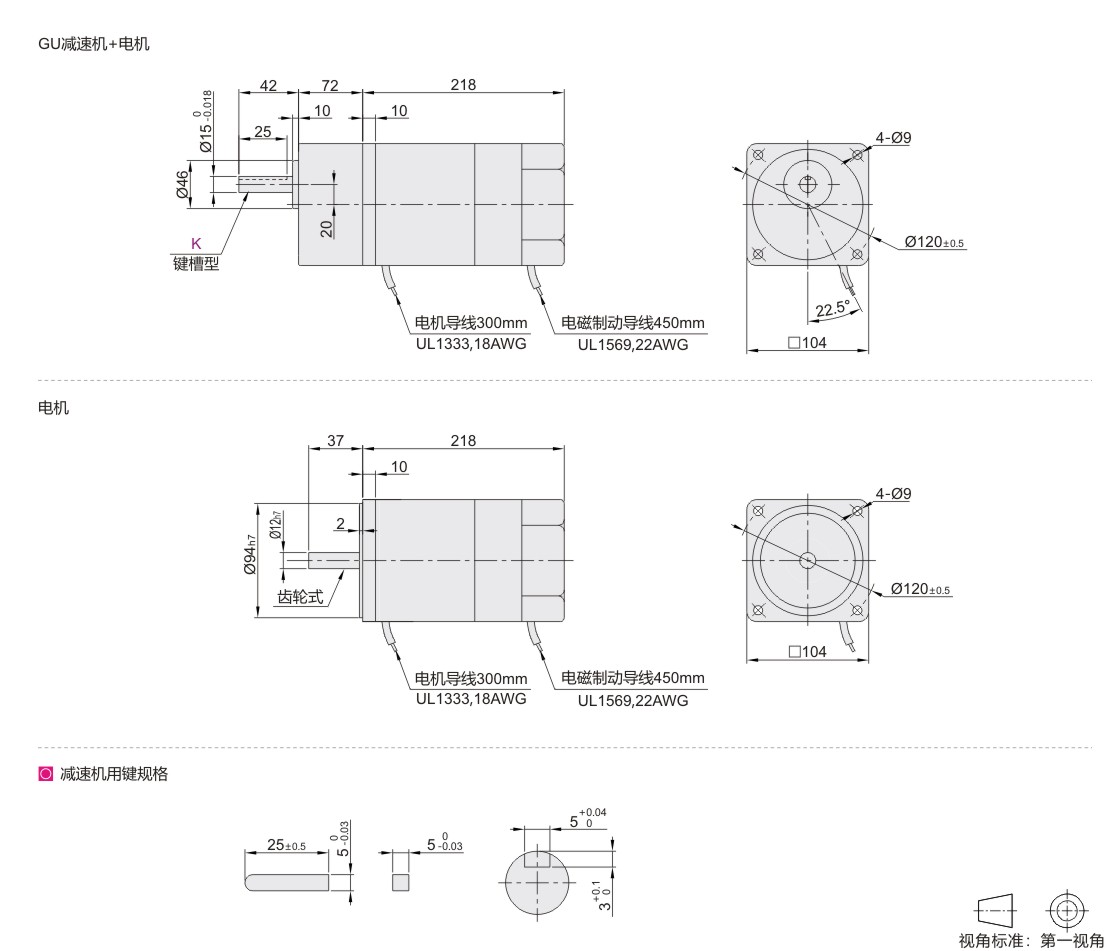

            参数图

            材质图
            代码 类型 齿轮类型
            ZJV75 刹车调速电机 电机 GU型
            ZJV42 减速机





            参数图



             电机

            型号 电极 功率
            W            		 电压
            V            		 频率
            Hz            		 调速范围
            rpm            		 容许转矩 启动扭矩 电容
            μF            		 适用速度控制器
            		 适用
            减速机            		 重量
            kg
            代码 规格 1200rpm时 90rpm时
            N·m N·m N·m
            ZJV75 A110 4 140 110 50 90~1350 0.830 0.420 0.620 35.0 ZJC57-140-110-104 ZJV42 5.1
            C220 4 140 220 50 90~1350 0.830 0.420 0.620 10.0 ZJC57-140-220-104



            获得CE认证的产品，为过热保护型。



             减速机

            型号
            		 轴型
            		 轴承类型
            		   50Hz
            		 60Hz
            		 重量
            kg
            		 适用电机
            代码 减速比
            rpm            		 转速
            rpm            		 扭矩 转速
             rpm            		 扭矩
             kg-cm  N-m kg-cm N-m
            ZJV42 3 K
            键槽型            		 B1
            滚珠轴承型            		 500 26.5 2.6  600  21.4 2.1 2.1 ZJV75
            3.6 417 31.6 3.1  500  25.5 2.5
            5 300 44.8 4.4  360  35.7 3.5
            6 250 53.0 5.2  300  42.8 4.2
            7.5 200 67.3 6.6  240  54.0 5.3
            9 166 80.6 7.9  200  64.2 6.3
            12.5 120 101 9.9  144  80.6 7.9
            15 100 120 11.8  120  96.9 9.5
            18 83 144  14.2   100  116 11.4
            25 60 181  17.8  72 147 14.4
            30 50 218  21.4  60 175 17.2
            36 41 262  25.7  50 211 20.7
            50 30 363  35.6  36 292 28.7
            60 25 400  40  30 352 34.5
            75 20 400  40  24 400 40
            90    16 400  40  20 400 40
            100 15 400  40  18 400 40
            120  12.5  400  40  15 400 40
            150  10  400  40  12 400 40
            180  8.3  400  40  10 400 40
            200  7.5  400  40  9 400 40



            减速比12.5~18的电机反方向回转，其余减速比电机同一个方向回转。
            回转数以电机的同步回转数（50Hz:1500rpm,60Hz:1800rpm）为基准，除以减速比来计算。实际的回转数随负载的大小，因此标示的数值少2-20%左右。
