        怡合达自营 直角普通调速电机 减速机 电机法兰尺寸90 功率40W GU组合型

        品牌名称：

        怡合达

        条件筛选：

        适用减速机类型 GU型
        电机法兰尺寸 90
        电机类型 普通调速电机
        电机功率（W） 40
        种类筛选 电机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 输出轴 齿轮类型
            ZKR52 普通调速电机 电机 — GU型
            ZKR13 减速机 实心轴
            ZKR14 空心轴

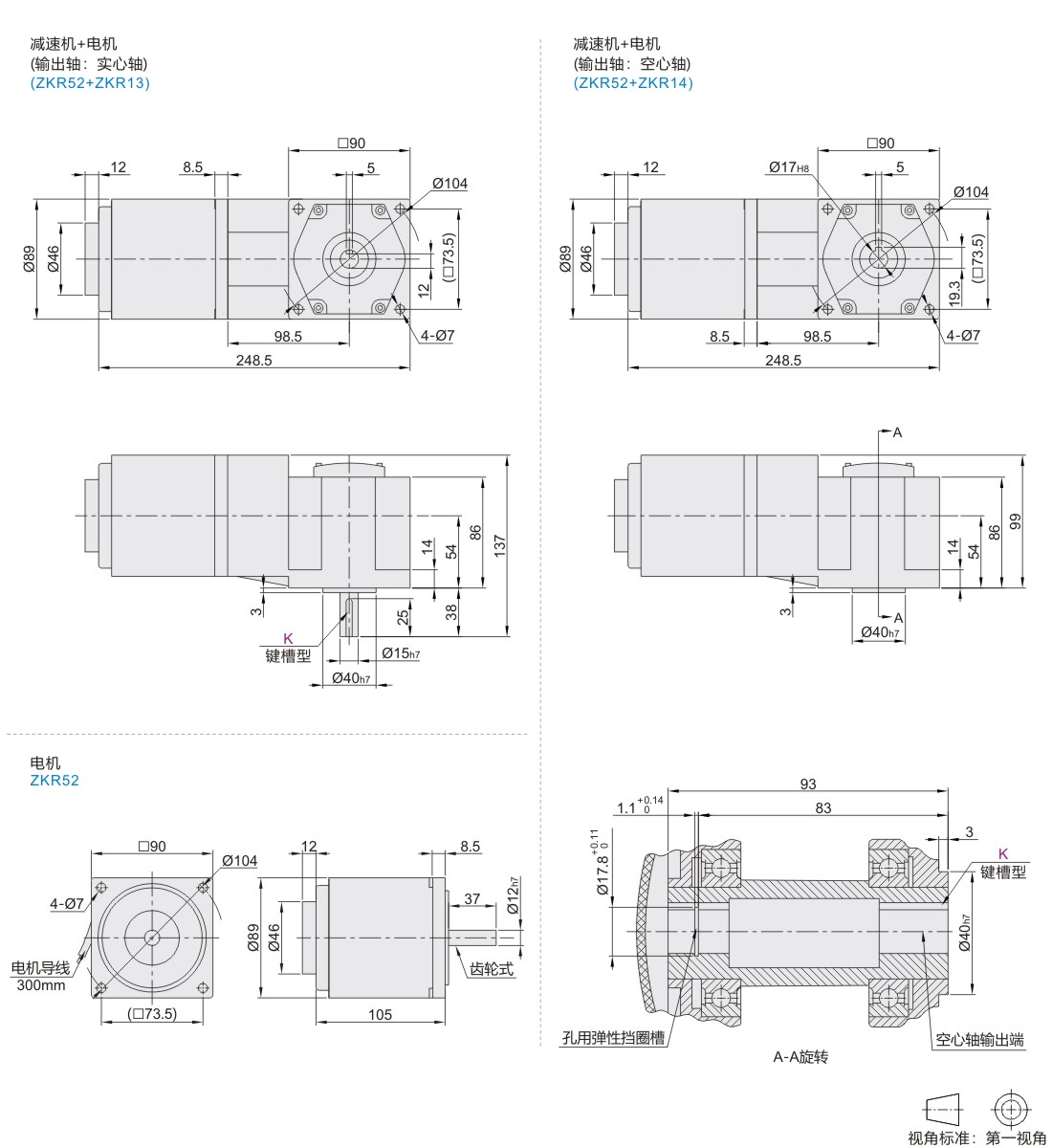

            参数图


             电机

            型号 电极 功率
            W            		 电压
            V            		 频率
            Hz            		 启动扭矩
            N·m            		 额定扭矩
            N ·m            		 电容
            μF            		 适用速度控制器 适用
            减速机            		 重量kg
            代码 规格
            ZKR52 A110 4  40  110  50  0.367  0.294 10.0  ZKR91-40-110-90 ZKR13/14 2.3
            C220 220  2.5  ZKR91-40-220-90



            获得CE认证的产品，为过热保护型。


             减速机

            型号
            		 轴型
            		 轴承类型
            		 50Hz
            		 60Hz
            		 重量
            kg
            		 适用电机
            代码 减速比
            rpm            		     转速
                 rpm            		 扭矩      转速
                  rpm            		 扭矩
            kg-cm N-m kg-cm N-m
            实心轴
            ZKR13


            空心轴
            ZKR14            		 3  K
            键槽型            		 B1
            滚珠轴承型            		        500          7.3  0.72         600  6.08  0.6  ZKR13
            2.9

            ZKR14
            2.8            		 ZKR52
            5         300        12  1.18         360  10  0.983
            6         250        14.5  1.43         300  12.08  1.192
            7.5         200        18  1.77         240  15  1.475
            10         150        24.2  2.4         180  20.17  2
            12.5         120        30  2.94         144  25  2.45
            15         100        36  3.53         120  30  2.942
            20  75        43.6  4.28         90  36.33  3.567
            25  60        55  5.0         72  45.83  4.167
            30  50        65.5  6.24         60  54.58  5.2
            36  40        78  7.7         48  65  6.417
            40  35        87  8.57         42  72.5  7.142
            50  30        98  9.64         36  81.67  7.883
            60  25  100  9.81         30  83.33  8.175
            75  20  100  9.81         24  83.33  8.175
            100  15  100  9.81         18  83.33  8.175
            120  12  100  9.81         14.4  83.33  8.175
            150  10  100  9.81         12  83.33  8.175
            180  8  100  9.81         9.6  83.33  8.175
            200  7  100  9.81        8.4  83.33  8.175
            250  6  100  9.81        7.2  83.33  8.175
            300  5  100  9.81     6  83.33  8.175
            500  3  100  9.81       3.6  83.33  8.175



            当负载扭矩超过减速电机最大允许负载扭矩，并有堵转情况存在时，请在减速箱输出轴和负载连接处加装扭矩限制装置，确保齿轮减速箱正常运行。
            回转数以电机的同步回转数（50Hz:1500rpm,60Hz:1800rpm）为基准，除以减速比来计算。实际的回转数随负载的大小，因此标示的数值少2-15%左右。
