产品选型
规格
图片仅供参考，请以已选的规格为准
怡合达自营 直角可逆定速电机 减速机 电机法兰尺寸104 功率180W GU组合型
品牌名称：
怡合达
条件筛选：
适用减速机类型 GU型
电机法兰尺寸 104
电机类型 可逆定速电机
电机功率（W） 180
种类筛选 电机
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录

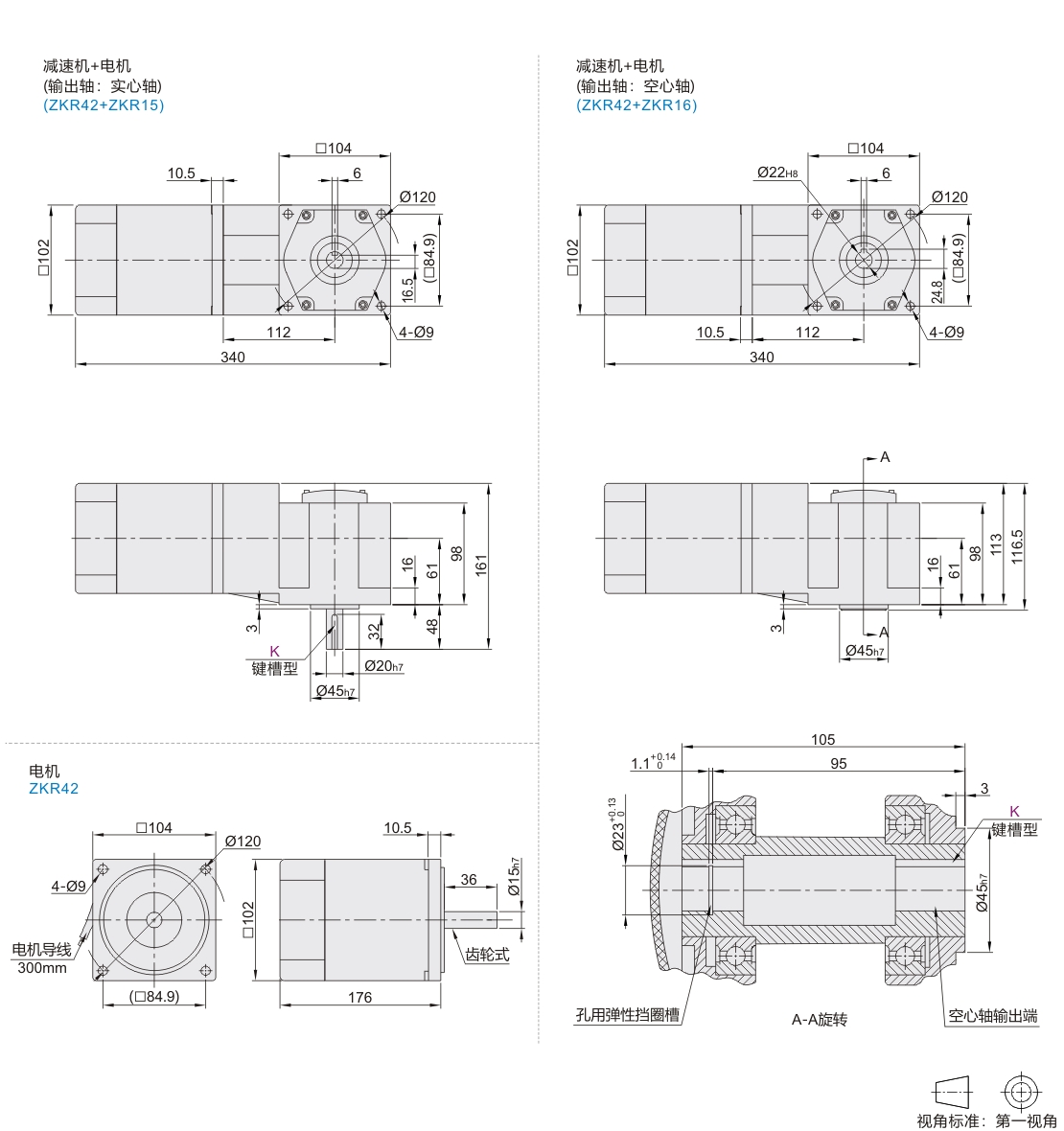

技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
输出轴 |
齿轮类型 | |
| ZKR42 | 可逆定速电机 |
电机 | 一 | GU型 |
| ZKR15 | 减速机 |
实心轴 | ||
| ZKR16 | 空心轴 | |||
参数图
电机
| 型号 | 电极 | 功率 W |
电压 V |
频率 Hz |
启动扭矩 N·m |
额定扭矩 N·m |
电容 μF |
适用 减速机 |
重量kg | |
| 代码 | 规格 | |||||||||
| ZKR42 | A110 | 4 | 180 | 110 | 50 | 1.837 | 1.47 | 40.0 | ZKR15/16 | 5.0 |
| C220 | 220 | 10.0 | ||||||||
交流感应定速电机，是获得CE认证的产品，为过热保护型。
减速机
| 型号 | 轴型 | 轴承类型 | 50Hz | 60Hz | 重量 kg |
适用电机 | |||||
| 代码 | 减速比 rpm |
转速 rpm |
扭矩 | 转速 rpm |
扭矩 | ||||||
| kg-cm | N-m | kg-cm | N-m | ||||||||
| 实心轴 ZKR15 空心轴 ZKR16 |
3 | K 键槽型 |
B1 滚珠轴承型 |
500 | 32.3 | 3.17 | 600 | 26.92 | 2.642 | ZKR15 3.9 ZKR16 3.8 |
ZKR42 |
| 5 | 300 | 54 | 5.28 | 360 | 45 | 4.4 | |||||
| 7.5 | 200 | 81 | 7.92 | 240 | 67.5 | 6.6 | |||||
| 10 | 150 | 94.7 | 9.28 | 180 | 78.92 | 7.733 | |||||
| 12.5 | 120 | 127.5 | 12.68 | 144 | 106.25 | 10.483 | |||||
| 15 | 100 | 154.5 | 15.23 | 120 | 128.75 | 12.692 | |||||
| 18 | 83 | 170 | 16.7 | 99.6 | 141.67 | 13.917 | |||||
| 20 | 75 | 189 | 18.7 | 90 | 157.5 | 15.583 | |||||
| 25 | 60 | 237 | 23.2 | 72 | 197.5 | 19.333 | |||||
| 30 | 50 | 284 | 27.8 | 60 | 236.67 | 23.167 | |||||
| 36 | 41 | 310 | 30.1 | 49.2 | 258.33 | 25.083 | |||||
| 40 | 37 | 344 | 33.4 | 44.4 | 286.67 | 27.833 | |||||
| 50 | 30 | 430 | 42.2 | 36 | 358.33 | 35.167 | |||||
| 60 | 25 | 440 | 43 | 30 | 366.67 | 35.833 | |||||
| 75 | 20 | 440 | 43 | 24 | 366.67 | 35.833 | |||||
| 100 | 15 | 440 | 43 | 18 | 366.67 | 35.833 | |||||
| 120 | 12 | 440 | 43 | 14.4 | 366.67 | 35.833 | |||||
| 150 | 10 | 440 | 43 | 12 | 366.67 | 35.833 | |||||
| 180 | 8 | 440 | 43 | 9.6 | 366.67 | 35.833 | |||||
| 200 | 7 | 440 | 43 | 8.4 | 366.67 | 35.833 | |||||
| 250 | 6 | 440 | 43 | 7.2 | 366.67 | 35.833 | |||||
| 300 | 5 | 440 | 43 | 6 | 366.67 | 35.833 | |||||
| 500 | 3 | 440 | 43 | 3.6 | 366.67 | 35.833 | |||||
当负载扭矩超过减速电机最大允许负载扭矩，并有堵转情况存在时，请在减速箱输出轴和负载连接处加装扭矩限制装置，确保齿轮减速箱正常运行。 回转数以电机的同步回转数（50Hz:1500rpm,60Hz:1800rpm）为基准，除以减速比来计算。实际的回转数随负载的大小，因此标示的数值少2-15%左右。
-
