        怡合达自营 直角普通调速电机 减速机 电机法兰尺寸104 功率180W GU组合型

        品牌名称：

        怡合达

        条件筛选：

        适用减速机类型 GU型
        电机法兰尺寸 104
        电机类型 普通调速电机
        电机功率（W） 180
        种类筛选 电机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

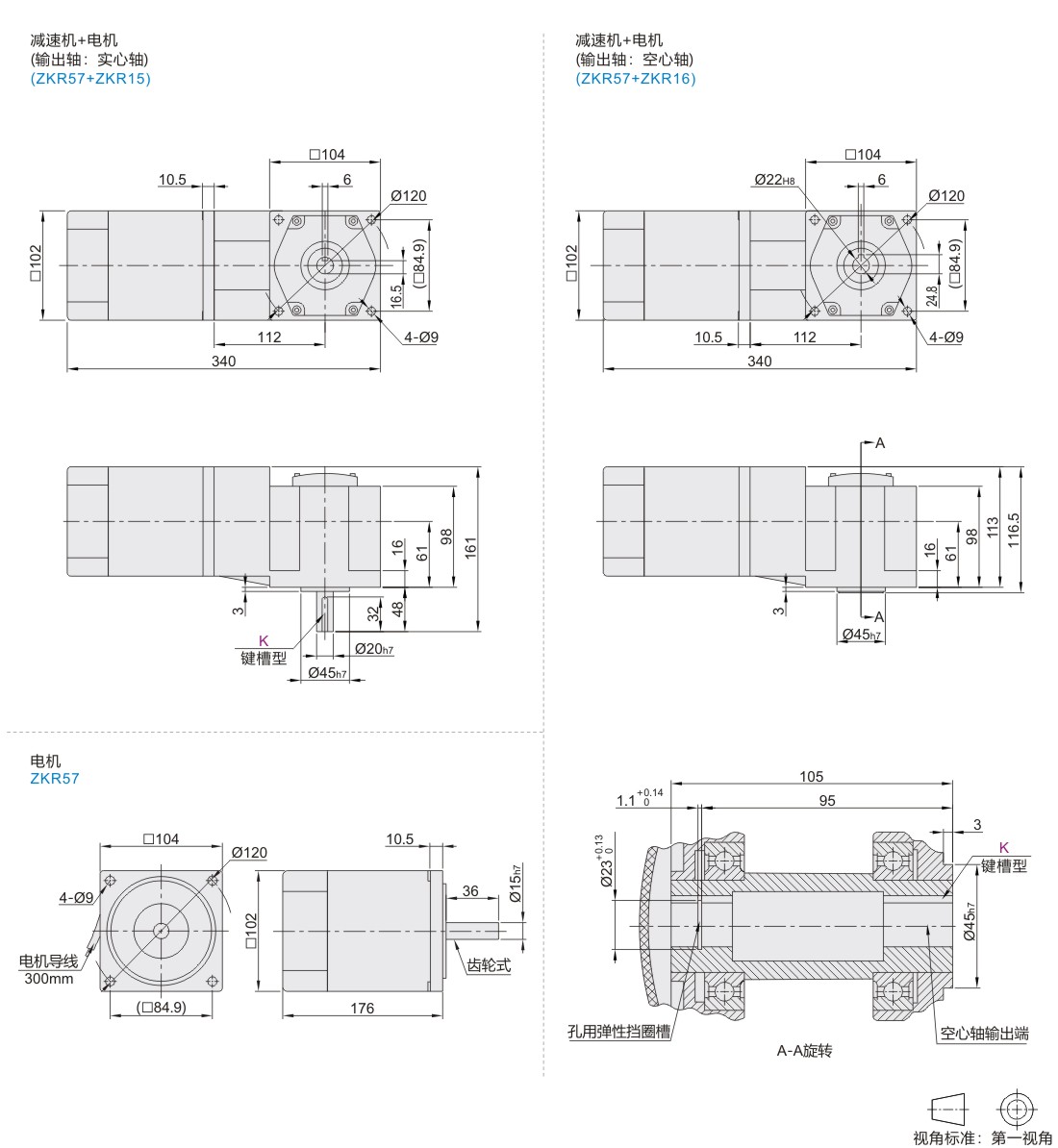

            参数图

            材质图
            代码 类型 输出轴 齿轮类型
            ZKR57 普通调速电机 电机 — GU型
            ZKR15 减速机 实心轴
            ZKR16 空心轴





            参数图


             电机

            型号 电极 功率
            W            		 电压
            V            		 频率
            Hz            		 启动扭矩
            N·m            		 额定扭矩
            N ·m            		 电容
            μF            		 适用速度控制器 适用
            减速机            		 重量kg
            代码 规格
            ZKR57 A110 4  180  110  50  1.837 1.47 40.0  ZKR91-180-110-104 ZKR15/16 5.0
            C220 220  10.0  ZKR91-180-220-104



            获得CE认证的产品，为过热保护型。


             减速机

            型号
            		 轴型
            		 轴承类型
            		 50Hz
            		 60Hz
            		 重量
            kg
            		 适用电机
            代码 减速比
            rpm            		       转速
                   rpm            		 扭矩 转速
            rpm            		 扭矩
            kg-cm N-m kg-cm N-m
            实心轴
            ZKR15


            空心轴
            ZKR16            		 3  K
            键槽型            		 B1
            滚珠轴承型            		        500  32.3  3.17      600  26.92  2.642  ZKR15
            3.9

            ZKR16
            3.8            		 ZKR57
            5         300  54  5.28      360  45  4.4
            7.5         200  81  7.92      240  67.5  6.6
            10         150  94.7  9.28      180  78.92  7.733
            12.5         120  127.5      12.68      144  106.25  10.483
            15         100  154.5     15.23      120  128.75  12.692
            18  83  170     16.7       99.6  141.67  13.917
            20  75  189       18.7  90  157.5  15.583
            25  60  237       23.2  72  197.5  19.333
            30  50  284      27.8  60  236.67  23.167
            36  41  310      30.1       49.2  258.33  25.083
            40  37  344      33.4       44.4  286.67  27.833
            50  30  430      42.2  36  358.33  35.167
            60  25  440       43  30  366.67  35.833
            75  20  440       43  24  366.67  35.833
            100  15  440       43  18  366.67  35.833
            120  12  440       43       14.4  366.67  35.833
            150  10  440       43  12  366.67  35.833
            180  8  440       43  9.6  366.67  35.833
            200  7  440       43  8.4  366.67  35.833
            250  6  440       43  7.2  366.67  35.833
            300  5  440       43  6  366.67  35.833
            500  3  440       43  3.6  366.67  35.833



            当负载扭矩超过减速电机最大允许负载扭矩，并有堵转情况存在时，请在减速箱输出轴和负载连接处加装扭矩限制装置，确保齿轮减速箱正常运行。
            回转数以电机的同步回转数（50Hz:1500rpm,60Hz:1800rpm）为基准，除以减速比来计算。实际的回转数随负载的大小，因此标示的数值少2-15%左右。
