图片仅供参考，请以已选的规格为准
奥托尼克斯 电感式接近传感器 超小型 通用型 方型 直接出线2m/3芯线
品牌名称：
奥托尼克斯
条件筛选：
接线方式 直接出线2m/3芯线
形状 方型
输出方式 常开
种类筛选 电感式接近传感器
参数筛选：
检测距离
检测面
类型
输出功能
产品代码：
有 12 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
| PS | 超小型 |
| PSN | 通用型 |

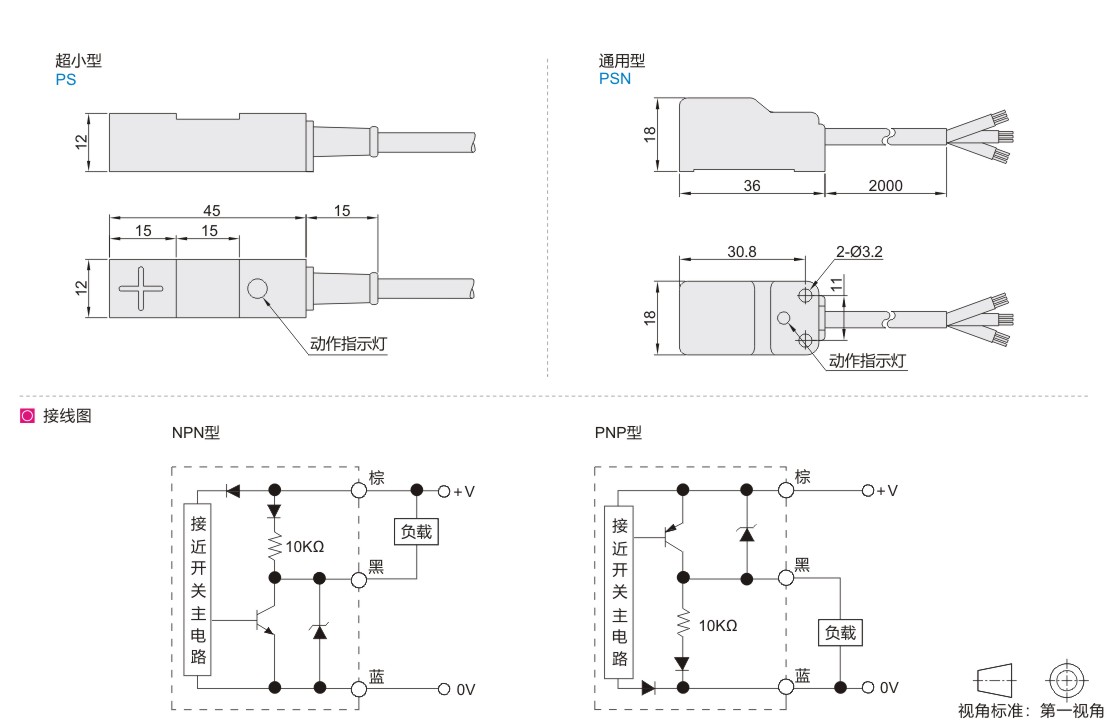

参数图
性能表
| 类型 | 超小型 | 通用型 | ||||||||||||||||||||||||||||
| 应差距离 | 检测距离的10%以下 | |||||||||||||||||||||||||||||
| 电源电压 | 12-24VDC(使用电压范围：10-30VDC) | |||||||||||||||||||||||||||||
| 消耗电流 | 10mA以下 | |||||||||||||||||||||||||||||
| 残留电压 | 1.5V以下 | |||||||||||||||||||||||||||||
| 温度影响 | 环境温度20℃时，影响为检测距离的±10%以内 | |||||||||||||||||||||||||||||
| 控制输出 | 200mA以下 | |||||||||||||||||||||||||||||
| 绝缘阻抗 | 50MΩ以上(以500VDC为基准) | |||||||||||||||||||||||||||||
| 耐电压 | 1500VAC 50/60Hz持续1分钟 | |||||||||||||||||||||||||||||
| 耐振动 | 10~55Hz(周期1分钟)振幅1mm X，Y，Z方向各2小时 | |||||||||||||||||||||||||||||
| 耐冲击 | 500m/s²(50G) X，Y，Z方向各3次 | |||||||||||||||||||||||||||||
| 指示灯 | 动作指示灯(红色LED) | |||||||||||||||||||||||||||||
| 使用温度 | -25~70℃(未结冰状态) | |||||||||||||||||||||||||||||
| 存储温度 | -30~80℃(未结冰状态) | |||||||||||||||||||||||||||||
| 环境湿度 | 35~95%RH(未结露状态) | |||||||||||||||||||||||||||||
| 保护电路 | 浪涌保护，电源反接保护，过载/短路保护 | |||||||||||||||||||||||||||||
| 防护等级 | IP67(IEC规格) | |||||||||||||||||||||||||||||
| 材质 | 外壳：耐热ABS；一般型线缆(黑色)：聚氯乙烯(PVC) | |||||||||||||||||||||||||||||
通用型
| 型号 | 外壳尺寸 | 检测距离 | 输出功能 | 输出方式 | 检测面 | 应答频率(注1) |
接线方式 |
|||||||||||||||||||||||||||||||
| 代码 | ||||||||||||||||||||||||||||||||||||||
| PSN17-5DN | 18×18 | 5 | NPN | 常开 | 前面 | 700Hz | 直接出线 2M/3芯线 |
|||||||||||||||||||||||||||||||
| PSN17-5DP | PNP | |||||||||||||||||||||||||||||||||||||
| PSN17-8DN | 8 | NPN | 200Hz | |||||||||||||||||||||||||||||||||||
| PSN17-8DP | PNP | |||||||||||||||||||||||||||||||||||||
| PSN17-5DNU | 5 | NPN | 上面 | 700Hz | ||||||||||||||||||||||||||||||||||
| PSN17-5DPU | PNP | |||||||||||||||||||||||||||||||||||||
| PSN17-8DNU | 8 | NPN | 200Hz | |||||||||||||||||||||||||||||||||||
| PSN17-8DPU | PNP | |||||||||||||||||||||||||||||||||||||
注1:此处的应答频率为平均值。测量条件：使用标准检测物体，检测物体的间距为标准检测物体的两倍且设定距离为检测距离1/2。
-
