图片仅供参考，请以已选的规格为准
OPTEX 激光传感器 双通道输出型 漫反射型 有效检测距离0~4500mm
品牌名称：
OPTEX
条件筛选：
类型 双通道输出型
检测方式 漫反射型
检测距离（mm） 0~4500
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR12 | 双通道输出型 | 漫反射型 |
特点
采用TOF（Time Of Flight）飞行时间技术。不受物体表面状态、倾斜角度及不同颜色影响；
采用Class 1激光，实现长距离检测。

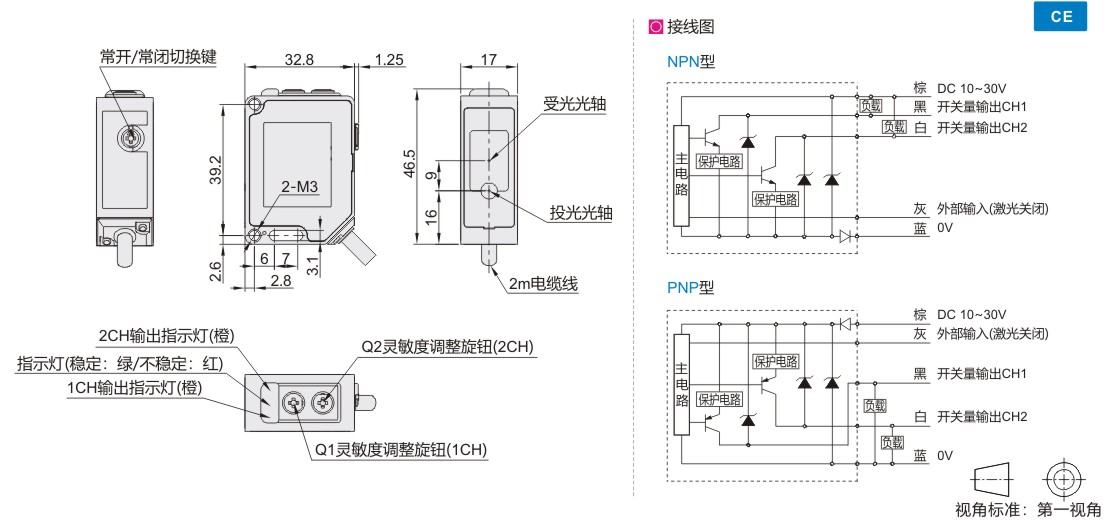

参数图
选型表
| 型号 | 检测距离 | 电源电压 | 光源 | |
| 代码 | 输出功能 | |||
| ZHR12 | N(NPN) P(PNP) |
0~4500mm | DC10~30V±10% | 红色半导体激光 650nm |
技术参数
| 检测物体 | 不透明体(反射率6%~90%) |
| 光源 | 红色半导体激光波长：650nm |
| 激光等级 | CLASS1(IEC/JIS/FDA) |
| 光斑尺寸 | 约Ø17mm(距离4.5m处) |
| 响应时间 | 0.5ms以下 |
| 滞后现象 | 15%以下 |
| 灵敏度调整 | 4圈电位器按钮 |
| 指示灯 | 开关量输出1CH/2CH指示灯(橙)、稳定指示灯(稳定：绿；不稳定:红) |
| 外部输入 | 激光关闭控制 |
| 开关量输出 | 1CH/2CH NPN/PNP集电极开路 Max.100mA/DC30V 残留电压1.8V以下 |
| 防相互干扰 | Max.2只 |
| 输出方式 | 常开/常闭模式可切换(2CH型：1CH·2CH的输出方式一致) |
| 保护电路 | 反接保护、过电流保护、内部短路保护(VDE160) |
| 温度漂移 | Max.±5%F.S./℃(距离1m处，检测物反射率90%时) |
| 预热时间 | 300ms |
| 消耗电流 | 85mA以下 |
| 适用法令 | EMC指令(2004/108/EC)/FDA规则(21CFR 1040.10及1040.11) |
| 适用规格 | EN 60947~5~2/IEC 60825~1 |
| 社内规格 | 耐噪音：Feilen Level4 |
| 环境温度/湿度 | -10~+50℃/35~85%RH(不结露、不结冰的情况下) |
| 存储温度/湿度 | -40~+70℃/35~95%RH(不结露、不结冰的情况下) |
| 环境照度 | 太阳光：4000Lx以下/白炽灯3000Lx以下 |
| 抗震动 | 10~55Hz，双振幅1.5mm，X、Y、Z各方向二小时 |
| 耐撞击 | 约500m/s²(约50G)，X、Y、Z方向各3次 |
| 保护等级 | IEC规格IP67 |
| 材质 | 外壳：ABS镜头：PMMA |
-
