图片仅供参考，请以已选的规格为准
隔热板 树脂玻纤复合/无机工程复合材料 淡黄色/银灰色 220/600℃ 标准型/孔加工型
条件筛选：
形状 方形
材料 国产材料
种类筛选 隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 17 项未选择
代码
参数选型
加工类型
性能
最高使用温度°C
材质
颜色
产品选型
规格
孔型
长度A(mm)
15~850
/1
宽度B(mm)
15~650
/1
厚度T(mm)
F
5~845.5
/0.5
G
5~845.5
/0.5
N
Z
M
L
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 使用环境 温度 |
导热系数 (W/m . k) |
抗压强度 ( N/mm²) at23°C |
抗折强度 ( N/mm²) at23°C |
密度 (g/cm³) |
|
| JAC01 | 标准级 | 标准型 | 树脂玻纤复合材料 | 淡黄色 | 常温~220℃ | 0.19 | 600 | 380 | 1.9 |
| JAC02 | 孔加工型 | ||||||||
| JAC21 | 耐热级 | 标准型 | 无机工程 复合材料 |
银灰色 | 常温~600℃ | 0.12 | 400 | 200 | 2.1 |
| JAC22 | 孔加工型 | ||||||||
A≥B。 由于材料特性 ，螺纹孔加工仅适用JAC02 ,不适用JAC22。
参数图
标准型
| 型号 |
最小单位1 |
T |
||||
| 代码 | 规格 | A |
B |
|||
| 标准级 JAC01 耐热级 JAC21 |
3 | 15~850 | +1.0 0 |
15~650 | +1.0 0 |
3 |
| 5 | 5 | |||||
| 10 | 10 | |||||
| 15 | 15 | |||||
| 5P | 15~250 | ±0.3 | 15~250 | ±0.3 | 5 | |
| 10P | 10 | |||||
孔加工型
| 型号 | 孔型 | 最小单位1 | T | F(最小单位0.5) | G(最小单位0.5) | N (通孔) |
Z(沉孔) | 螺纹套 | |||||||
| 代码 | 规格 | A | B | 通孔/螺纹套 | 沉孔 | 通孔/螺纹套 | 沉孔 | M | L(插入长度) | ||||||
| 标准级 JAC02 耐热级 JAC22 |
3 | 2K 2KL 4K 6K |
18~850(2K·2KL·4K) 27~850(6K) |
+1.0 0 |
18~650(2K·2KL·4K) 27~650(6K) |
0 | 3 | 9~845.5(2KL) 9~832(2K·4K) 9~416(6K) |
10~845.5(2KL) 10~832(2K·4K) 10~416(6K) |
5~845.5(2K) 5~832(2KL) 9~832(4K·6K) |
6~845.5(2K) 6~832(2KL) 10~832(4K·6K） |
3 | — | — | — |
| 5 | 5 | 4 | — | 3 4 | 从孔加工 详图中选择 |
||||||||||
| 10 | 10 | 5 | 4 5 6 | 3 4 5 6 8 10 | |||||||||||
| 15 | 15 | 6 | 4 5 6 8 | 3 4 5 6 8 10 | |||||||||||
| 5P | 18~250(2K·2KL·4K) 27~250(6K) |
±0.3 | 18~250(2K·2KL·4K) 27~250(6K) |
±0.3 | 5 | 9~245.5(2KL) 9~232(2K·4K) 9~116(6K) |
10~245.5(2KL) 10~232(2K·4K) 10~116(6K) |
5~245.5(2K) 5~232(2KL) 9~232(4K·6K) |
6~245.5(2K) 6~232(2KL) 10~232(4K·6K） |
8 | — | 3 4 | |||
| 10P | 10 | 10 | 4 5 6 | 3 4 5 6 8 10 | |||||||||||
选定F 、G尺寸时 ，请考虑孔边距和孔间距 。 选择孔加工型时 ，请在N(通孔)、Z(沉孔） 、M（螺纹套）+ L（插入长度）三种型式中任选其一。

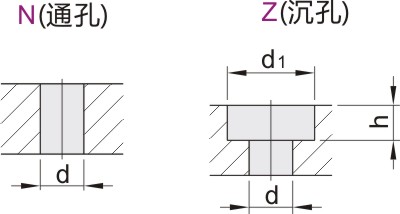

孔加工图
| 规格 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | 3.3 | 4 .3 | 5.3 | 6.3 | 9 | 11 |
| d1 | — | 8 | 9.5 | 11 | 14 | — |
| h | — | 5 | 6 | 7 | 9 | — |
| 规格 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | 3.3 | 4.3 | 5.3 | 6.5 | 9 | 11 |
| L |
3 4.5 6 |
4 6 8 |
5 7 .5 10 |
6 9 12 |
8 12 — |
10 15 — |
选型方法：M4—L6
• L+5<T时为盲孔
-
