聚氨酯减震材料 聚氨酯垫圈 普通级/精密级
品牌名称：
怡合达
条件筛选：
孔类形 通孔形
形状 圆柱形
种类筛选 聚氨酯垫圈
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
主体材质
尺寸选择方式
硬度
精度等级
颜色
产品选型
外径D(mm)
6~100
/0.5
内径V(mm)
0~90
/0.5
厚度T(mm)
1~10
/0.5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
硬度 |
颜色 |
|
| 普通级 | 精密级 | ||||
| NAC01 | NAC51 | 尺寸选择型 | 聚氨酯 | 肖氏A80 | 自然色 |
| NAC04 | NAC54 | 肖氏A70 | |||
| NAC05 | NAC55 | 乙醚类聚氨酯 | 肖氏A95 | ||
| NAC02 | NAC52 | 肖氏A90 | |||
| NAC03 | NAC53 | 酯类聚氨酯 | 肖氏A50 | ||
| NAC06 | NAC56 | 耐热聚氨酯 | 肖氏A90 | ||
| NAC19 | NAC50 | 茶色 | |||
| NAC07 | NAC57 | 制电性聚氨酯 (防静电) |
肖氏A90 | 灰色 | |
| NAC08 | NAC58 | 肖氏A70 | |||
| NAC09 | NAC59 | 肖氏A50 | |||
| NAC10 | NAC60 | 耐磨氨酯聚 | 肖氏A90 | 深棕色 | |
| NAC18 | NAC68 | 肖氏A70 | |||
| NAC11 | NAC61 | 尺寸指定型 | 聚氨酯 | 肖氏A80 | 自然色 |
| NAC14 | NAC64 | 肖氏A70 | |||
| NAC15 | NAC65 | 乙醚类聚氨酯 | 肖氏A95 | ||
| NAC12 | NAC62 | 肖氏A90 | |||
| NAC13 | NAC63 | 酯类聚氨酯 | 肖氏A50 | ||
| NAC17 | — | 肖氏A30 | |||
| NAC16 | NAC66 | 耐热聚氨酯 | 肖氏A90 | ||
| NAC20 | NAC67 | 茶色 | |||
| NAC23 | NAC73 | 制电性聚氨酯 (防静电) |
肖氏A90 | 灰色 | |
| NAC22 | NAC72 | 肖氏A70 | |||
| NAC21 | NAC71 | 肖氏A50 | |||
| NAC27 | NAC77 | 耐磨聚氨酯 | 肖氏A90 | 深棕色 | |
| NAC26 | NAC76 | 肖氏A70 | |||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。 醚类产品硬度高，机械强度高，耐低温和缓冲性能好。 酯类多用于生产低硬度产品，耐油耐磨性能以及抗拉强度、撕裂强度均优于醚类。
普通级D公差
| D | 公差 | |||
| 8~40 | ±0.20 | |||
| 41~60 | ±0.30 | |||
| 61~100 | ±0.40 | |||
精密级V公差
| V | 公差 | ||||
| 2~50 | +0. 1 0 |
||||
| 51~90 | +0.20 | ||||

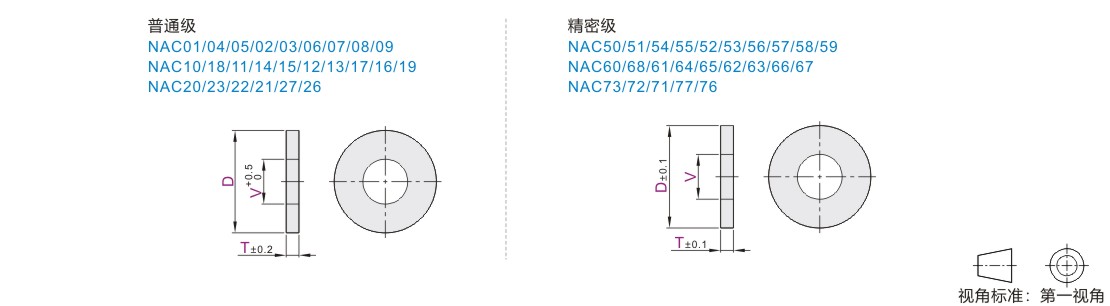

参数图
尺寸选择型
| 型号 |
V |
T |
|
| 代码 | D | ||
| 普通级 精密级 NAC01 NAC51 NAC04 NAC54 NAC05 NAC55 NAC02 NAC52 NAC03 NAC53 NAC06 NAC56 NAC19 NAC50 NAC07 NAC57 NAC08 NAC58 NAC09 NAC59 NAC10 NAC60 NAC18 NAC68 |
8 | 2 3 4 | 1 2 3 |
| 10 | 2 3 4 5 6 | 1 2 3 5 | |
| 12 | 3 4 5 6 8 | 1 2 3 5 | |
| 15 | 3 4 5 6 8 10 | 1 2 3 5 6 10 | |
| 20 | 4 5 6 8 10 12 | 1 2 3 5 6 10 | |
| 25 | 4 5 6 8 10 12 16 20 | 2 3 5 6 10 | |
| 30 | 5 6 8 10 12 16 20 | 2 3 5 6 10 | |
| 35 | 6 8 10 12 16 20 25 | 3 5 6 10 | |
| 40 | 6 8 10 12 16 20 25 30 | 3 5 6 10 | |
| 50 | 6 8 10 12 16 20 25 30 40 | 3 5 6 10 | |
| 60 | 8 10 12 16 20 25 30 40 | 5 6 10 | |
尺寸指定型
| 型号 | D 最小单位0.5 |
V 最小单位0.5 |
T 最小单位0.5 |
| 代码 | |||
| 普通级 精密级 NAC11 NAC61 NAC14 NAC64 NAC15 NAC65 NAC12 NAC62 NAC13 NAC63 NAC17 NAC66 NAC16 NAC67 NAC20 NAC71 NAC21 NAC72 NAC22 NAC73 NAC23 NAC76 NAC26 NAC77 NAC27 |
6~45 | 0(无孔) 2~40 (V≤D-4) |
1.0~ 10 |
| 46~80 | 0(无孔) 6~70 (V≤D-4) |
||
| 81~ 100 | 0(无孔) 6~90 (V≤D-4) |
||
-
