数字控制器 常规型 非散热型 交流电压
品牌名称：
怡合达
条件筛选：
输入电压 交流
外观 常规型
散热功能 非散热型
种类筛选 数字控制器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | 输入电压 | |
| NHT13 | 非散热型 | 常规型 | 交流 |
产品特点：
● 单通道最大电流达到1.5A；
● 提供面板/串口通讯多种方式控制光源亮度；
● R232串口可提供0-255共256级亮度调节；
● 数字显示；
● 具有过载、短路保护功能；
● 可提供DIN导轨安装方式。

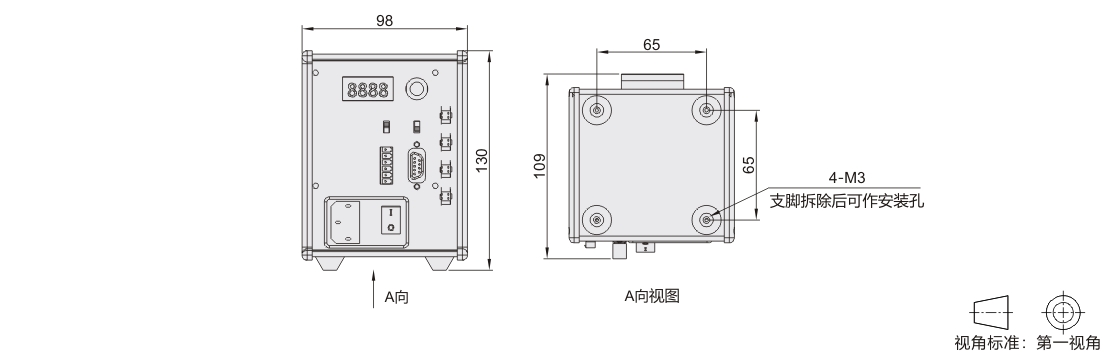

参数图
选型表
| 型号 | 功率(W) | 通道数 | 输入电压 AC(V) |
输出最大 总电流(A) |
单通道输出 最大电流(A) |
远程 控制方式 |
外触发电压 DC(V) |
触发延时 (μs) |
使用温湿度 | |
| 代码 | 输出电压DC(V) | |||||||||
| NHT13 | 24 | 66 | 4 | 100~240 | 3.5 | 1 | 串行 通讯控制 |
5~24 | <30 | 温度：0~40℃ 湿度：20~85% RH(非凝结) |
| 120 | 4.5 | 1.5 | ||||||||
| 200 | 6.5 | 3 | ||||||||

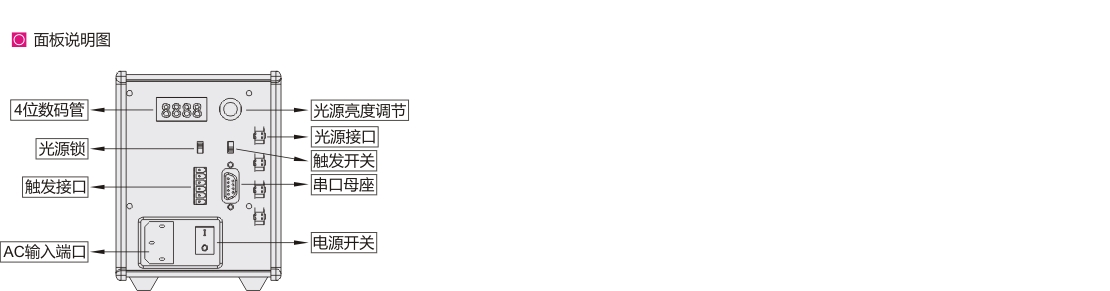

控制面板说明
| 界面 | 说明 |
| 亮度调节 | 顺时针旋转，光源增亮。逆时针旋转，光源减灭 |
| 串口母座 | 通过RS232与PC设备进行通信 |
| 触发开关 | 选择光源常亮，常灭模式 |
| 触发端口 | 连接外部触发信号源进行同步频闪工作 |
| AC输入端口 | 输入AC100~240V50/60Hz |
| 电源开关 | 打开/关闭控制器电源 |
| 光源接口 | 共4路光源输出，每一路独立控制 |
| 光源亮度调节 | 0~255级光源亮度调节 |
| 4位数码管 | 从左起第一位是当前操作的通道，后三位为当前操作对应的数值 |
| 光源锁 | 锁止光源调节旋钮，防止误操作 |
手动调节功能
● 将光源分别连接在控制器的CH1-CH4端子上面，将面板上面的波动开关拨到PR处使光源处于常亮工作状态，打开电源；
● 轻按编码器，选择所需要调整的通道，再按会选择下一通道，选择好需要设置的通道号。顺时针旋转编码器，则亮度增加，逆时针旋转，则亮度减小，255表示最高等级，000表示最低等级；
● 通道指示以及亮度显示具有记忆功能，掉电不丢失（每改动后30ms保存一次），每次打开控制器，数码管显示输出为上一次关闭控制器前的第一通道的状态。
通讯协议
波特率：9600，数据位：8，停止位1，校验位：无。
写光源命令
1、各通道单独控制
| 开始 | 通道 | 亮度值 | 校验 |
| 0×24(36) |
1~4 | 0~255 | 前三字节 的异或和 |
| 1表示通道1 | |||
| 2表示通道2 | |||
| 3表示通道3 | |||
| 4表示通道4 |
2、四通道同时控制
| 开始 | 通道1亮度值 | 通道2亮度值 | 通道3亮度值 | 通道4亮度值 | 校验 |
| 0×24(37) | 0~255 | 0~255 | 0~255 | 0~255 | 前五字节的异或和 |
触发功能
控制器的工作模式有“常亮”和“常灭”两种模式
| 拨动开关 | 工作模式 | 说明 |
| PR | 常亮 | 触发“+”“-”输入端口断开，光源常亮 |
| 触发“+”“-”输入端口连接，光源常灭 | ||
| NR |
常灭 | 触发“+”“-”输入端口断开，光源常灭 |
| 触发“+”“-”输入端口连接，光源常亮 |
-
