查看大图
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
输出电压DC(V)
功率(W)
通道数
图片仅供参考，请以已选的规格为准
数字控制器 常规型 散热型
品牌名称：
怡合达
条件筛选：
输入电压 交流
外观 常规型
散热功能 散热型
种类筛选 数字控制器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | 输入电压 | |
| NHT14 | 散热型 | 常规型 | 交流 |
参数图
选型表
| 型号 | 功率(W) | 通道数 | 输入电压 AC(V) |
输出最大 总电流(A) |
单通道输出 最大电流(A) |
远程 控制方式 |
外触发电压 DC(V) |
触发延时 (μs) |
使用温湿度 | |
| 代码 | 输出电压DC(V) | |||||||||
| NHT14 | 24 | 36 | 2 | 100~240 | 1.5 | 1 | 串口通讯 控制/网口 |
5~24 | <15 | 温度：0~40℃ 湿度：20~85% RH(非凝结) |
| 64 | 4 | 2.5 | 1.5 | |||||||
| 124 | 4 | 5 | 2.5 | |||||||
| 8 | <40 | |||||||||
功能介绍
● NHT14系列数字控制器，具有手动或远程两种调节方式；
● 24V标准直流电压输出接口；
● 可采用RS232接口或者网口与电脑进行远程通讯；
● 配有数字显示功能，提供0-999共1000级亮度调节。
控制面板说明
①电源指示灯：接通电源后，绿色LED亮
②锁屏指示灯：数码管锁屏，蓝色LED亮，长按M键3秒，蓝色LED灭，数码管解锁
③故障指示灯：发生故障时，红色LED亮
④M通道切换按键：用于选择切换各个通道以及常亮常灭状态
⑤亮度值位移键：每按一下，数码管右移一位
⑥输出端口：CH1~CH2或者CH1~CH4为通道输出端，采用SMP-03V-BC接口，1:输出正3:输出负）
⑦串口通讯端口：通过串口线接入PC端，2、3、5脚一一对应
⑧AC插座：输入电压100-240VAC
⑨通道+亮度值显示（第1位显示通道数以及常亮常灭状态，第2、3、4位显示000~999亮度值
⑩零度设定键：“+”增加（每按一下，数字增加1）;“-”减少（每按一下，数字减少1）

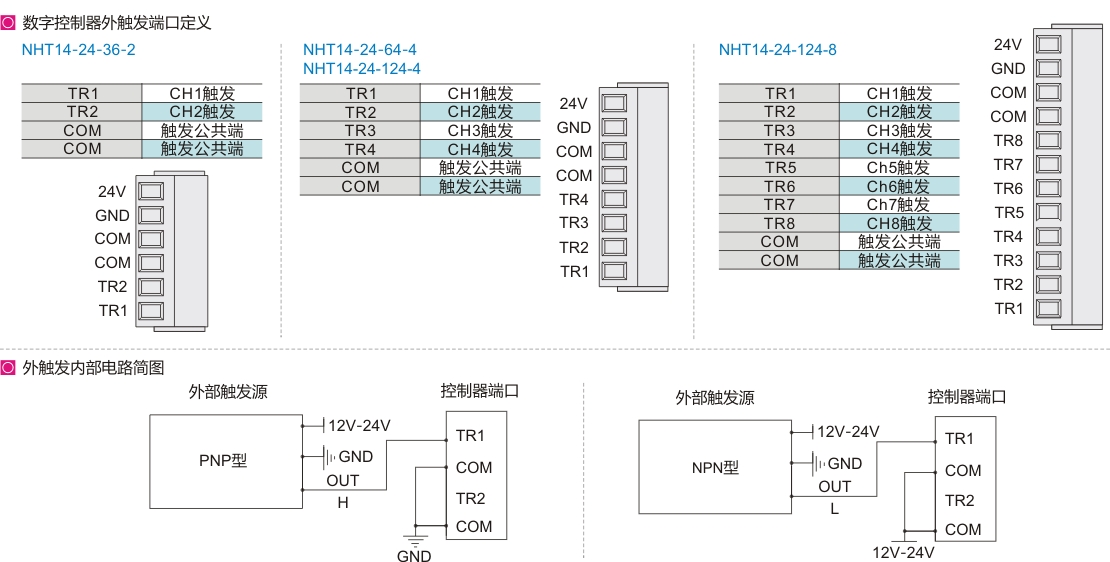

⑪外部触发端口：COM为触发输入公共端，可正可负，TR1~TR4分别对应CH1~CH4通道触发输入的另一端
⑫电源开关
⑬FG端子接地
-
