铝合金型材机械手系列喷砂氧化 A6063-T5

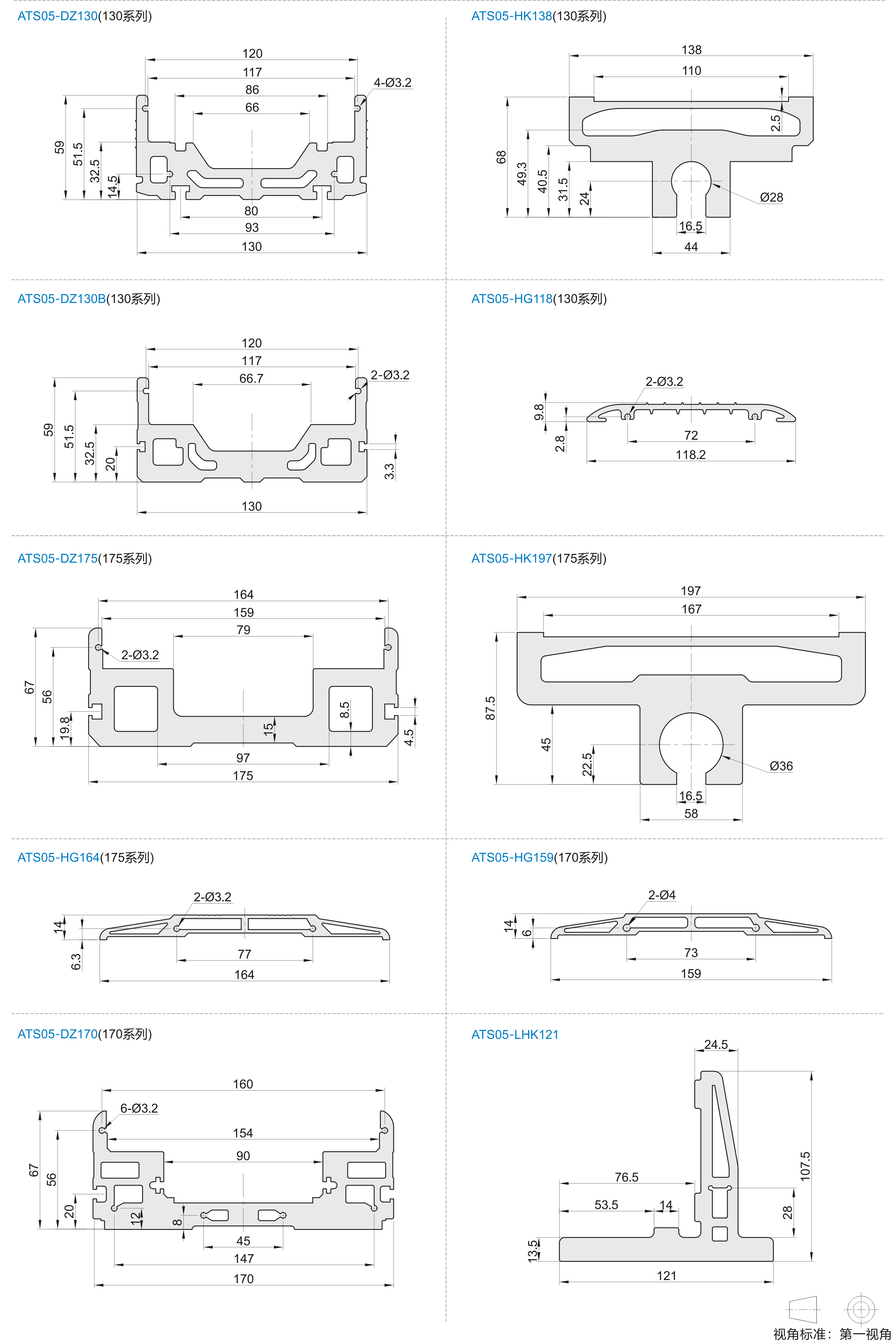

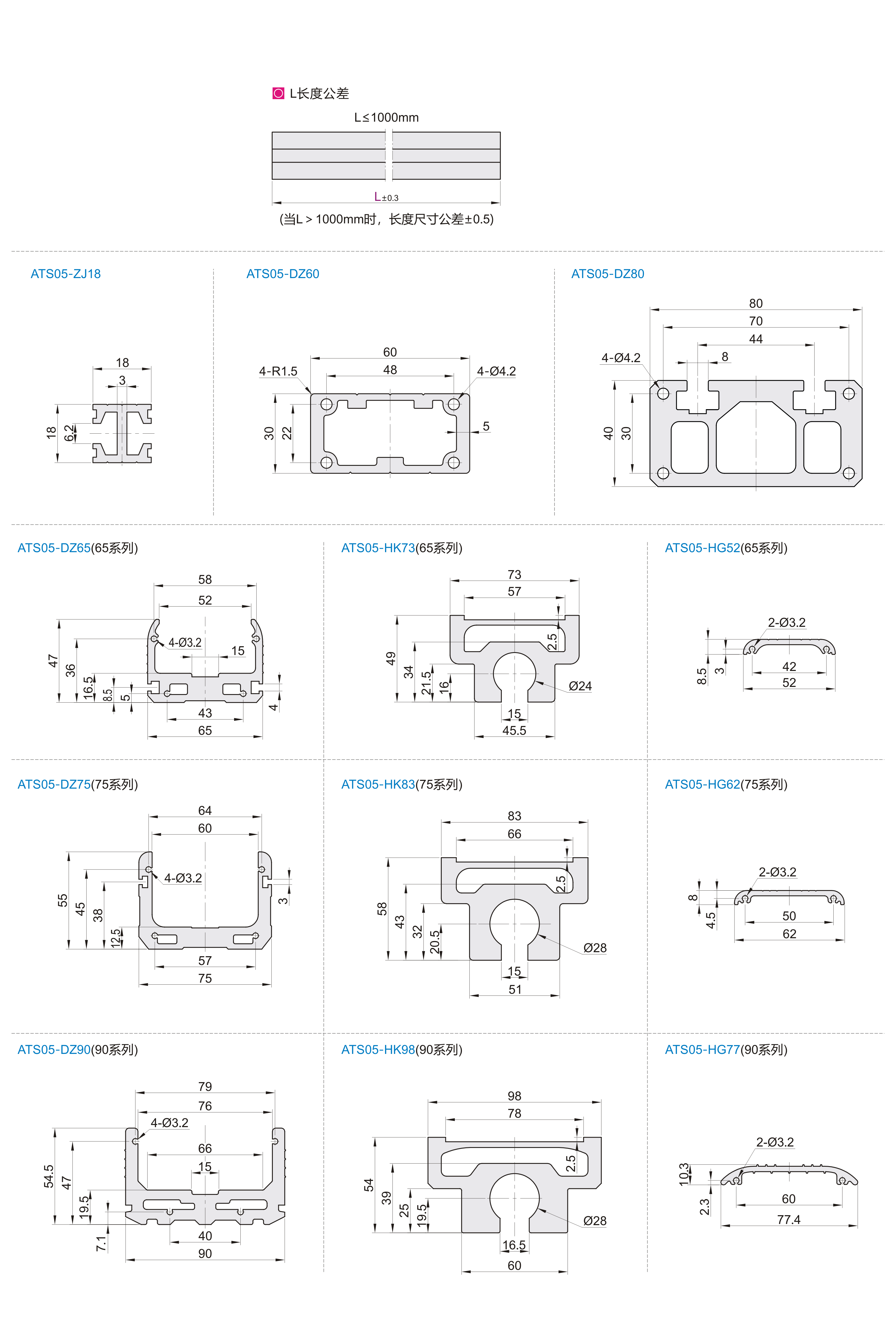

型号		L 最小单位0.5	截面尺寸	每米重量Kg/m (理论值)	截面积 ( mm²)	截面惯性矩		抗弯截面模数		系列
代码	规格	L 最小单位0.5	截面尺寸	每米重量Kg/m (理论值)	截面积 ( mm²)	ℓx	ℓy	Wxmax(mm³)	Wymax( mm³)	系列
ATS05	ZJ18	50~3000	18×18	0.43	158.15	0.66×10⁴	0.40×10⁴	728.26	433.41	—
	DZ60		30×60	1.89	688.70	8.46×10⁴	31.00×10⁴	5580.21	10316.70
	DZ80		40×80	4.26	1550.44	27.48×10⁴	106.76×10⁴	13532.44	26690.83
	DZ65		65×47	2.83	1029.70	12.91×10⁴	47.57×10⁴	3871.57	14457.51	65系列
	HK73		73×49	4.56	1657.06	30.20×10⁴	79. 16×10⁴	11725.05	21688.33
	HG52		52×8	0.55	198.92	0.08×10⁴	5.26×10⁴	145.81	2021.27
	DZ75		75×55	3.58	1299.20	30.56×10⁴	94.83×10⁴	8164.92	25286.80	75系列
	HK83		83×58	6.07	2204.69	59.26×10⁴	121.66×10⁴	18990.90	29314.70
	HG62		62×8	0.60	218.27	0.07×10⁴	8. 14×10⁴	125.10	2627.19
	DZ90		90×54	4.80	1745.27	32.53×10⁴	171.97×10⁴	8792.13	37794.76	90系列
	HK98		98×54	6.74	2448.27	56.25×	192.75×10⁴	20240.25	39337.76
	HG77		77×10	0.81	294.31	0.24×10⁴	16.64×10⁴	342.52	4299.43
	DZ130		130×59	7.38	2683.98	47. 18×10⁴	528.97×10⁴	11734.17	80759.10	130系列
	HK138		138×68	9.62	3497.26	99.51×10⁴	494.75×10⁴	24542.02	71702.72
	DZ130B		120×59	7.83	2844.817	52 .52×10⁴	537 .78×10⁴	12652.21	82735.85
	HG118		118×10	1.32	478.64	0.32×10⁴	61.30×10⁴	493.76	10376.70
	DZ175		175×67	11.99	4360.38	118.05×10⁴	1484.54×10⁴	25796.74	169661.65	175系列
	HK197		197×86	17.12	6223.24	287. 15×10⁴	1893. 11×10⁴	54148.25	192176.44
	HG164		164×14	2.17	787.83	1. 19×10⁴	161.60×10⁴	1679.10	19701.72
	DZ170		170×67	10.80	3924.85	102. 18×10⁴	1327.7×10⁴	21760.56	156123.65	170系列
	HG159		159×14	1.99	724.29	1.09×10⁴	134.97×10⁴	1531.00	16979.28	170系列
	LHK121		121×107	8.13	2953.68	287. 12×10⁴	259.34×10⁴	36450.54	35945.14	立滑块

系列	型号		滑块数量	精度等级	长度L( mm)	详细参数
65系列	IAJ01-H14	IAM01-H14	单滑块	精密	IAJ系列：70~470 IAM系列：110~470	详细参数请参考《 FA工厂自动化零件》目录书
	IAJ02-H14	IAM02-H14	双滑块	精密
	IAJ05-H14	IAM05-H14	单滑块	高精密
	IAJ06-H14	IAM06-H14	双滑块	高精密
75系列	IAJ01-H14	IAM01-H14	单滑块	精密	IAJ系列：70~470 IAM系列：110~470
	IAJ02-H14	IAM02-H14	双滑块	精密
	IAJ05-H14	IAM05-H14	单滑块	高精密
	IAJ06-H14	IAM06-H14	双滑块	高精密
90系列	IAJ01-H16	IAM01-H16	单滑块	精密
	IAJ02-H16	IAM02-H16	双滑块	精密	IAJ系列：70~670 IAM系列：110~670
	IAJ05-H16	IAM05-H16	单滑块	高精密
	IAJ06-H16	IAM06-H16	双滑块	高精密
130系列	IAP01-H24	IAS01-H24	单滑块	精密
	IAP03-H24	IAS03-H24	双滑块	精密	160~ 1480
	IAP05-H24	IAS05-H24	单滑块	高精密
	IAP06-H24	IAS06-H24	双滑块	高精密
175系列	IAP01-H28	IAS01-H28	单滑块	精密
	IAP03-H28	IAS03-H28	双滑块	精密	220~ 1480
	IAP05-H28	IAS05-H28	单滑块	高精密
	IAP06-H28	IAS06-H28	双滑块	高精密

系列	型号	导程	轴径	长度L( mm)	精度等级	备注
65系列	LCH02-12-4	4	12	150~800	C7	详细参数请参考《 FA工厂自动化零件》目录书
	LCH02-12-5	5
	LCH02-12-10	10
75系列	LCL02-15-20	20	15	200~1200
	LCP02-16-5	5	16	150~1200
	LCP02-16-10	10		200~1200
	LCP02-16-16	16		200~1200
90系列	LCL02-15-20	20	15	200~1200
	LCP02-16-5	5	16	150~1200
	LCP02-16-10	10		200~1200
	LCP02-16-16	16		200~1200
130系列	LCP02-16-5	5	16	150~1200
	LCP02-16-10	10		200~1200
	LCP02-16-16	16		200~1200
175系列	LCS02-20-5	5	20	200~1500
	LCS02-20-10	10
	LCS02-20-20	20
