常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
主体材质
安装方式
安装部材质
安装部表面处理
产品选型
R
图片仅供参考，请以已选的规格为准
摇手柄 握柄固定型
条件筛选：
主体表面处理 烤漆（黑色）
形状 摇手柄
握柄类型 转动型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
主体 | 握柄部 | 握柄螺纹部 | 衬套 | ||||
| 材质 | 表面处理 | 材质 | 颜色 | 材质 | 材质 | 表面处理 | |||
| HAC41 | 握柄固定型 | 圆孔固定 | PA6 | — | PF | 黑色 | S45C | S45C |
发黑 |
| HAC42 | SUS303 | — | |||||||
| HAE01 | ZDC | 烤漆 （黑色） | PA+GF30 | — | S45C | 镀锌 | |||
| HAE11 | 方孔固定 | ||||||||

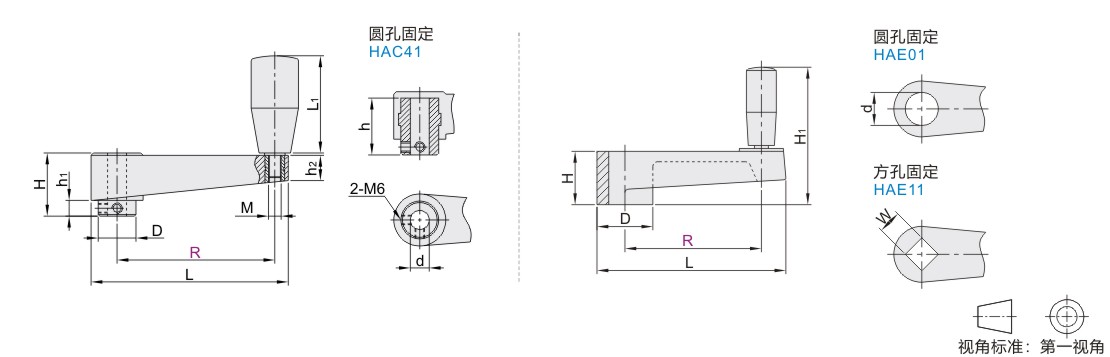

参数图
HAC41~42
| 型号 | L | L1 | D | d | H | h | h1 | h2 | M | 参考重量 (kg/pcs) |
|||||||||
| 代码 | R | ||||||||||||||||||
| HAC41 | 80 | 107 | 50 | 22 | 10 | 36 | 33 | 10 | 12 | M6 | 0.08 | ||||||||
| 100 | 125 | 63 | 24 | 12 | 40 | 36 | 16 | M8 | 0.1 | ||||||||||
| 125 | 155 | 30 | 14 | 45 | 42 | 12 | 0.18 | ||||||||||||
| 160 | 195 | 80 | 34 | 16 | 55 | 50 | 18 | 18 | M10 | 0.26 | |||||||||
| HAC42 | 100 | 125 | 63 | 24 | 12 | 40 | 36 | 10 | 16 | M8 | 0.1 | ||||||||
HAE01~11
| 型号 | L | D | H | H1 | d | W | 参考重量 (kg/pcs) |
||||||||
| 代码 | R | ||||||||||||||
| HAE01 HAE11 |
64 | 82 | 19 | 20 | 62 | 10 | 10 | 0.06 | |||||||
| 80 | 101 | 23 | 24 | 76.5 | 0.08 | ||||||||||
| 100 | 125 | 27 | 28 | 91 | 12 | 12 | 0.10 | ||||||||
| 125 | 154 | 33 | 34 | 102 | 14 | 14 | 0.18 | ||||||||
-
