未生成型号，还有 9 项未选择
代码
参数选型
主体材质
主体表面处理
安装方式
安装部材质
安装部表面处理
产品选型
M
握柄颜色
L
图片仅供参考，请以已选的规格为准
直杆形手柄 按压紧定可调位型 内螺纹安装型
条件筛选：
形状 直杆形
握柄类型 按压紧定可调位型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
主体 |
螺杆 |
|||
| 材质 | 表面处理 | 材质 | 表面处理 | |||
| HAD01 | 直杆形 | A型 |
ZDC | 烤漆 | S45C | 发黑 |
| HAD02 | B型 | |||||
| HAD06 | SUS304 | — | ||||
| HAD08 | SUS304 | 抛光 | SUS303 | |||

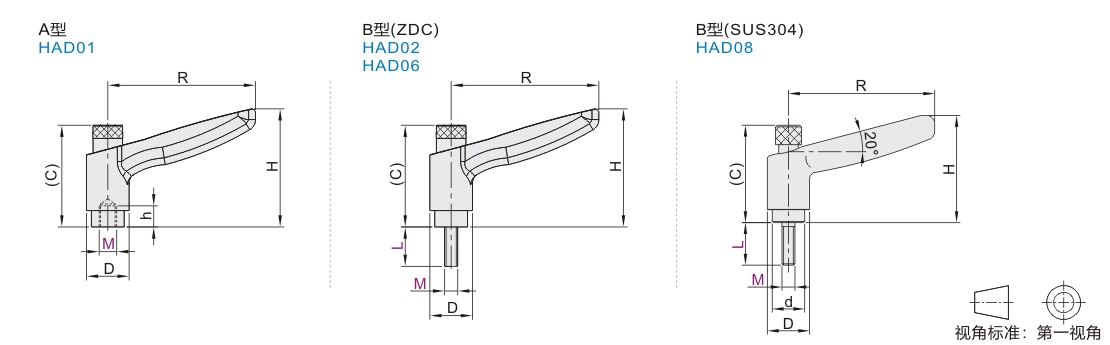

参数图
A型
| 型号 |
握柄颜色 | R | (C) | D | H | h | 参考重量 (kg/pcs) |
||||
| 代码 | M | ||||||||||
| HAD01 | 4 | E(黑色) J(橙色) Y(银灰色) |
44 | 30 | 13 | 35 | 7 | 0.03 | |||
| 5 | |||||||||||
| 6 | |||||||||||
| 8 | 62.5 | 36 | 17.5 | 45 | 10 | 0.07 | |||||
B型（ZDC）
| 型号 |
L |
握柄颜色 |
R |
(C) |
D |
H |
参考重量(kg/pcs) |
||
| 代码 | M | HAD02 | HAD06 | ||||||
| HAD02 HAD06 |
4 | 16 20 25 | E(黑色) J(橙色) Y(银灰色) |
44 | 30 | 13 | 35 | 0.04 | 0.05 |
| 5 | 12 16 20 25 32 | ||||||||
| 6 | 12 16 20 25 32 | ||||||||
| 8 | 16 20 25 32 40 | 62.5 | 36 | 17.5 | 45 | 0.08 | 0.08 | ||
B型（SUS304）
| 型号 |
L |
R |
(C) |
D |
d |
H |
最大负载 (N) |
最大紧固力 (KN) |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||||
| HAD08 | 4 | 16 20 25 | 45 | 30 | 13 | 10 | 35.5 | 48 | 1.8 | 0.040 |
| 5 | 12 16 20 25 32 | 65 | 2.9 | 0.040 | ||||||
| 6 | 12 16 20 25 32 | 110 | 4.1 | 0.041 | ||||||
| 8 | 16 20 25 32 40 | 62.5 | 36 | 17.5 | 13.3 | 45 | 180 | 10 | 0.07 | |
| 10 | 20 25 32 40 50 | 77.5 | 44 | 21 | 15.9 | 55.6 | 290 | 16 | 0.15 | |
| 12 | 25 32 40 50 | 92 | 53.5 | 24 | 18.7 | 66.8 | 420 | 23 | 0.2 | |
-
