        五幅条圆轮缘手轮 转动手柄型 螺钉锁紧型

        条件筛选：

        安装方式 螺钉锁紧型
        产品名称 手轮
        安装孔类型 开口型
        握柄类型 转动手柄型
        种类筛选 五幅条圆轮缘手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 安装方式
            		 手轮主体     握柄 握柄螺纹部
            材质 表面处理 材质 表面处理 材质 表面处理
            HBB76 转动手柄型 螺钉锁紧型 ADC12 喷砂 A5056 喷砂 Q235 镀铬
            HBB77 FCD500 镀铬 Q235 镀铬

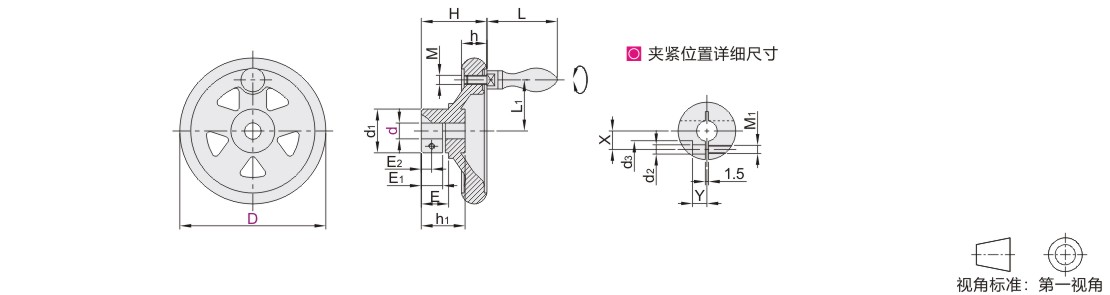

            参数图



            选型表

            型号 d L L1 H h h1 d1 d2 d3 E E1 E2 M M1 X Y 参考重量(kg/pcs)
            代码 D 铸铁 铝合金 HBB76 HBB77
            HBB76
            HBB77            		 80 10* 49 28 36 14 24 24 4.5 8.5 15 12 6 5 8 4 9 8 0.38 0.16
            12
            100 10 37 39 16 28 30 5.5 9.5 5 10 9 0.60 0.25
            12*
            125 12 55 46.5 40 17 33 6 13 8 0.90 0.35
            15*
            160 16 70.7 62.5 46 18.5 32 37 6.5 12.5 16 14 7 8 6 15 10.5 1.40 0.56
            20
            200 16 87.3 81 59.5 24 41 43 19 10 10 16.5 11 2.80 1.14
            20



            带*规格仅HBB77适用。
