产品选型
M
D
L
图片仅供参考，请以已选的规格为准
圆形把手 压纹 外螺纹型 L尺寸选择型/L尺寸指定型
条件筛选：
把手形状 压纹把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| HAU90 | 标准型 | 无台阶 | 外螺纹型 | L尺寸选择型 | 1215MS | 镀雾银 |
| HAU91 | 发黑 | |||||
| HAU92 | 镀铬抛光 | |||||
| HAU93 | SUS303 | 拉丝 | ||||
| HAU94 | L尺寸指定型 | |||||
| HAW01 | 内螺纹型 | L尺寸选择型 | 1215MS | 发黑 | ||
| HAW02 | 镀铬抛光 | |||||
| HAW03 | SUS303 | 拉丝 | ||||
| 代码 | 类型 | 材质 | 表面处理 | 适用半导体行业 | |||
| HAU95 | 标准型 | 带台阶 | 外螺纹型 | L尺寸选择型 | 1215MS | 镀雾银 | — |
| HAU96 | 发黑 | ||||||
| HAU97 | 镀铬抛光 | ||||||
| HAU98 | SUS303 | 拉丝 | 是 | ||||
| HAU99 | L尺寸指定型 | — | |||||
| HAW11 | 内螺纹型 | L尺寸选择型 | 1215MS | 发黑 | |||
| HAW12 | 镀铬抛光 | ||||||
| HAW13 | SUS303 | 拉丝 | |||||
特点(HAU98)：
● 握柄滚花结构 ，防滑易操作。
● SUS304材质耐腐蚀。 用途(HAU98)：
● 配分电盘 ，控制盘 ，小型设备 ，医疗康复设备 ，制药设备 ，半导体设备。

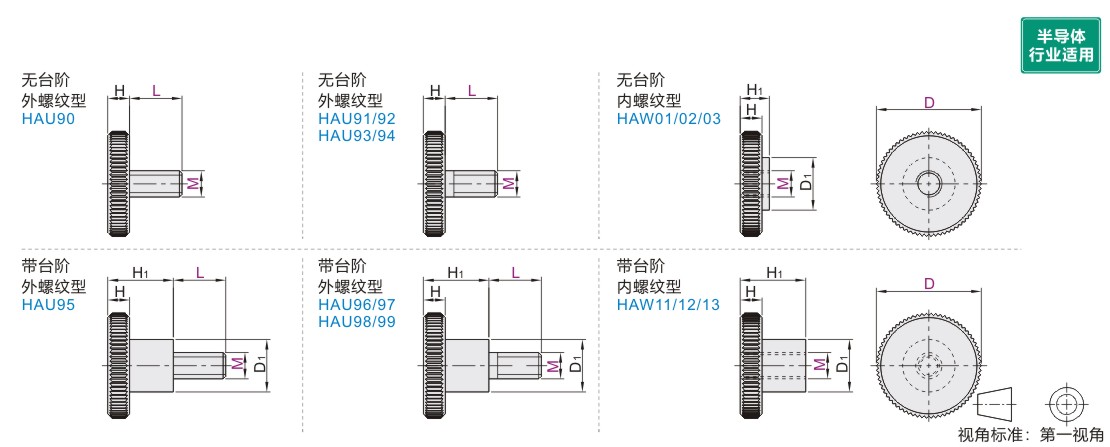

参数图
无台阶
| 型号 |
L |
D |
H |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||
| 外螺纹型 HAU90 |
3 | 10 15 | 12 | 2.5 | 0.01 |
| 4 | 10 15 20 25 | 16 | 3.5 | ||
| 5 | 10 15 20 30 | 20 | 4 | ||
| 6 | 15 20 25 30 40 | 24 | 5 | ||
| 8 | 20 25 30 40 | 30 | 6 | 0.02 | |
无台阶
| 型号 |
D |
L |
H |
参考重量 (kg/pcs) |
||
| 代码 | M | 选择型 | 指定型(最小单位1) | |||
| 外螺纹型 L尺寸选择型 HAU91 HAU92 HAU93 L尺寸指定型 HAU94 |
3 | 12 | 6 | 7 9 11~15 |
2.5 | 0.01 |
| 8 | ||||||
| 10 | ||||||
| 16 | ||||||
| 4 | 16 | 8 | 6~7 9 11 13~15 17~19 |
3.5 | ||
| 10 | ||||||
| 12 | ||||||
| 16 | ||||||
| 20 | ||||||
| 25 | ||||||
| 5 | 20 | 10 | 11 13~15 17~19 21~24 |
4 | ||
| 12 | ||||||
| 16 | ||||||
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 6 | 24 | 12 | 10~11 13~15 17~19 21~24 26~29 |
5 | 0.02 | |
| 16 | ||||||
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 8 | 30 | 16 | 17~19 21~24 26~29 |
6 | 0.04 | |
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 10 | 36 | 20 | 21~24 26~29 31~39 |
8 | 0.08 | |
| 25 | ||||||
| 30 | ||||||
| 40 | ||||||
带台阶
| 型号 |
L |
D |
D1 |
H |
H1 |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| 外螺纹型 HAU95 |
4 | 10 15 | 16 | 8 | 3.5 | 9.5 | 0.01 |
| 5 | 10 15 20 25 30 | 20 | 10 | 4 | 11.5 | ||
| 6 | 15 20 25 30 35 | 24 | 12 | 5 | 15 | 0.02 | |
| 8 | 20 30 40 | 30 | 16 | 6 | 18 | ||
| 10 | 20 30 40 | 36 | 20 | 8 | 20 | ||
带台阶
| 型号 |
D |
L |
D1 |
H |
H1 |
参考重量 (kg/pcs) |
||
| 代码 | M | 选择型 | 指定型(最小单位1) | |||||
| 外螺纹型 L尺寸选择型 HAU96 HAU97 HAU98 L尺寸指定型 HAU99 |
3 | 12 | 6 | 7 9 11~15 |
6 | 2.5 | 7.5 | 0.01 |
| 8 | ||||||||
| 10 | ||||||||
| 16 | ||||||||
| 4 | 16 | 8 | 6~7 9 11 13~15 17~19 |
8 | 3.5 | 9.5 | ||
| 10 | ||||||||
| 12 | ||||||||
| 16 | ||||||||
| 20 | ||||||||
| 25 | ||||||||
| 5 | 20 | 10 | 11 13~15 17~19 21~24 |
10 | 4 | 11.5 | 0.02 | |
| 12 | ||||||||
| 16 | ||||||||
| 20 | ||||||||
| 25 | ||||||||
| 30 | ||||||||
| 6 | 24 | 10* | 10~11 13~15 17~19 21~24 26~29 |
12 | 5 | 15 | 0.03 | |
| 12 | ||||||||
| 16 | ||||||||
| 20 | ||||||||
| 25 | ||||||||
| 30 | ||||||||
| 8 | 30 | 16 | 17~19 21~24 26~29 |
16 | 6 | 18 | 0.06 | |
| 20 | ||||||||
| 25 | ||||||||
| 30 | ||||||||
| 10 | 36 | 20 | 21~24 26~29 31~39 |
20 | 8 | 23 | 0.11 | |
| 25 | ||||||||
| 30 | ||||||||
| 40 | ||||||||
带*的规格仅适用HAU97。
无台阶
| 型号 |
D |
D1 |
H |
H1 |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||
| 内螺纹型 HAW01 HAW02 HAW03 |
3 | 12 | 6 | 2.5 | 3 | 0.01 |
| 4 | 16 | 8 | 3.5 | 4 | ||
| 5 | 20 | 10 | 4 | 5 | ||
| 6 | 24 | 12 | 5 | 6 | 0.02 | |
| 8 | 30 | 16 | 6 | 8 | 0.03 | |
| 10 | 36 | 20 | 8 | 10 | 0.06 | |
带台阶
| 型号 |
D |
D1 |
H |
H1 |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||
| 内螺纹型 HAW11 HAW12 HAW13 |
3 | 12 | 6 | 2.5 | 7.5 | 0.01 |
| 4 | 16 | 8 | 3.5 | 9.5 | ||
| 5 | 20 | 10 | 4 | 11.5 | ||
| 6 | 24 | 12 | 5 | 15 | 0.02 | |
| 8 | 30 | 16 | 6 | 18 | 0.04 | |
| 10 | 36 | 20 | 8 | 23 | 0.08 | |
-
