图片仅供参考，请以已选的规格为准
圆形把手 直纹型 大口径 抗老化
条件筛选：
特征 抗老化
握柄部材质 PA6（黑色亚光）
把手形状 直纹把手
握柄部特征 大口径型
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 | 螺纹部 |
||
| 材质 | 材质 | 表面处理 | |||
| HAV51 | 大口径 直纹把手 |
销钉固定型 | PA6 (黑色亚光) |
Q235 | 发黑 |
| HAV56 | 内螺纹型 | 黄铜 | — | ||
| HAV61 | 外螺纹型 | Q235 | 镀锌 | ||

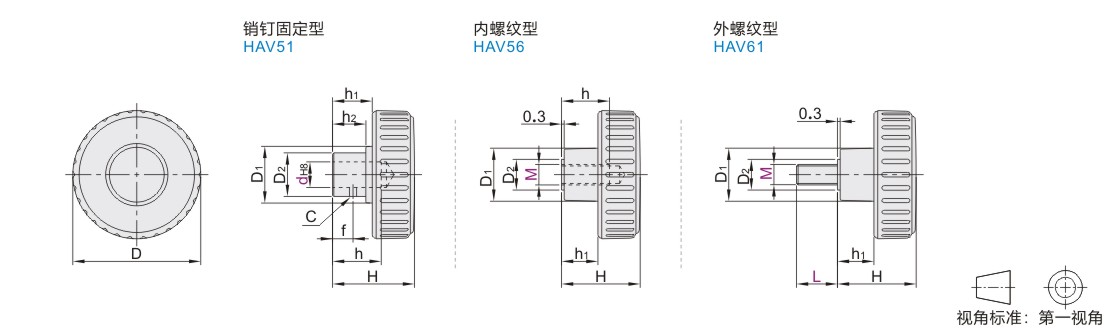

参数图
HAV51
| 型号 |
D |
D1 |
D2 |
H |
h |
h1 |
h2 |
C |
f |
参考重量 (kg/pcs) |
|
| 代码 | d | ||||||||||
| HAV51 | 8 | 40 | 19 | 14 | 25 | 15 | 11 | 9 | 2.8 | 7 | 0.03 |
| 10 | 50 | 22 | 17 | 32 | 19 | 15.5 | 13 | 8 | 0.05 | ||
| 12 | 63 | 26 | 21 | 40 | 23 | 20 | 17 | 3.8 | 10 | 0.09 | |
HAV56
| 型号 |
D |
D1 |
D2 |
H |
h |
h1 |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| HAV56 | 5 | 32 | 15 | 9 | 22 | 10 | 10 | 0.02 |
| 6 | 40 | 17 | 10 | 25 | 15 | 11 | ||
| 8 | 50 | 20 | 12 | 30 | 18 | 13.5 | 0.03 | |
| 10 | 63 | 23 | 16 | 35 | 20 | 15 | 0.06 | |
HAV61
| 型号 |
L |
D |
D1 |
D2 |
H |
h1 |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| HAV61 | 5 | 10 16 20 | 32 | 15 | 9 | 22 | 10 | 0.02 |
| 6 | 10 16 20 25 | 40 | 17 | 10 | 25 | 11 | ||
| 8 | 16 20 25 | 50 | 20 | 12 | 32 | 13.5 | 0.03 | |
| 10 | 30 40 50 | 63 | 23 | 16 | 35 | 15 | 0.06 | |
-
