同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      本体材质

      表面处理

      产品选型

      D

      L

      H

      垫圈材质选择

      图片仅供参考，请以已选的规格为准

        圆形拉手 外装式 后装型 固定型 带垫圈型

        条件筛选：

        类型 带垫圈型
        安装方式 内装型
        适用行业 通用
        固定孔 2螺纹孔
        种类筛选 圆形拉手

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理/颜色
            XAJ01 带垫圈型 A型 SUM22L或
            SUM24L            		 镀铬
            XAJ16 B型
            XAJ02 — 黑色电泳
            XAJ06 SUS304 镜面抛光
            XAJ07 滚磨抛光
            XAJ11 A6063 抛光
            XAJ12 本色喷砂阳极氧化
            XAJ13 喷塑(黑色亚光)

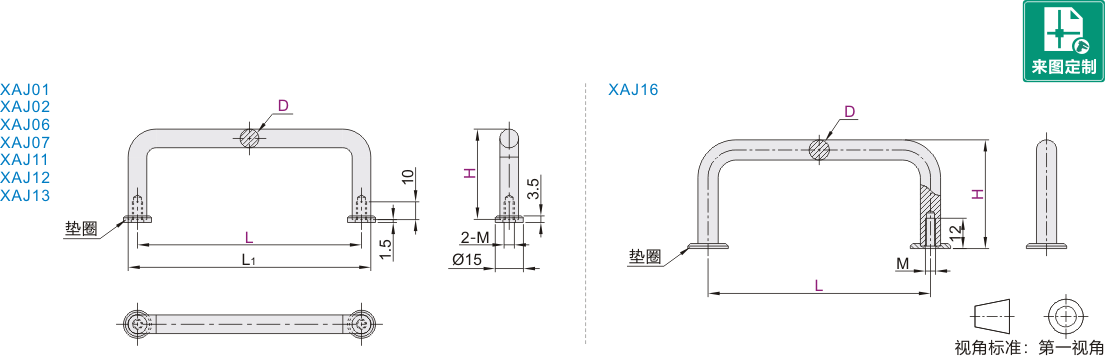

            参数图



            选型表

            型号 L H 垫圈材质
            选择            		 L1 M 容许负荷
            （N）            		 参考重量(kg/pcs)
            代码 D XAJ01/02/06/07 XAJ11/12/13
            XAJ01
            XAJ02
            XAJ06
            XAJ07
            XAJ11
            XAJ12
            XAJ13            		 10 80 37 A
            SUM22L
            镀铬
            P
            SUM22L
            静电喷涂
            (黑色)
            S
            SUS304            		 90 M5 2500 0.35 0.16
            60 0.50 0.18
            100 37 110 0.40 0.65
            60 0.50 0.85
            110 37 120 0.40 0.70
            60 0.55 0.91
            120 37 130 0.45 0.72
            60 0.55 0.91
            125 37 135 0.50 0.80
            60 0.55 0.91
            160 37 170 0.55 0.91
            60 0.70 1.12
            200 37 210 0.70 1.12
            60 0.75 1.25
            250 37 260 0.75 1.25
            60 0.90 1.45



            型号 L
            		 H
            		 M
            		 参考重量
            (kg/pcs)
            代码 D
            XAJ16 8 88 43 M4 0.07
            100 0.09
            120 0.11
            10 88 M5 0.09
            100 0.11
            110 0.12
            120 0.13
            180 0.16
            200 0.19
            235 0.22
