拆卸式铰链 平型 拔插型 沉孔型/左右偏置沉孔型
条件筛选：
主体材质 ADC12
表面处理 烤漆(金属银色)
拔插方向 右侧
孔位置 对称型
安装孔型 沉孔型
本体形状 平型
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 拔插方向 | 材质 | 表面处理/颜色 | |
| HFG31 | 拔插型 | 沉孔型 | 左侧 | SUS316 | 抛光 |
| HFG36 | 右侧 | ||||
| HFC51 | 左侧 | ADC12 | 喷砂 | ||
| HFC52 | 烤漆(黑色) | ||||
| HFC53 | 烤漆(金属银色) | ||||
| HFC56 | 右侧 | 喷砂 | |||
| HFC57 | 烤漆(黑色) | ||||
| HFC58 | 烤漆(金属银色) | ||||
| HFC61 | 左右偏置沉孔型 | 左侧 | 喷砂 | ||
| HFC66 | 右侧 | ||||
图示为左侧拔插型。
仅HFG31、HFG36符合RoHS标准。

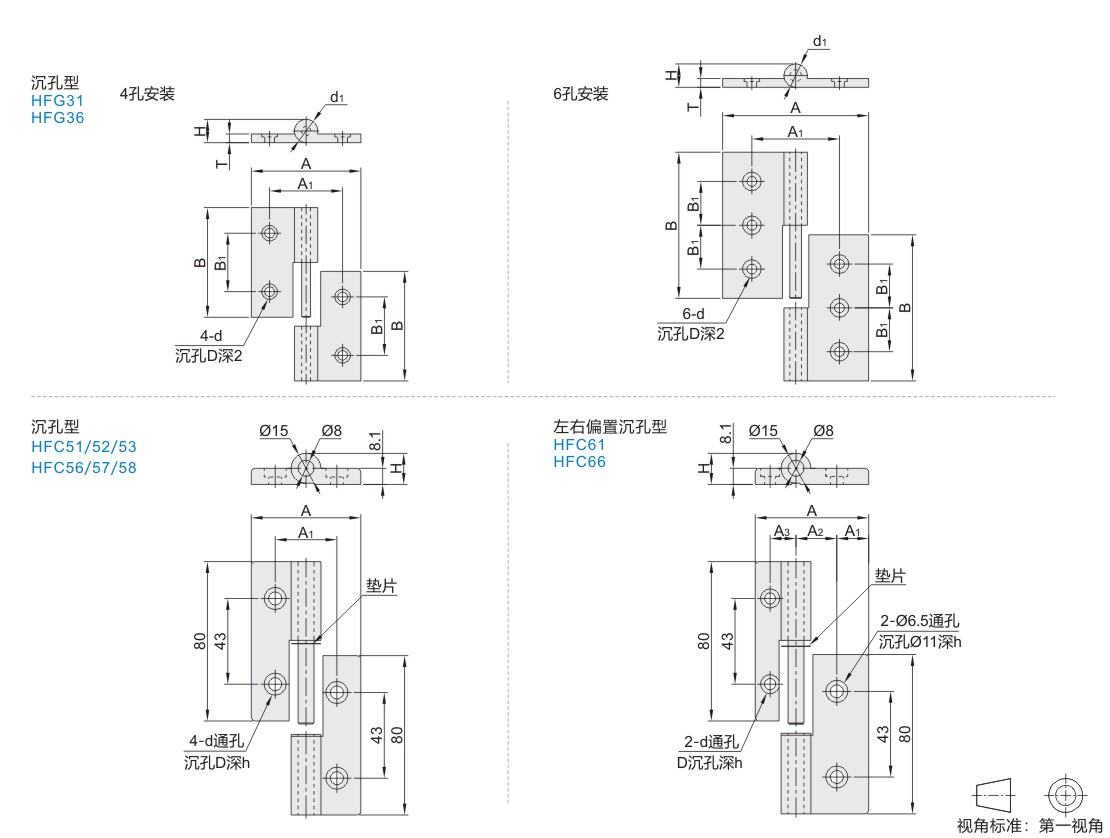

参数图
沉孔型
| 型号 |
安装 孔数 |
A |
B |
A1 |
B1 |
H |
T |
d | D |
d1 |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||
| HFG31 HFG36 |
50 | 4孔 | 50 | 50 | 35 | 20 | 14 | 5 | 4.6 | 8.6 | 13.5 | 35 | 0.12 |
| 65 | 65 | 65 | 40 | 35 | 5.6 | 9.6 | 45 | 0.19 | |||||
| 75 | 75 | 75 | 50 | 40 | 16 | 6 | 6.6 | 10.6 | 15.5 | 65 | 0.27 | ||
| 100 | 6孔 | 100 | 100 | 60 | 30 | 0.45 | |||||||
容许负载为使用2个时的数值。
沉孔型
| 型号 |
A |
A1 |
H |
h |
d |
D |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||
| HFC51 HFC56 HFC52 HFC57 HFC53 HFC58 |
41 | 41 | 26 | 15.6 | 4.1 | 5.5 | 9.5 | 10 | 0.09 |
| 55 | 55 | 31 | 4.4 | 6.5 | 11 | 0.10 | |||
| 73 | 73 | 41 | 15 | 0.12 | |||||
| 83 | 83 | 46 | 0.13 | ||||||
容许负载为使用2个时的数值。
左右偏置沉孔型
| 型号 |
A |
A1 |
A2 |
A3 |
H |
h |
d | D |
负载 (kg) |
参考重量 (kg/pcs) |
|||
| 代码 | 规格 | HFC61 | HFC66 | HFC61 | HFC66 | ||||||||
| HFC61 HFC66 |
48 | 48 | 48 | 12 | 15.5 | 13 | 15.6 | 15.6 | 4.1 | 5.5 | 9.5 | 10 | 0.10 |
| 57 | 57 | 57 | 16 | 20.5 | 15 | ||||||||
| 62 | 62 | 62 | 18.5 | 23 | 0.11 | ||||||||
| 64 | 62.7 | 64 | 16 | 20.5 | 15.5 | 15.3 | 4.4 | 6.5 | 11 | ||||
| 69 | 69 | 69 | 18.5 | 23 | 15.6 | 0.12 | |||||||
容许负载为使用2个时的数值。
-
