同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      安装孔型

      表面处理

      产品选型

      A

      规格

      图片仅供参考，请以已选的规格为准

        不锈钢蝶形铰链 平型 一侧圆孔一侧腰孔型 SUS304

        条件筛选：

        性价比 普通型
        主体材质 SUS304
        孔位置 对称型
        本体形状 平型
        铰链类型 方型
        种类筛选 不锈钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理
          HFV01 圆孔+腰孔型
          		 经济型
          		 SUS304 镜面抛光
          E-HFV03 喷砂研磨
          HFL22 圆孔+长腰孔型 普通型 镜面抛光

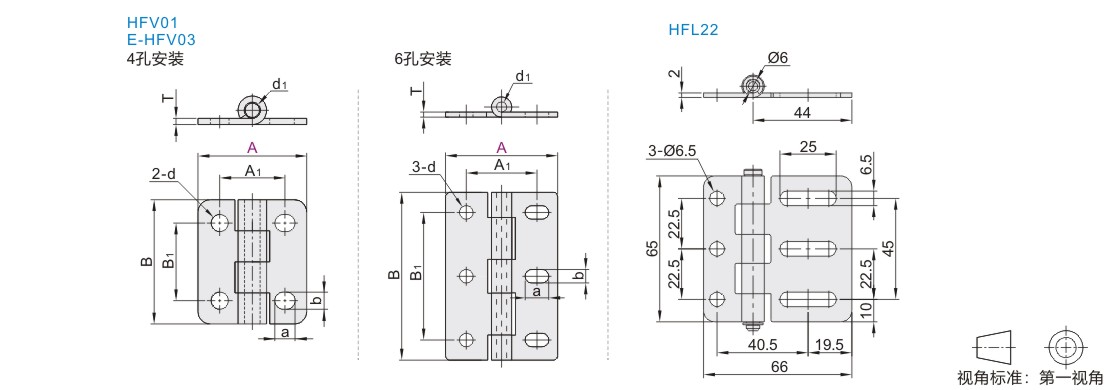

          参数图



          横向腰孔型

          型号 B A1 B1 T d d1 a b 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 A
          4孔安装
          HFV01
          E-HFV03          		 35 40 21 25 2 5.5 5 6.5 5.5 9 0.03
          47 47 32 30 10 12 0.05
          61 58 42 37 3 6.5 6 6.5 25 0.06
          6孔安装
          HFV01          		 50 75 30 54 2 5.5 4.5 12 6 30 0.07
          60 90 38 70 3 7 6 7 50 0.16



          容许负载为使用2个时的数值。



          圆孔+长腰孔型

          型号 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码 规格
          HFL22 65 25 0.08



          容许负载为使用2个时的数值。
