        碳钢蝶形铰链 平型 圆孔型 SPCC 镀铬

        条件筛选：

        性价比 普通型
        主体材质 SPCC
        表面处理 镀铬
        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 碳钢蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 性价比 材质 表面处理
          HFV02 平型
          		 圆孔型
          		 普通型 SPCC
          		 镀铬
          E-HFV02 经济型





          仅HFV02符合RoHS标准
          HFV02为子母钉轴，E-HFV02为滚花轴。
          相同尺寸不同材质请参阅HFV12（请在怡合达网站搜索查看）。

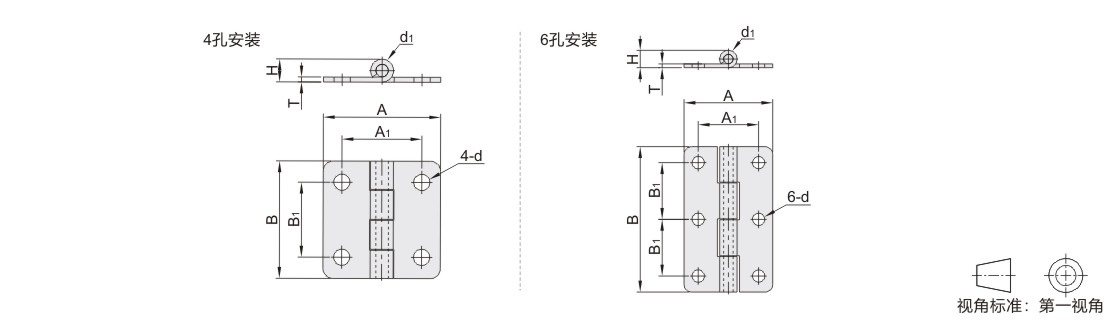

          参数图



          选型表

          型号 A B A1 B1 H T d d1 负载
          (kg)          		 参考重量
          (kg/pcs)
          代码  规格
          4孔安装
          HFV02
          E-HFV02          		 40 35 40 21 25  9.5 2 5.5 5 9 0.035
          47 47 47 32 30  6.5 12 0.05
          58 61 58 42 37 12.5 3 6 25 0.12
          70 80 70 47 43 30 0.19
          6孔安装
          HFV02
          E-HFV02          		 65 35 65 21 25 9.5 2 5.5 5 11 0.06
          77 47 77  32 30 6.5 15 0.08
          95 61 95 42 37 12.5 3 6 35 0.20
          113 80 113 47 43 40 0.32



          容许负载为使用2个时的数值。
